Подключения 02
6
Ru
Глава 2:
Подключения
• Каждый раз при выполнении или изменении
подключений обязательно отключайте питание и
отсоединяйте кабель питания от розетки.
• Подключайте кабель питания после завершения
выполнения всех подключений между
устройствами.

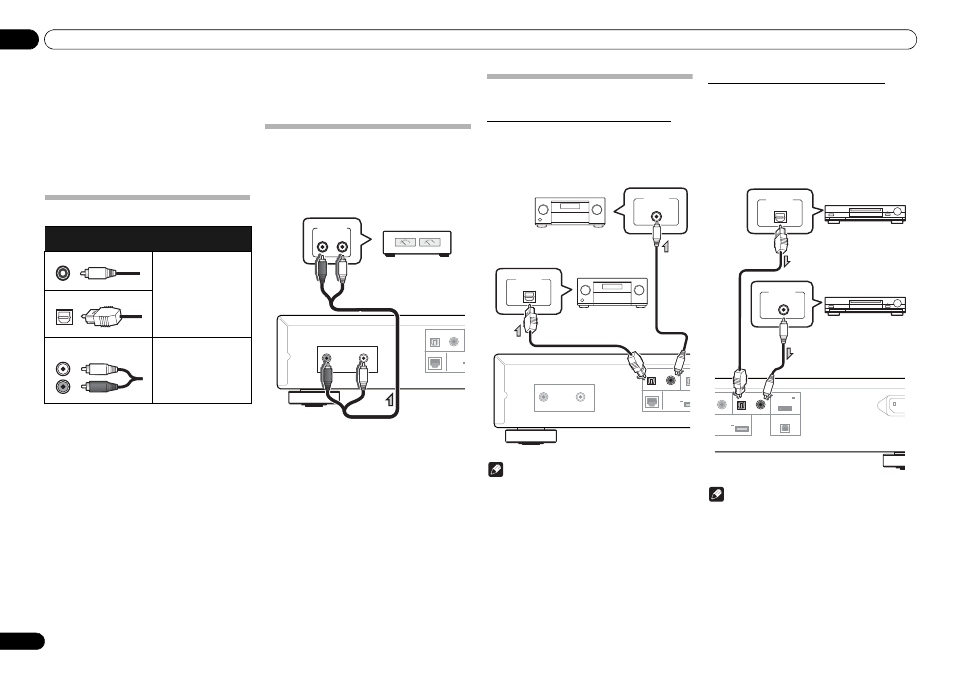

Об аудиосоединении
Соединения для аналогового
аудиовыхода
Подсоединив аналоговый аудиовыход к аналоговому
аудиовходу усилителя, вы сможете использовать
усилитель для аналоговых аудиосигналов,
воспроизводимых данным устройством.
Типы кабелей и разъемов
Передаваемые
аудиосигналы
Цифровой (коаксиальный) Обычный
цифровой аудиосигнал
Цифровой (оптический)
RCA (аналоговый)
(белый/красный)
Обычный
Аналоговая звукозапись R ANALOG OUT L
DIGITAL OUT
OPTICAL COAXIAL
LAN (10/100) D for W
(OUTPUT 5V 0.6A MAX)
ANALOG R L
AUDIO INPUT
Усилитель
Цифровые аудиосоединения
Соединения для цифрового аудиовыхода
Подсоединив цифровой аудиовыход к цифровому
аудиовходу аудио/видеоресивера или цифро-
аналогового преобразователя (ЦАП) и т.п., вы сможете
использовать усилитель для цифровых аудиосигналов,
воспроизводимых данным устройством.
Примечание
• Форматы цифровых сигналов, которые могут
выводиться с данного устройства, включают в себя
линейные сигналы PCM с частотой дискретизации
и разрядностью до 192 кГц/24 бит (В зависимости
от подсоединенного устройства и среды, может
функционировать неправильно).
• Цифровые сигналы, которые могут выводиться
через разъемы DIGITAL OUT данного устройства,
включают в себя сигналы со следующих входных
источников: iPod, Internet Radio, USB, Music
Server, Digital In 1 и Digital In 2.
Соединения для цифрового аудиовхода
Только для модели N-50:
Подсоединив аудиовыход цифрового аудиокомпонента к
цифровому аудиовходу данного устройства, вы сможете
использовать данное устройство в качестве цифро-
аналогового преобразователя (ЦАП). За подробной
информацией относительно вывода аудиосигналов,
поступающих на входные разъемы DIGITAL IN,
обращайтесь к разделу Использование цифро-
аналогового преобразователя на стр. 19.
Примечание
• Форматы входных цифровых сигналов,
принимаемых данным устройством, включают в
себя линейные сигналы PCM с частотой
дискретизации и разрядностью до 192 кГц/24 бит.
(В зависимости от подсоединенного устройства и
среды, может функционировать неправильно).
R ANALOG OUT L
DIGITAL OUT
OPTICAL COAXIAL OPTI
2
LAN (10/100) DC OUT
for WIRELES
(OUTPUT 5V 0.6A MAX)
DIGITAL IN
OPTICAL
DIGITAL IN
COAXIAL
Аудио/видеоресивер,
ЦАП и т. п.
Аудио/видеоресивер,
ЦАП и т. п.
AL OUT
COAXIAL OPTICAL COAXIAL
1 2
DIGITAL IN
DIGITAL IN
ADAPTER PORT
DC OUTPUT for WIRELESS LAN
USB
(OUTPUT 5V 0.1A MAX)
(OUTPUT 5V 0.6A MAX)
AC IN
DIGITAL OUT
COAXIAL
DIGITAL OUT
OPTICAL
Цифровая
аудиоаппаратура и т. д.
Цифровая
аудиоаппаратура и т. д.
