Black plate (55,1)
Примечания
! Перед окончательной установкой про-
верьте все соединения и системы.
! Не используйте детали, не разрешенные
производителем к использованию, по-
скольку это может стать причиной неис-
правностей.
! Уточните у дилера компании, требует ли
установка сверления отверстий или вне-
сения иных изменений в конструкцию ав-
томобиля.
! Не устанавливайте данное устройство в
местах, где оно может:
— помешать управлению автомобилем.
— травмировать пассажира при внезапной
остановке автомобиля.
! Не устанавливайте дисплей в местах, где
он может (i) закрывать обзор водителю,
(ii)
препятствовать нормальной работе си-
стем автомобиля или устройств обеспе-
чения безопасности, таких как подушки
безопасности, кнопки аварийной сигнали-
зации, или (iii) создавать водителю поме-
хи при управлении автомобилем.
! Перегрев полупроводникового лазера
приведет к его выходу из строя. Разме-
стите все кабели в удалении от нагреваю-
щихся деталей, таких как решетка
обогревателя.
! Оптимальной является установка устрой-
ства под углом менее 30°.
! При установке необходимо обеспечить
эффективный отвод тепла, оставив до-
статочное пространство за задней пане-
лью и закрепив свободные кабели так,
чтобы они не закрывали вентиляционные
отверстия.
5cm
cm
5 см
5 см
Оставить
просторное
место

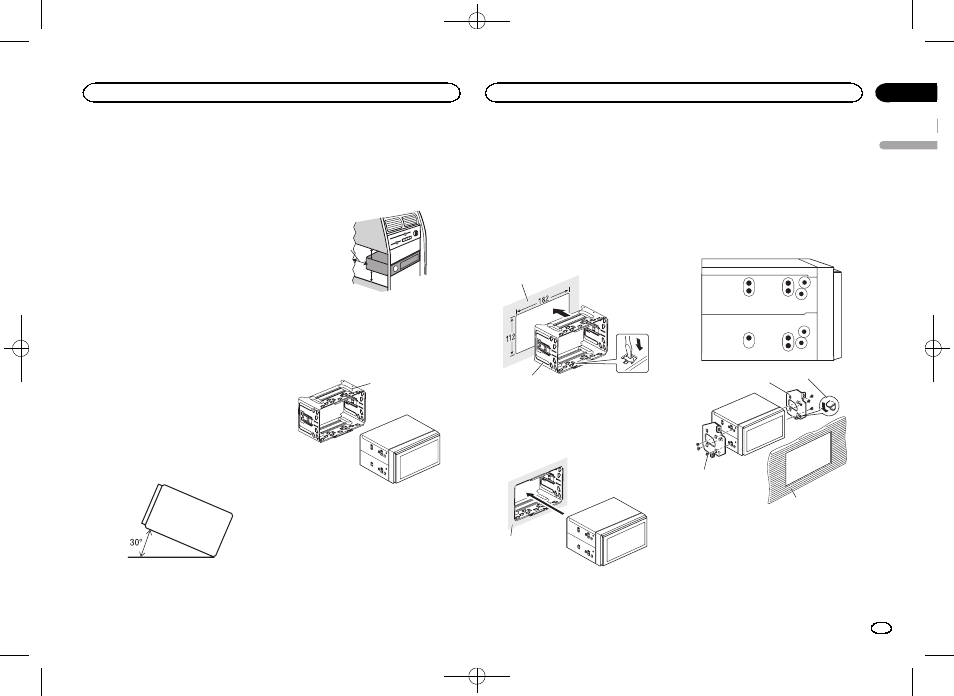

Перед установкой данного
устройства
% Снимите кронштейн.
1
1
Кронштейн
(
входит в комплект поставки)
Установка с кронштейном
1
Установите кронштейн на приборную
панель.
После установки кронштейна на приборную
панель выберите подходящие фиксаторы,
исходя из толщины материала приборной
панели, и подогните их. (С помощью верхних
и нижних фиксаторов закрепите данное ус-
тройство как можно надежнее. Для надеж-
ной фиксации устройства необходимо
подогнуть фиксаторы на 90 градусов.)
1
2
1
Приборная панель
2
Кронштейн
(
входит в комплект поставки)
2
Установите устройство.
1
1
Приборная панель
Установка с помощью
резьбовых отверстий на
боковых панелях устройства
% Крепление устройства на заводской
установочный кронштейн.
Расположите устройство таким образом,
чтобы его резьбовые отверстия совпадали с
резьбовыми отверстиями кронштейна, и за-
тяните по три винта на каждой стороне.
1
2
3
4
1
Подогните зажим, если он мешает уста-
новке.
2
Заводской установочный кронштейн
3
Используйте винты либо с круглыми (5 мм
× 8
мм), либо с плоскими головками (5 мм
× 9
мм), в зависимости от формы отвер-
стий под винты кронштейна.
4
Приборная панель или консоль
Ру
сский
Установка
55
Раздел
Установка
Ru
25
<CRB4290-A>55
