Подключения
03
11
Ru
Глава 3:
Подключения
ПРЕДУПРЕЖДЕНИЕ
•
Обязательно выключите питание и отсоедините кабель
питания от розетки при выполнении подключений или
изменении соединений.
•
Подключите кабель питания после выполнения всех
соединений между устройствами.

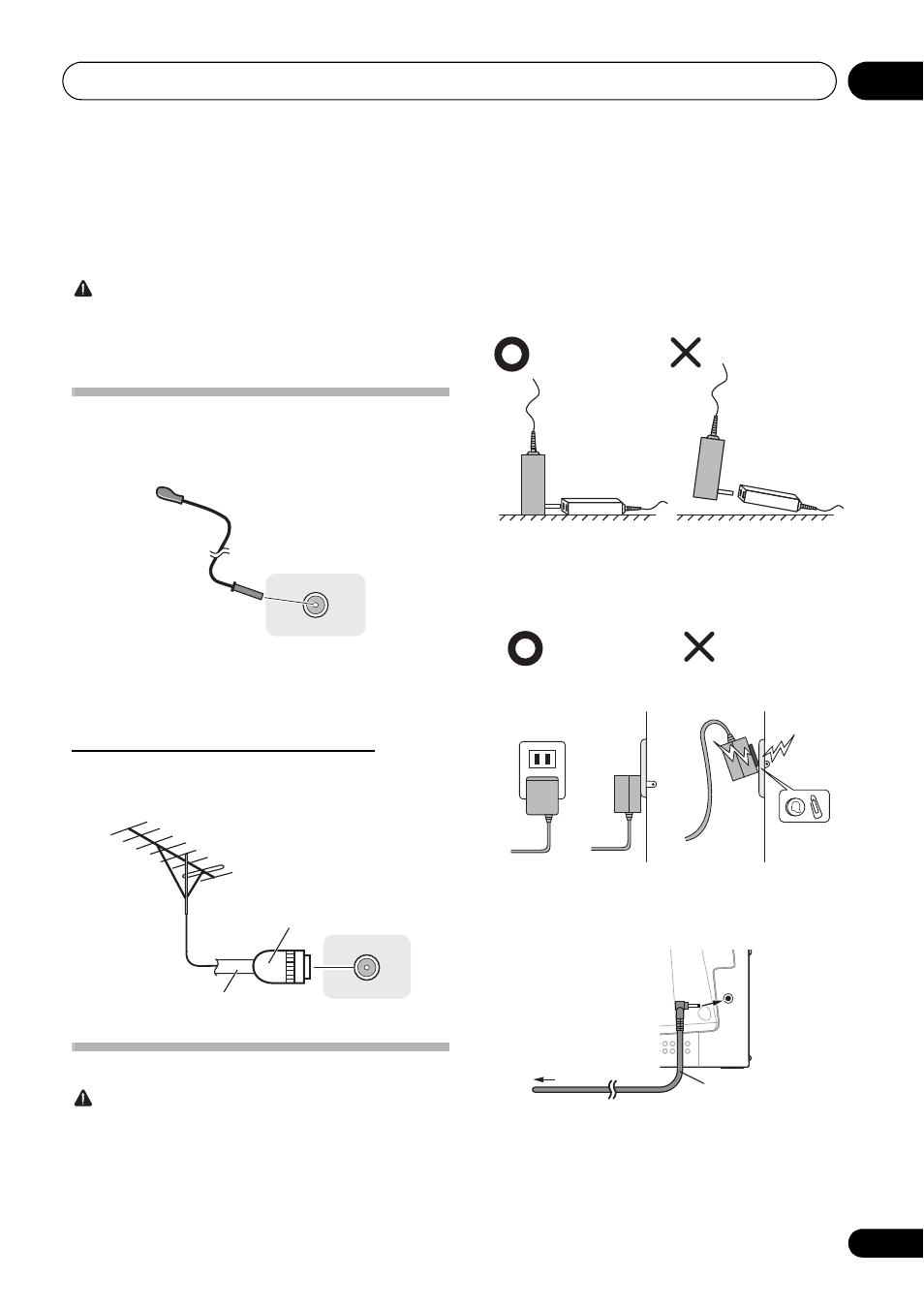

Подключение антенны
Подключите проволочную антенну FM, как показано ниже.
Для улучшения приема и качества звука подключите внешние
антенны (см. раздел Использование внешних антенн ниже).
1
Подключите проволочную антенну FM к
разъему антенны FM.
Чтобы улучшить прием, полностью вытяните проволочную
антенну FM и прикрепите ее к стене или дверной раме. Не
допускайте, чтобы антенна свешивалась или спутывалась.
Использование внешних антенн
Улучшение качества приема FM
Для подключения внешней FM-антенны используйте PAL-
соединитель (приобретается отдельно).
Включение в сеть
ПРЕДУПРЕЖДЕНИЕ
•
Используйте только кабель питания, входящий в
комплект поставки данного устройства.
•
Используйте прилагаемый кабель питания только по его
прямому назначению, как описано ниже.
•
Длина кабеля адаптера перем. тока составляет 1,5 м.
Убедитесь, что корпус адаптера перем. тока не свисает во
время использования, так как это может подвергнуть
разъем пост. тока нежелательной нагрузке.
•
При подключении адаптера перем. тока в стенную
розетку следите за тем, чтобы между адаптером перем.
тока и стенной розеткой не было зазора. Такой зазор
может привести к плохому соединению, а металлические
предметы, такие как монеты и скрепки, попадающие в
зазор, могут вызвать короткое замыкание и привести к
пожару.
Подключите адаптер перем. тока в настенную розетку.
Подключайте адаптер перем. тока только после выполнения
всех остальных подключений аппарата.
1
Одноконтактный
разьем PAL
Коаксиальный кабель с
сопротивлением 75 Ом
Лежит на полу
Свисает
Вид спереди Вид сбоку
Вид сбоку
Металлические предметы -
монеты и скрепки
К сетевой розетке
Кабель питания
