13
Ru
Телевизор с плоским экраном
(

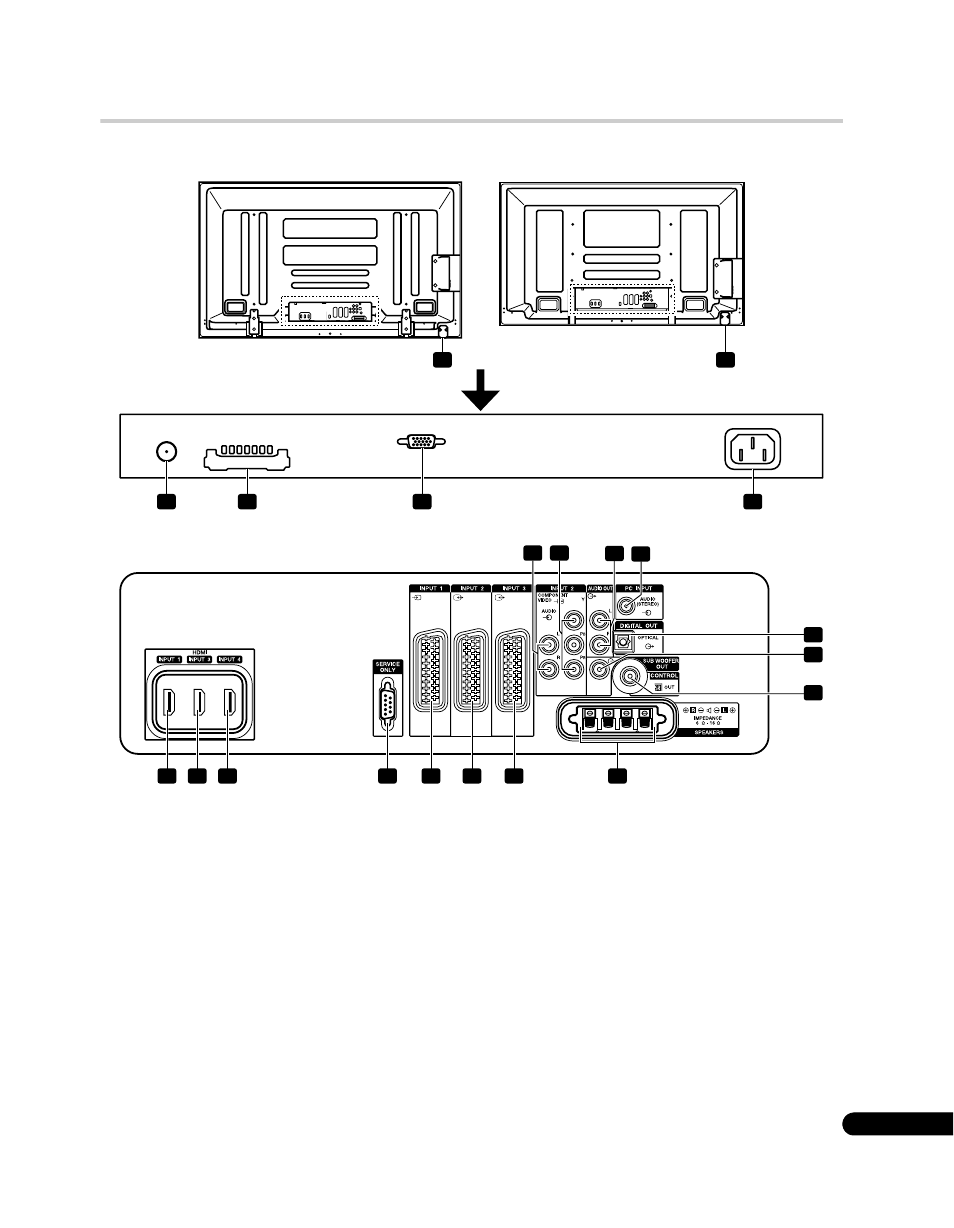

Вид сзади)
1 Кнопка 
2 Входной разъем ANT (Антенна)
• Через этот разъем может подаваться питание
3 Разъем COMMON INTERFACE (ОБЩИЙ ИНТЕРФЕЙС)
• Для коммуникационного адаптера со смарт-картой
4 Разъем PC INPUT (АНАЛОГОВЫЙ RGB)
5 Разъем AC IN
6 Разъем INPUT 1 (HDMI)
7 Разъем INPUT 3 (HDMI)
8 Разъем INPUT 4 (HDMI)
9 Разъем RS-232C (используется для заводской настройки)
10 Разъем INPUT 1 (SCART)
11 Разъем INPUT 2 (SCART)
12 Разъем INPUT 3 (SCART)
13 Разъемы INPUT 2 (Audio (Аудио))
14 Разъемы INPUT 2 (COMPONENT VIDEO: Y, P
B
, P
R
)
15 Разъемы AUDIO OUT
16 Разъем PC INPUT (Audio (Аудио))
17 Разъем DIGITAL OUT (OPTICAL)
18 Разъем SUB WOOFER OUT (ВЫХОД НИЗКОЧАСТОТНОГО
ГРОМКОГОВОРИТЕЛЯ)
19 Разъем CONTROL OUT (поддерживает SR+)
20 Разъемы SPEAKERS (правый/левый)
• Не подключайте к разъемам динамиков никаких других
устройств кроме указанных динамиков.
• Не оставляйте оголенными кабели громкоговорителя у
разъемов. Оголенные провода могут привести к короткому
замыканию или привести к повреждению системы.
T W
W
W
T W
W
W
5 4 3 2
1 1
16 13 15
17
18
6 7 8 9 10 11 12 20
14
19
Терминалы на задних панелях одинаковы для PDP-LX6090 и PDP-LX5090.
* Расположение разъемов вы можете уточнить на схеме расположения
разъемов, которая находится на задней панели, рядом с блоком разъемов.
(PDP-LX5090) (PDP-LX6090)
Разъемы верхнего блока
Разъемы среднего блока
