19
Ru
Важно
Датчик цвета может не функционировать надлежащим образом:
• в случае прикрепления способом, отличным от описанного выше
• если что-либо перекрывает свет, падающий на окошко датчика
• если свет попадает только на часть окошка датчика
• если свет, падающий на окошко датчика, отличается от света,
падающего на экран панели
Примечание
• Если датчик цвета, прикрепленный к задней панели, не
функционирует надлежащим образом, прикрепите его к передней
панели.
• Датчик цвета может стать горячим из-за тепла, исходящего от
панели. При использовании в условиях высокой температуры,
прикрепляйте датчик цвета к нижнему правому углу передней
панели.
• Не используйте винты, прилагаемые к громкоговорителям.
Основные соединения

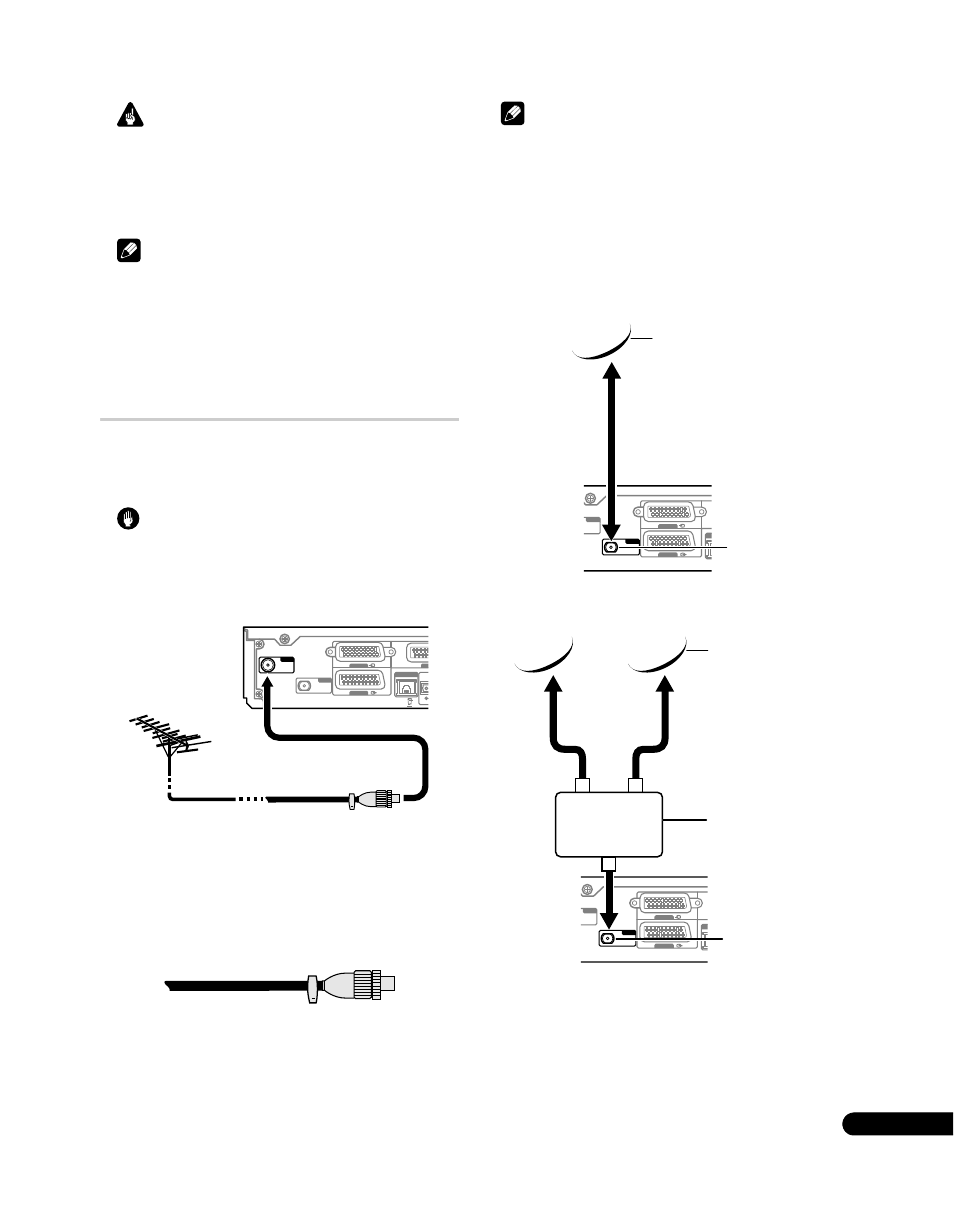

Подключение антенны
Вы получите более четкое изображение, если подключите
наружную антенну. Ниже кратко объясняются типы соединений,
используемые для коаксиального кабеля.
Предупреждение
• Если включена настройка “Мощность антенны”, подключите
антенну напрямую в разъем ANT на задней панели медиа-
ресивера. Подключение любых устройств между антенной и
медиа-ресивером может привести к повреждению устройства.
• Подсоедините (имеющийся в продаже) 75-омный коаксиальный
кабель к разъему ANT.
• Если включена настройка “Мощность антенны”, можно
использовать комнатную антенну с усилителем сигнала, 5 В,
30 мА.
Антенный кабель (приобретается отдельно)
Если наружная антенна имеет 75-омный коаксиальный кабель со
стандартным разъемом DIN45325 (IEC169-2), подключите его к
гнезду антенны на задней панели телевизора с плоским экраном.
Примечание
• Если антенна подключена неправильно, качество приема будет
неудовлетворительным. Если изображение отображается
некорректно, проверьте правильность подключения антенны.
Подключение спутниковой антенны
Существует три разных способа подключения, описанных ниже.
Выберите соответсвующее меню в соответствии с тем
переключателем, что вы используете. См. Ручная настройка
спутниковых ТВ каналов на странице 33. Если нет указаний по
подключению антенны (например, в здании), выберите “SMATV” в
пункте “Тип сканир.” в меню “Настройка спутника”.
SAT
ANT
LAN (10 / 100)
INPUT 3
INPUT 1
OPTIC
INP
Стандартный разъем DIN45325
(IEC169-2)
75-
Омный коаксиальный кабель
(
круглый кабель) (приобретается отдельно)
Медиа-ресивер (вид сзади)
SAT
ANT
LA
INPUT 3
INPUT 1
Прямое подключение к медиа-ресиверу
Спутниковая антенна
SAT (
Спутник)
входной разъем
SAT
ANT
LA
INPUT 3
INPUT 1
Использование обычного переключателя
SAT (
Спутник)
входной разъем
Спутниковая
антенна
SW
(
Обычный
переключатель)
