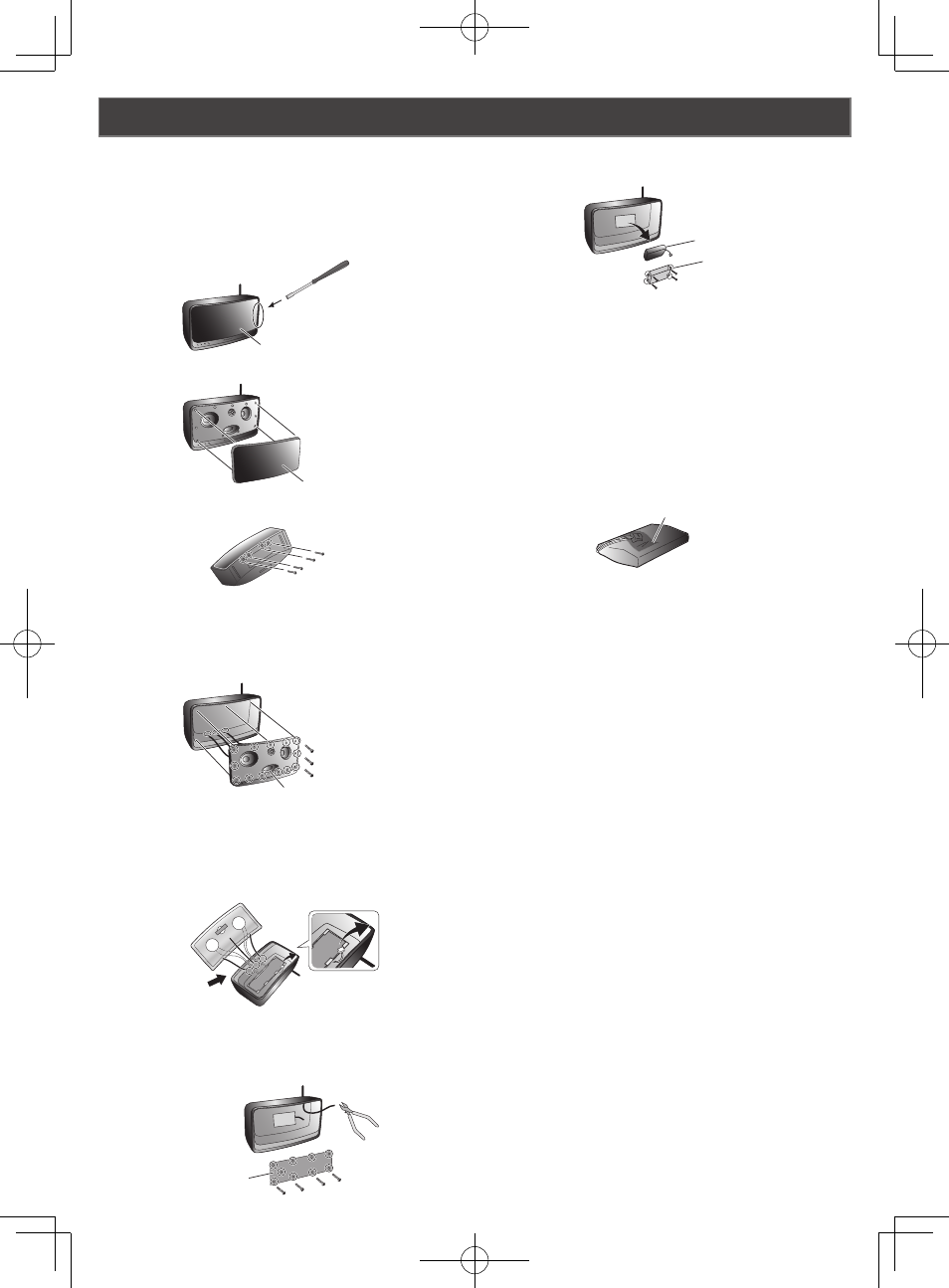

Удаление встроенной батареи (только для XW-SMA3)
1 Вставьте обычную плоскую (−) отвертку в
зазор между решеткой динамиков и рамкой
решетки, и отожмите решетку наружу, чтобы
высвободить ее.
Решетка динамиков впрессована в рамку решетки.
Будьте осторожны, чтобы не пораниться лезвием
отвертки.
on
input
network
input
volume
standby/on
Обычная плоская (−)
отвертка
Решетка динамиков
2 Снимите решетку динамиков.
on
input
network
input
volume
standby/on
Решетка динамиков
3 Открутите 4 винта в основании устройства.
Винты
4 Снимите рамку решетки.
Рамка решетки жестко зафиксирована на своем
месте. Открутите 13 винтов (a), которыми
удерживается рамка, затем вставьте палец в паз (b)
и с силой вытяните рамку.
on
input
network
input
volume
standby/on
(a)
(b)
5 Отсоедините коннекторы.
Сначала отсоедините 1 коннектор (a) на
верхней внутренней поверхности устройства.
Затем отсоедините 3 коннектора (b) на нижней
внутренней поверхности устройства.
(a)
(b)
6 Снимите ГЛАВНЫЙ БЛОК.
Открутите 9 винтов, которыми крепится ГЛАВНЫЙ
БЛОК, затем с помощью кусачек перережьте
антенный провод.
ГЛАВНЫЙ БЛОК
Кусачки
Винты
7 Открутите 4 винта вокруг кожуха батареи,
чтобы снять батарею и кожух батареи.
Батарея
Кожух батареи
СОВЕТЫ
・ Снимая литиево-ионную батарею, не тяните за
коннекторы или провода устройства.
・ Вставьте лезвие обычной плоской (−) отвертки
между батареей и кожухом батареи и подденьте
батарею. Будьте осторожны, чтобы не повредить
батарею лезвием отвертки.
8 Пользуясь изоляционной лентой,
прикрепите коннектор батареи к боковой
поверхности батареи.
Изоляционная лента
СОВЕТЫ
・ Во избежание несчастных случаев в результате
короткого замыкания, полностью закройте весь
коннектор изоляционной лентой и прикрепите его к
корпусу батареи.
ОСТОРОЖНО
・ При помещении разряженной литиево-ионной
батареи в контейнер для сбора использованных
батарей дилера-участника программы утилизации
аккумуляторных батарей соблюдайте приведенные
ниже меры предосторожности.
- Не удаляйте никаких виниловых и пластмассовых
покрытий батареи.
- Не перерезайте провода или коннекторы батареи.
- Не пытайтесь разбирать батарею.
- Если обнажились металлические контакты
батареи, полностью закройте их изоляционной
лентой.
・ При утилизации других частей устройства,
соблюдайте все местные правила и предписания,
касающиеся утилизации.
