Preparazione 05
18
It

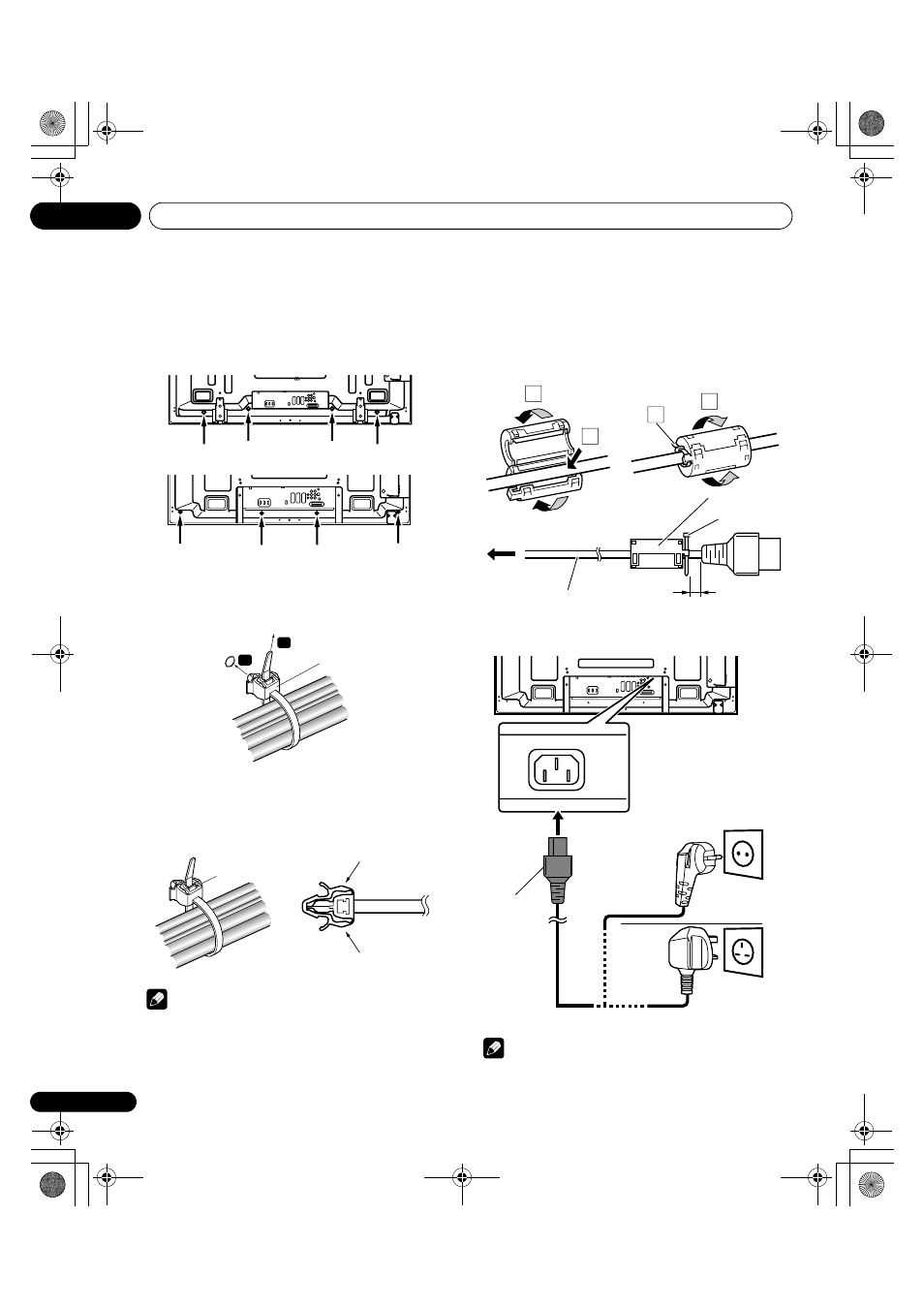

Fissaggio dei morsetti dei cavi all’unità
principale
Per disporre opportunamente i cavi di connessione, utilizzate i
morsetti dei cavi. La figure che seguono illustrano la posizione dei
fori sul lato posteriore del TV flat-screen.
(PDP-LX6090)
(PDP-LX5090)
Fissaggio e rimozione dei morsetti dei cavi
Infilate la banda del morsetto nell’apposito fermo [1] e fissate il
cavo/i cavo nel morsetto. serracavi. Tenendo premute le levette,
inserite il gancio nell’apposito foro
[2] sul lato posteriore del TV flat-
screen. Tirate la banda del morsetto per serrarla.
• Accertate che il morsetto del cavo sia saldamente assicurato al
pannello.
Per liberare la banda del morsetto, tirate e trattenete il dispositivo di
chiusura.
Per rimuovere il morsetto del cavo, tenete premute le levette ed
estraetela dal foro.
Nota
• Nel convogliare e fissare i cavi, evitate di schiacciarli o di creare
punti di pressione.
• Più a lungo una fascetta rimane in posizione, maggiori sono le
possibilità di deterioramento. Le fascette vecchie sono più
soggette a danneggiamento quando vengono rimosse, e
potrebbero non essere più utilizzabili.
• Usare i morsetti dei cavi secondo necessità.
• Fate attenzione a non sottoporre i cavi di collegamento a
sollecitazioni.
Installazione del nucleo di ferrite
Installate il nucleo di ferrite fornito all’estremità del cavo di
alimentazione nel modo indicato nella figura. Per impedire che il
nucleo di ferrite scivoli lungo il cavo fate uso della fascetta,
anch’essa fornita in dotazione.
Non eseguendo questa operazione, il TV flat-screen non sarà
conforme agli standard CE obbligatori.
Collegamento del cavo di alimentazione
Nota
• Qualora non intendiate utilizzare il TV flat-screen per molto
tempo, scollegate il cavo di alimentazione dalla presa di
alimentazione.
• Inserite la spia di alimentazione nella presa di rete CA solo dopo
aver collegato tutti gli altri componenti.
T
W
T
W
1
2
Morsetto del cavo
Dispositivo
di chiusura Levetta
Levetta
1
2
3
4
Nucleo di ferrite
Fascetta
fermacavi
Alla presa di alimentazione
Cavo di alimentazione CA
Quanto più vicino possibile
T W T W
Europa, ad eccezione del
Regno Unito e dell’Irlanda
Vista posteriore
Cavo di alimentazione
Regno Unito e Irlanda
