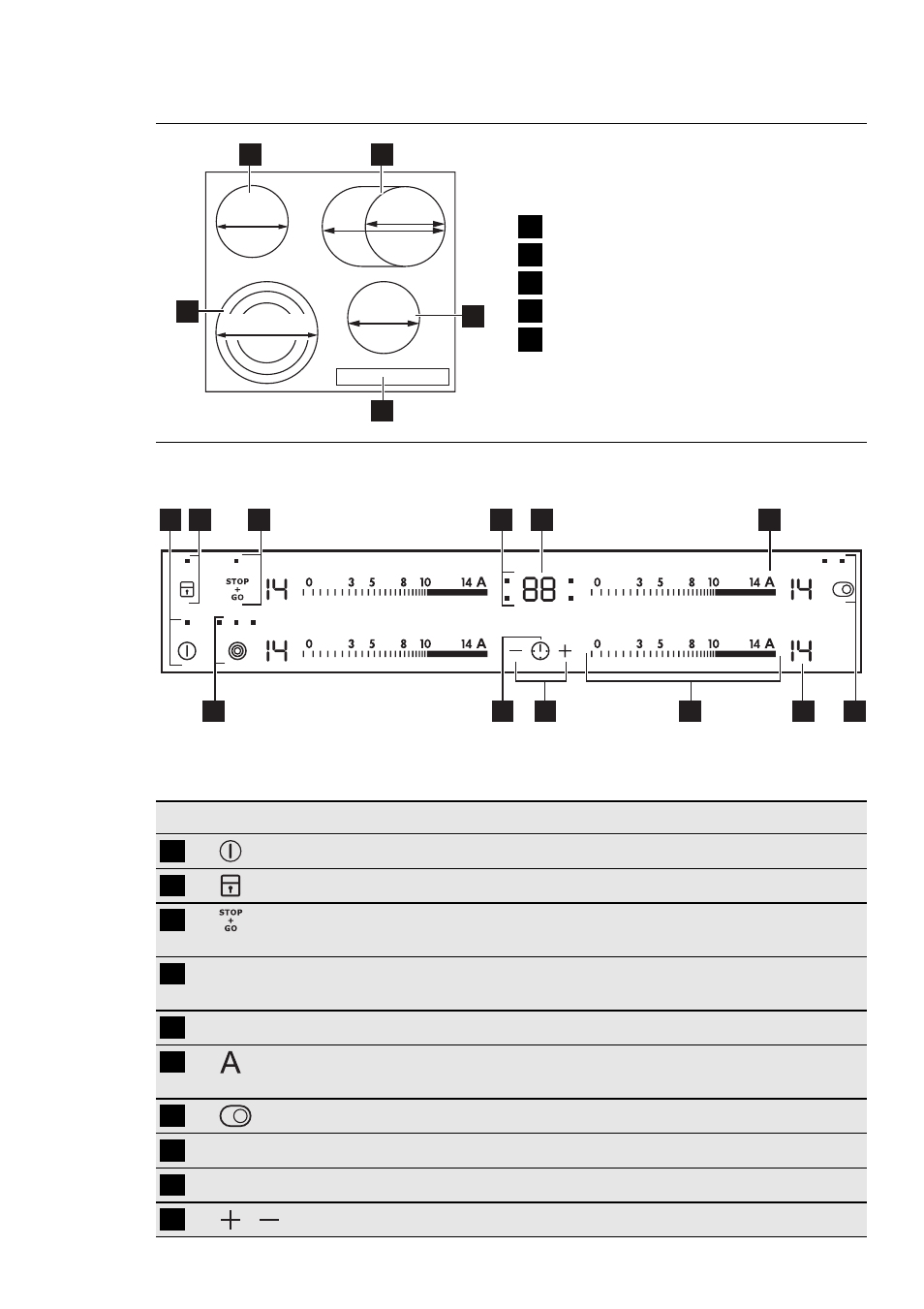

3. SEADME KIRJELDUS
1
2
4
3
145 mm
170 mm
265 mm
145 mm
120/175/210
mm
5
1
Keeduväli
2
Keeduväli
3
Keeduväli
4
Juhtpaneel
5
Keeduväli
3.1 Juhtpaneeli skeem
6
1 2
3
4
5
10
11
9
8
12
7
Kasutage seadmega töötades sensorvälju. Näidikud, indikaatorid ja helid
näitavad, millised funktsioonid on sees.
Sensorväli
Funktsioon
1
Seadme sisse- ja väljalülitamiseks.
2
Juhtpaneeli lukustamiseks/avamiseks.
3
Funktsiooni STOP+GO sisse- ja väljalü‐
litamiseks.
4
Keeduväljade taimeri indi‐
kaatorid
Näitavad, millise välja jaoks aeg määra‐
takse.
5
Taimerinäidik
Näitab aega minutites.
6
Automaatse kiirsoojenduse funktsiooni
käivitamiseks.
7
Välise ringi sisse- ja väljalülitamiseks.
8
Soojusastme näit
Näitab soojusastet.
9
Juhtriba
Soojusastme määramiseks.
10
/
Aja pikendamiseks või lühendamiseks.
6
