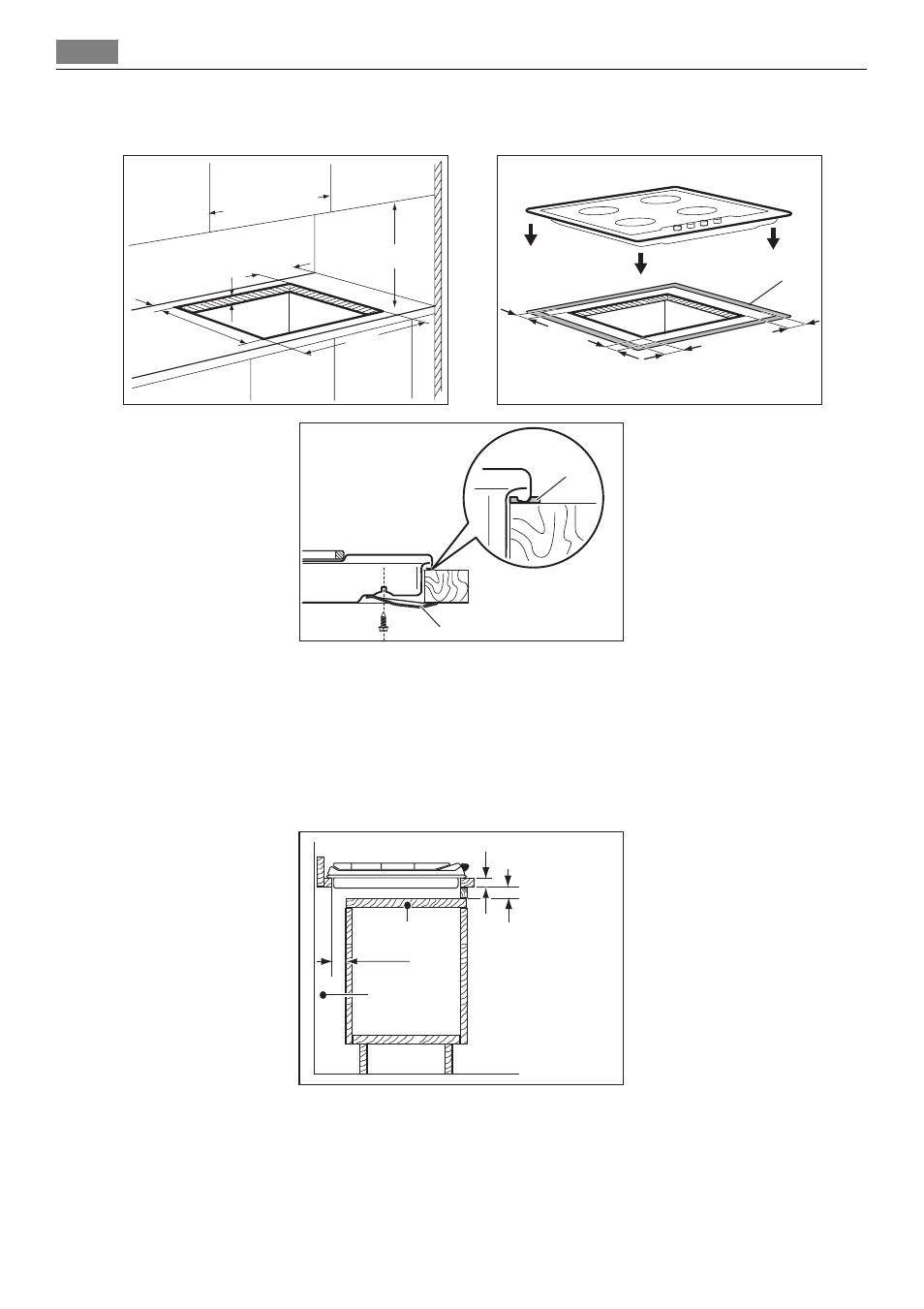

Ankastre Montaj
min. 55 mm
min. 650 mm
560 mm
min. 450 mm
30 mm
480 mm
min. 600 mm
10 mm
11 mm
11 mm
A
3 mm
A
B
A) verilen conta
B) verilen braketler
Yerleştirme olanakları
Kapaklı mutfak ünitesi
Ocağın altına monte edilen panel, teknik servis işlemi gerektiğinde kolay erişim için kolayca
çıkarılabilir olmalıdır.
min 20 mm
(max 150 mm)
30 mm
60 mm
a
b
a) Çıkarılabilir panel
b) Bağlantılar için alan
Fırınlı mutfak ünitesi
Ocak çıkıntısının boyutları talimatlara uygun olmalı ve mutfak ünitesi sürekli hava dolaşımı
sağlayacak deliklerle donatılmalıdır. Ocak ve fırının elektrik bağlantısı güvenlik nedeniyle ve
fırını üniteden kolayca çıkarabilmek için ayrı ayrı yapılmalıdır.
46 Montaj
