8. ĮRENGIMAS
ĮSPĖJIMAS!
Žr. saugos skyrius.
8.1 Prieš įrengiant
Prieš įrengdami kaitlentę, užrašykite
žemiau informaciją iš techninių duomenų
plokštelės. Techninių duomenų plokštelę
rasite kaitlentės apačioje.
Serijos numeris.........................
8.2 Integruojamos kaitlentės
Į baldus įmontuojamos kaitlentės gali būti
naudojamos tik po to, kai jos bus
įrengtos tinkamame standartus
atitinkančiame paviršiuje.
8.3 Prijungimo kabelis
• Kaitlentė pateikiama su elektros laidu.
• Apgadintą elektros kabelį pakeiskite
šiuo (arba geresniu) elektros kabeliu:
H05BB-F Tmax 90°C. Kreipkitės į
vietos techninio aptarnavimo centrą.

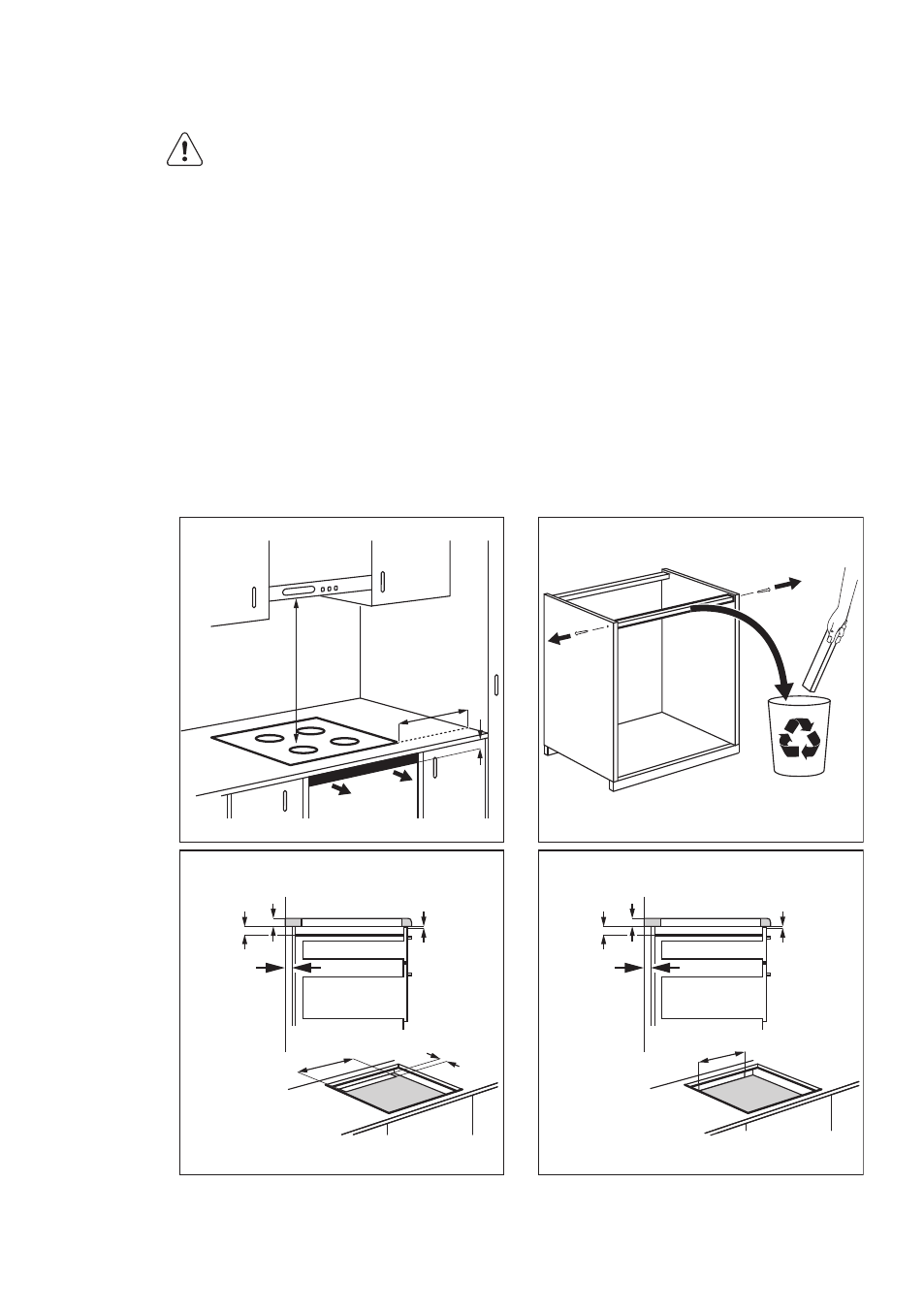

8.4 Įrengimas
min.
50mm
min.
500mm
min.
2mm
< 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min
30 mm
min. 500 mm
> 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min. 500 mm
