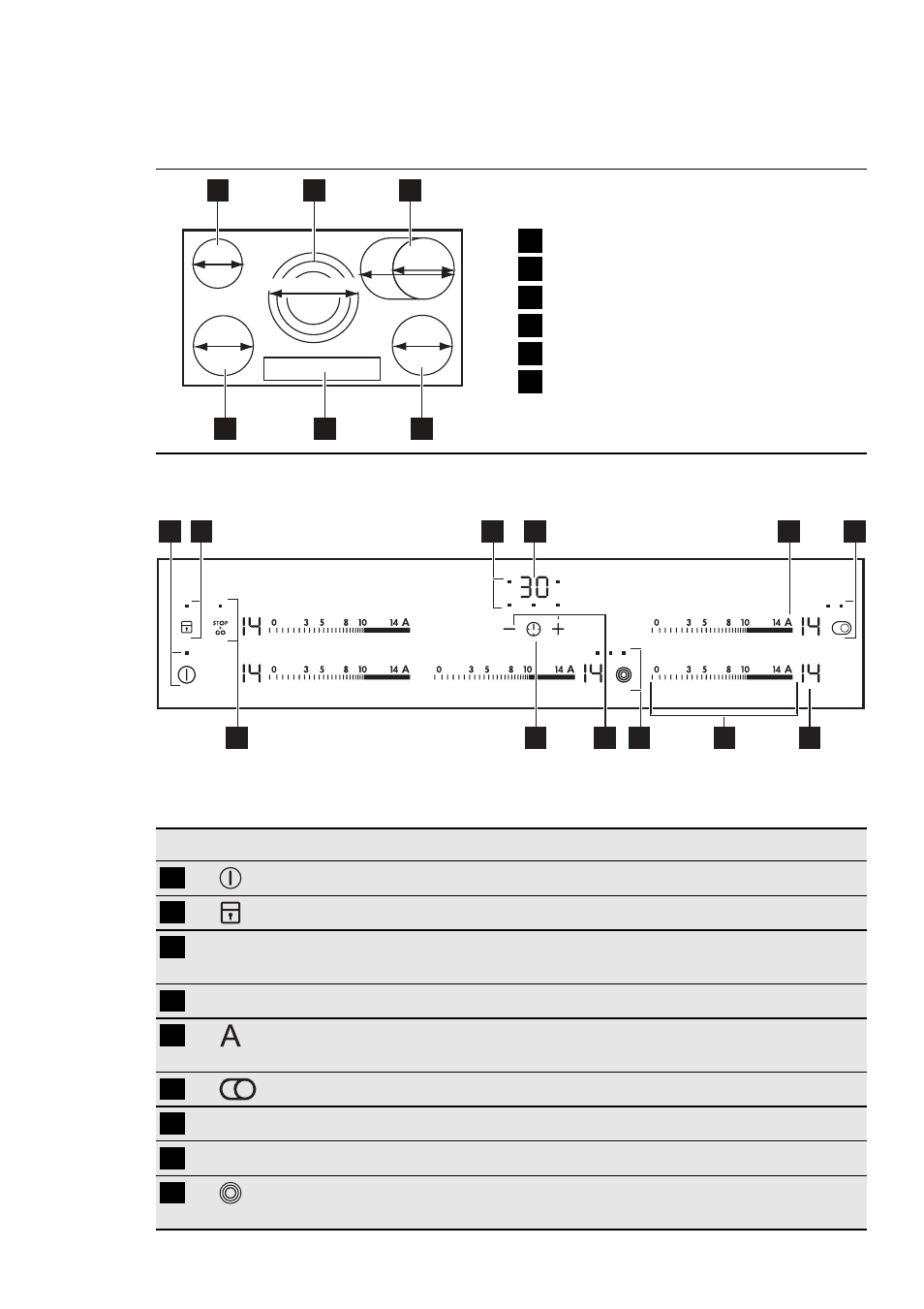

3. SEADME KIRJELDUS
3.1 Pliidipinna skeem
170mm
265mm
145mm
180mm
180mm
145/210/270mm
1
3
2
4
5
6
1
Keeduväli
2
Keeduväli
3
Keeduväli
4
Keeduväli
5
Juhtpaneel
6
Keeduväli
3.2 Juhtpaneeli skeem
12
9
10
11
8
7
3
4
5
1 2
6
Kasutage seadmega töötades sensorvälju. Ekraanid, indikaatorid ja helid
annavad teada, millised funktsioonid on sees.
Sensorväli
Funktsioon
1
Seadme sisse- ja väljalülitamiseks.
2
Juhtpaneeli lukustamiseks/avamiseks.
3
Keeduväljade taimerite indi‐
kaatorid
Näitavad, millise välja jaoks aeg on
määratud.
4
Taimeri ekraan
Aja näitamiseks minutites.
5
Automaatse kiirsoojenduse funktsiooni
käivitamiseks.
6
Välimise ringi sisse- ja väljalülitamiseks.
7
Soojusastme ekraan
Soojusastme näitamiseks.
8
Juhtriba
Soojusastme määramiseks.
9
Välimiste ringide sisse- ja väljalülitami‐
seks.
6
