Страница 85

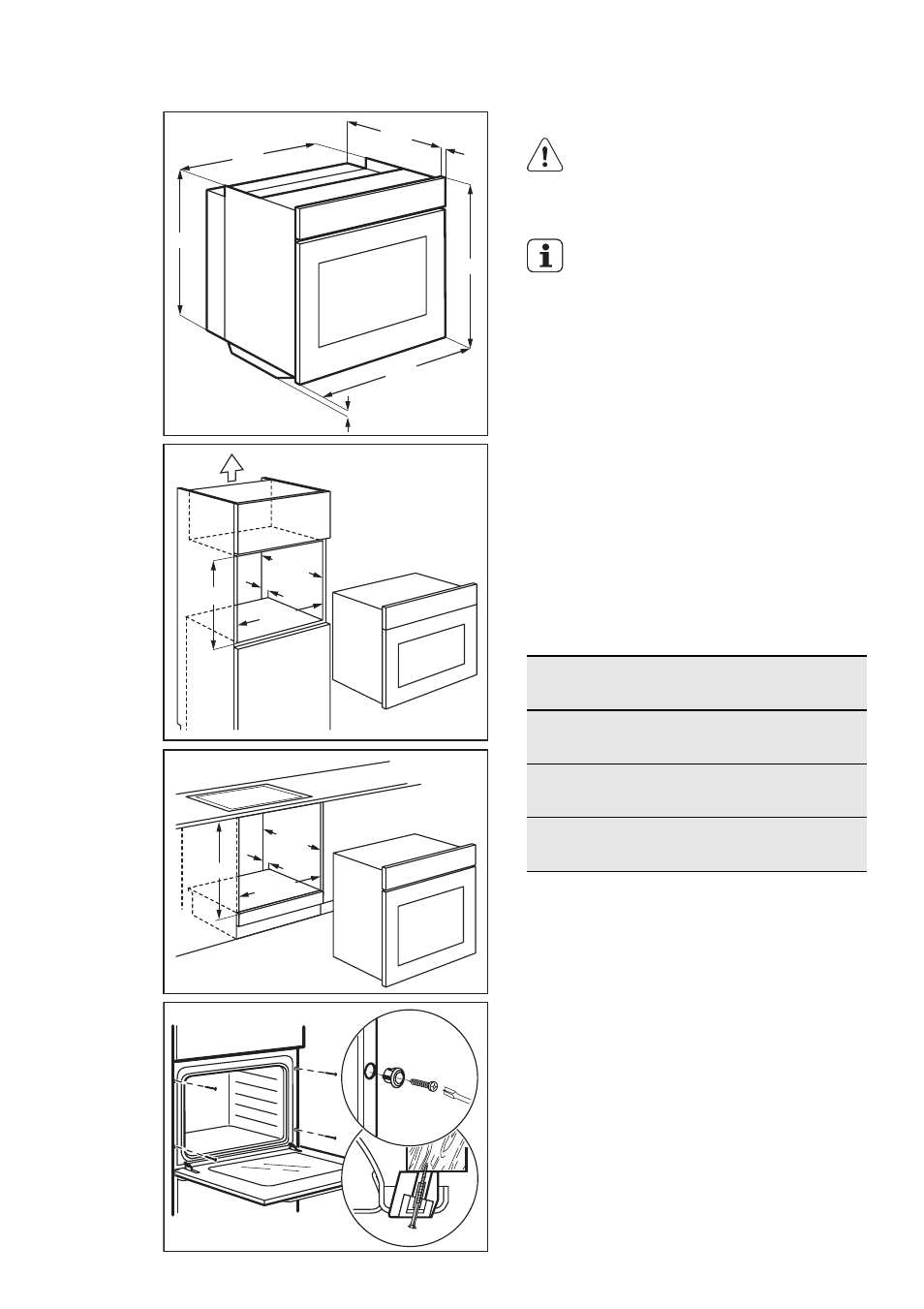

13.1 Встраивание
573
594
5
589
558
548
20
min. 550
20
590
min. 560
min. 550
min. 560
600
20
A B
13.2 Электрическое
подключение
ВНИМАНИЕ!
Электрическое подключение
должно выполняться квалифи‐
цированным специалистом.
Производитель не несет ответ‐
ственности, если пользователь
не соблюдает меры предосто‐
рожности, приведенные в Гла‐
ве «Сведения по технике безо‐
пасности».
Данный прибор поставляется с сете‐
вым шнуром и вилкой.
13.3 Сетевой кабель
Типы кабелей, пригодные для уста‐
новки или замены: H07 RN-F, H05 RN-
F, H05 RRF, H05 VV-F, H05 V2V2-F
(T90), H05 BB-F.
При выборе сечения кабеля исполь‐
зуйте значение полной мощности (см.
табличку с техническими данными) и
эту таблицу:
Полная мощ‐
ность
Сечение сетевого
кабеля
максимум
1380 Вт
3 x 0,75 мм²
максимум
2300 Вт
3 x 1 мм²
максимум
3680 Вт
3 x 1,5 мм²
Провод заземления (желто-зеленого
цвета) должен быть на 2 cм длиннее
проводов фазы и нейтрали (синий и
коричневый провода).
