Страница 15
10 mm
3 mm
11 mm
11 mm
A
A
B

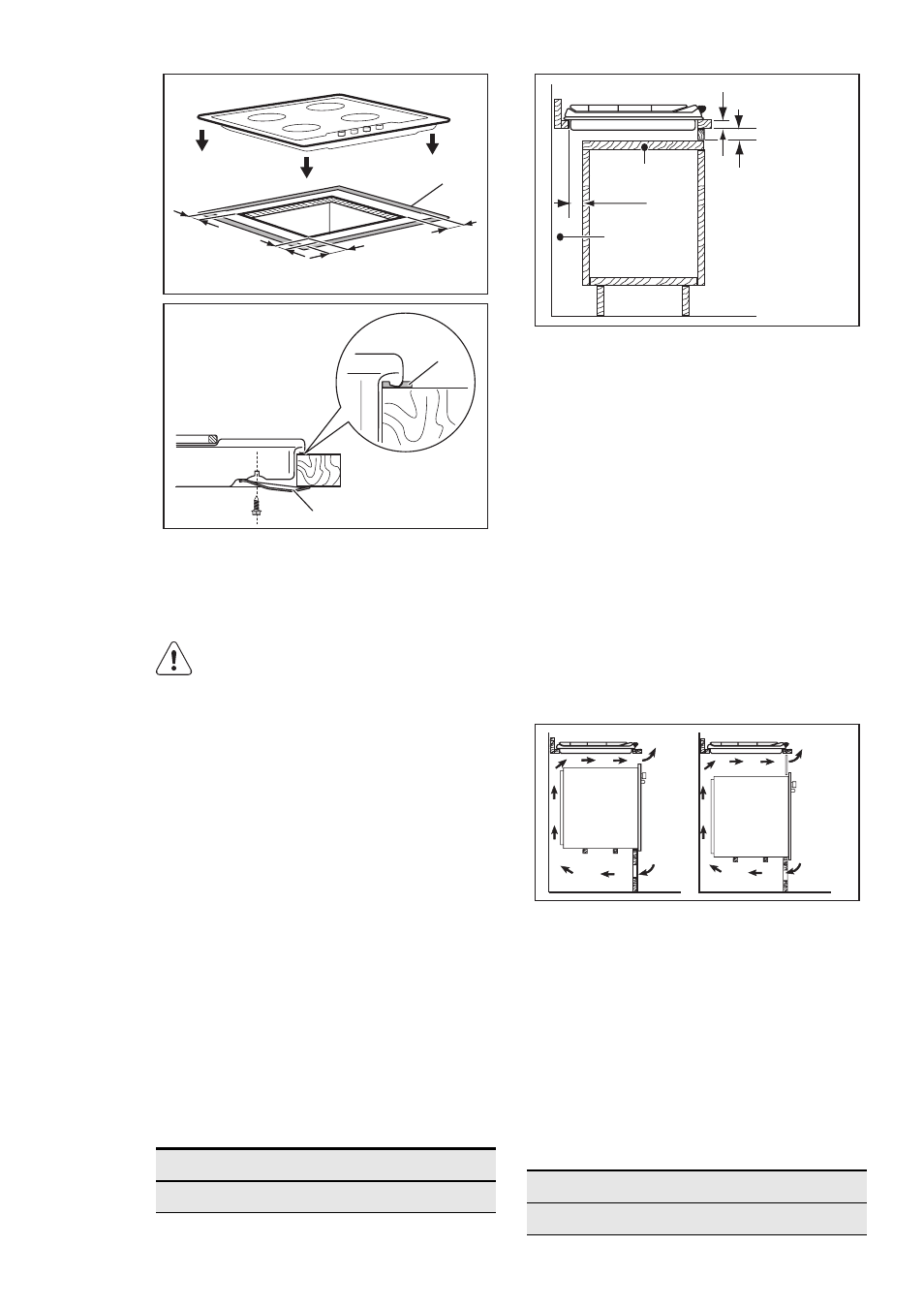

A)
идущая в комплекте герметизирую‐
щая прокладка
B)
идущие в комплекте крепежные
скобы
ПРЕДУПРЕЖДЕНИЕ!
Варочную панель следует
встраивать только в столешни‐
цу с ровной поверхностью.
8.7 Возможности
встраивания
Кухонный шкаф с дверцей
Панель, установленная под варочной
панелью, должна легко сниматься для
обеспечения доступа к узлам, ну‐
ждающимся в техническом обслужи‐
вании.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A)
Съемная панель
B)
Пространство для подключения
проводов
Кухонный шкаф с духовым
шкафом
Размеры ниши под варочную панель
должны соответствовать указанным, в
кухонном шкафу должны быть предус‐
мотрены вентиляционные отверстия
для постоянного притока воздуха. Из
соображений безопасности, а также
для упрощения процедуры извлече‐
ния духового шкафа из шкафа, элек‐
трические соединения для варочной
панели и духового шкафа должны
быть выполнены раздельно.
50 cm
2
360 cm
2
180 cm
2
120 cm
2
9. ТЕХНИЧЕСКИЕ ДАННЫЕ
Размеры варочной панели
Ширина:
594 мм
Длина:
510 мм
Размеры выреза для варочной
поверхности
Ширина:
560 мм
Длина:
480 мм
РУССКИЙ
15
