12. УСТАНОВКА
ВНИМАНИЕ!
См. Главы, содержащие
Сведения по технике
безопасности.

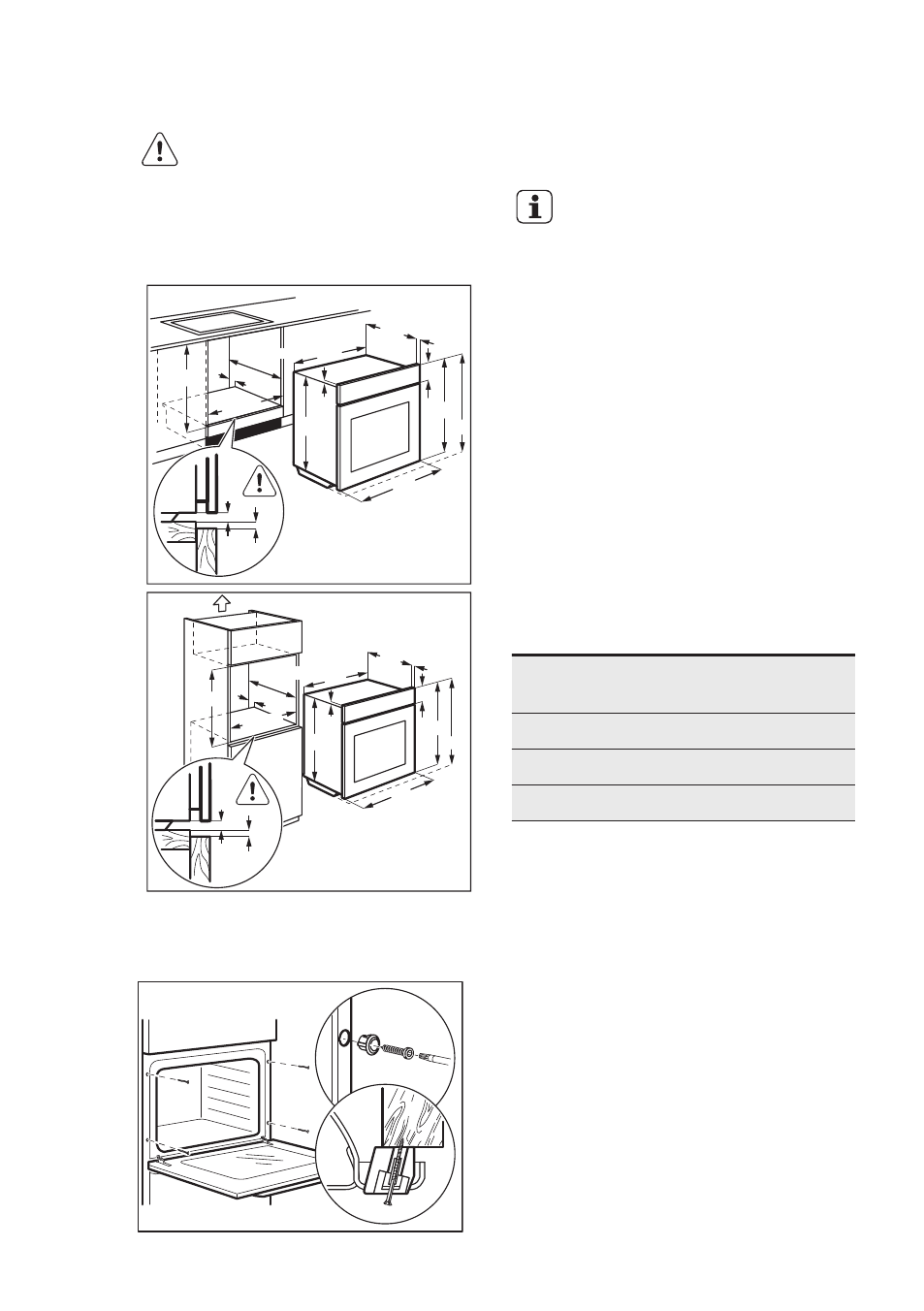

12.1 Встраивание
594
16
573
21
548
min. 550
20
600
min. 560
558
589
114
594
3
5
558
21
548
min. 550
20
589
594
114
16
573
590
min. 560
594
3
5
12.2 Крепление прибора к
мебели
A
B
12.3 Электрическое
подключение
Производитель не несет
ответственности, при
несоблюдении мер
предосторожности,
приведенных в Главах,
содержащих Сведения по
технике безопасности.
Данный прибор поставляется с
сетевым шнуром и вилкой.
12.4 Сетевой кабель
Типы кабелей, пригодные для
установки или замены:
H07 RN-F, H05 RN-F, H05 RRF, H05
VV-F, H05 V2V2-F (T90), H05 BB-F
При выборе сечения кабеля
используйте значение полной
мощности (см. табличку с
техническими данными) и эту таблицу:
Полная мощность
(Вт)
Сечение сетевого
кабеля (мм²)
максимум 1380
3 x 0,75
максимум 2300
3 x 1
максимум 3680
3 x 1,5
Провод заземления (желто-зеленого
цвета) должен быть на 2 cм длиннее
проводов фазы и нейтрали (синий и
коричневый провода).
