• Numer produktu .............................
• Numer seryjny ....................
8.1 Urządzenia do zabudowy
• Urządzeń do zabudowy wolno używać
dopiero po ich zamontowaniu w odpo‐
wiednich szafkach lub blatach robo‐
czych spełniających wymogi stosow‐
nych norm.
8.2 Przewód zasilający
• Urządzenie jest dostarczane z prze‐
wodem zasilającym.
• Wymienić uszkodzony przewód zasila‐
jący na nowy przewód specjalny (typu
H05BB-F o wartości Tmax 90°C lub
wyższej). Należy skontaktować się w
tym celu z lokalnym punktem serwiso‐
wym.
8.3 Montaż uszczelki.
• Oczyścić blat roboczy w miejscu wy‐
konania wycięcia.
• Przykleić dołączoną taśmę uszczelnia‐
jącą wokół dolnej krawędzi urządze‐
nia, wzdłuż zewnętrznej krawędzi szk‐
ła ceramicznego. Nie naciągać taśmy.
Styk końców taśmy powinien znaleźć
się pośrodku jednego z boków płyty.
Po przycięciu taśmy (z zapasem kilku
milimetrów) połączyć jej oba końce ze
sobą.

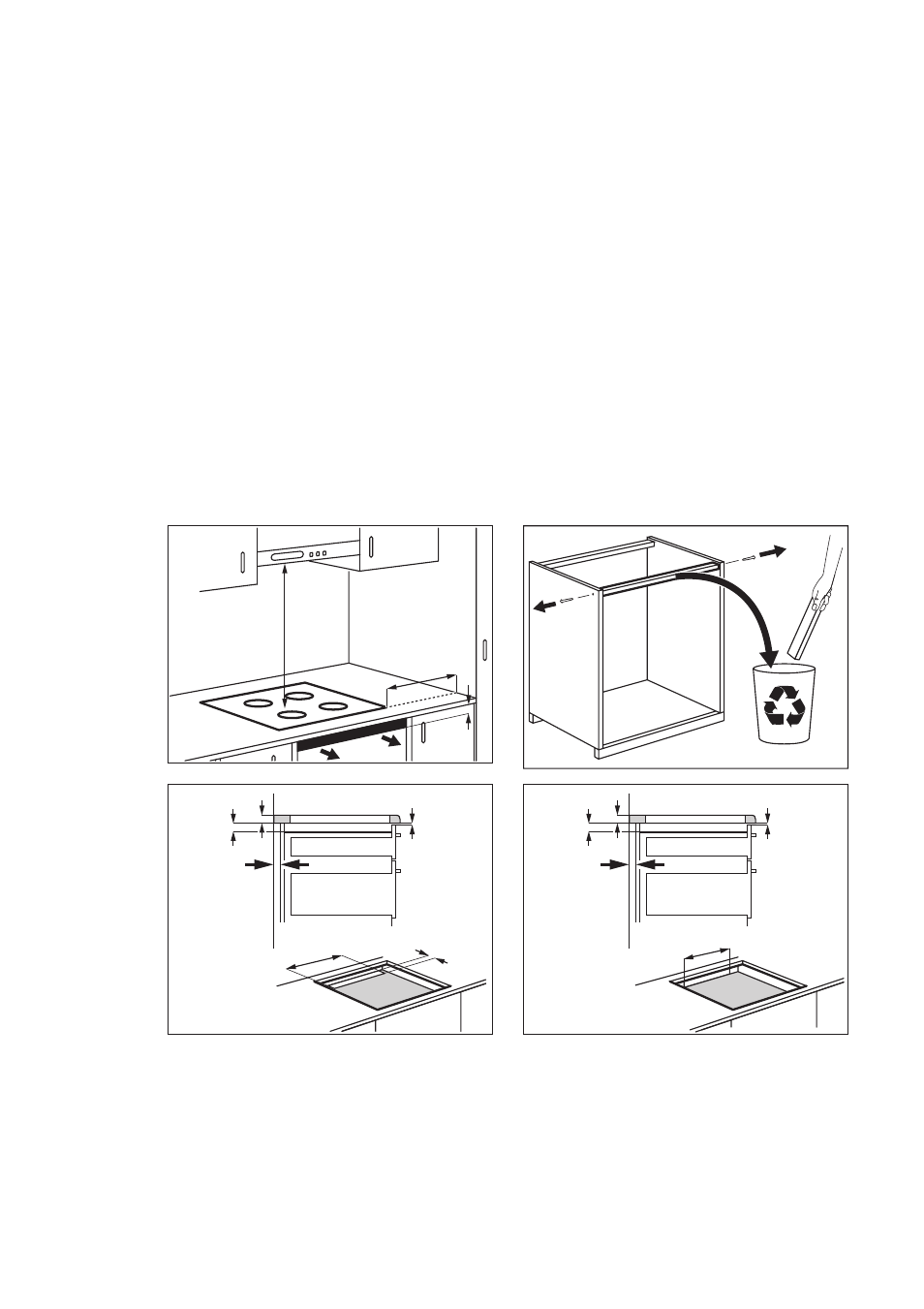

8.4 Montaż
min.
50mm
min.
500mm
min.
2mm
< 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min
30 mm
min. 500 mm
> 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min. 500 mm
