des encastradas adequadas e nas su-
perfícies de trabalho, de acordo com
as normas.
8.2 Cabo de ligação
• O aparelho é fornecido com um cabo
de ligação.
• Se o cabo se danificar, substitua-o por
um cabo especial (tipo H05BB-F
Tmáx. 90 °C; ou superior). Contacte o
seu Centro de Assistência local.
8.3 Para fixar o vedante.
• Limpe a área de trabalho na zona da
secção cortada.
• Cole a tira vedante fornecida na extre-
midade inferior do aparelho, ao longo
da extremidade exterior da vitrocerâ-
mica. Não estique a tira. Deixe as ex-
tremidades no meio de um dos lados.
Quando cortar a tira à medida, acres-
cente alguns milímetros. Pressione as
duas pontas uma contra a outra.

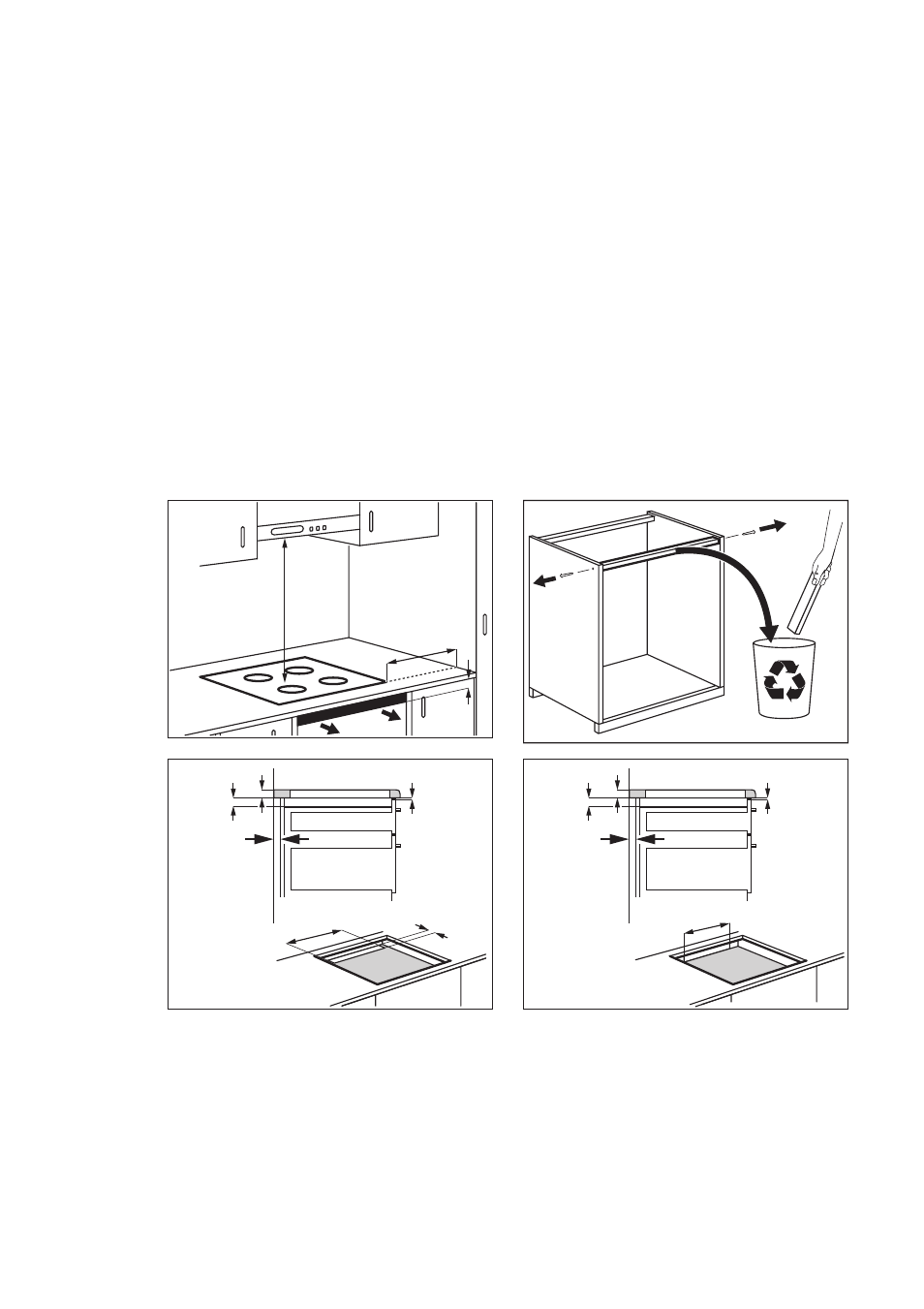

8.4 Montagem
min.
50mm
min.
500mm
min.
2mm
< 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min
30 mm
min. 500 mm
> 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min. 500 mm
