Идентификация компонентов

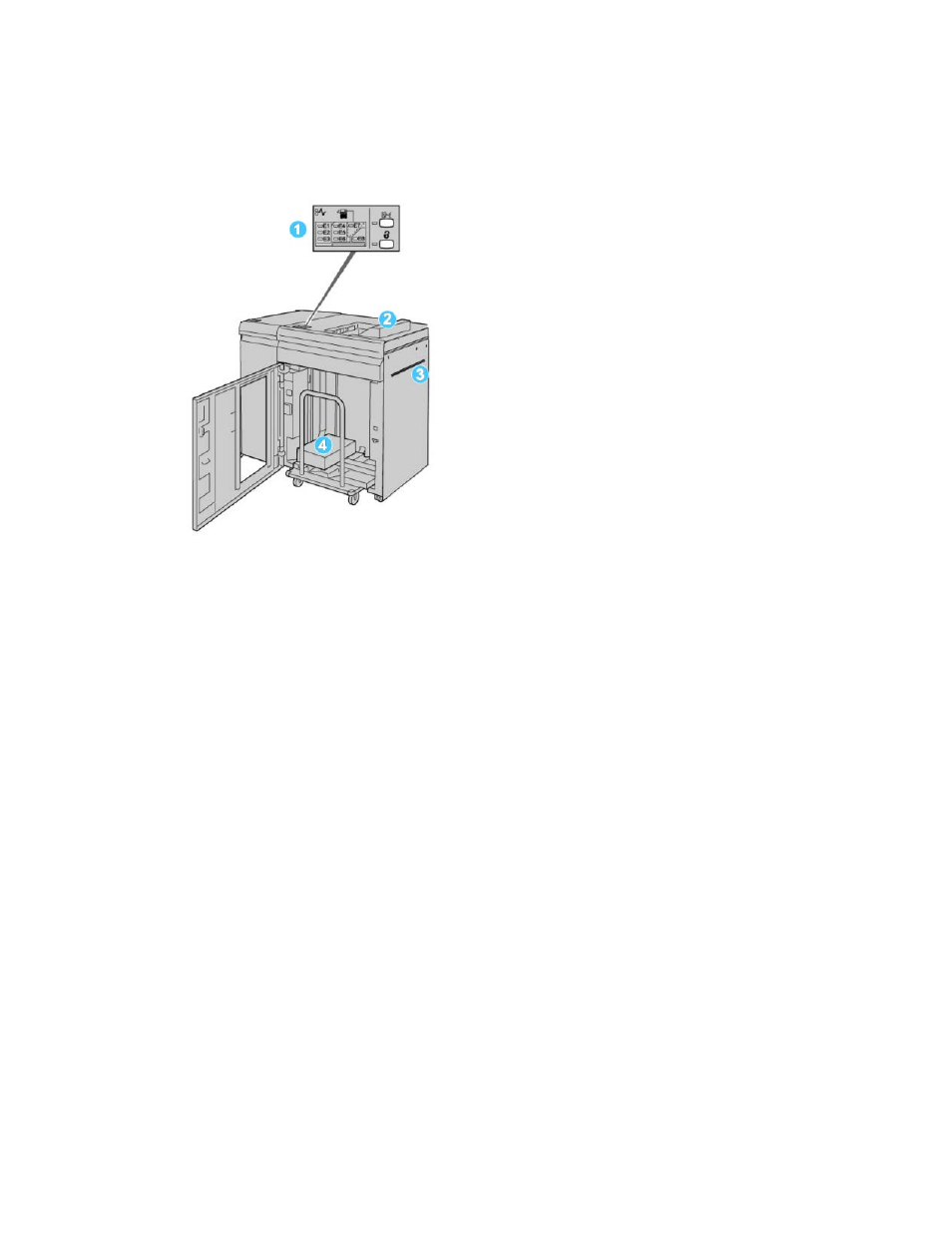

Компоненты укладчика большой емкости
1.
Панель управления – обеспечивает ручное управление функциями укладчика
HCS.
2.
Верхний лоток – максимальная емкость: 500 листов.
ПРИМЕЧАНИЕ
Наклейки должны выводиться в верхний лоток.
3.
Обходной лоток –используется, только когда установлено второе устройство
укладки/послепечатной обработки. Этот тракт служит для подачи материала
через укладчик HCS в другое подключенное устройство послепечатной обработки.
4.
Лоток/тележка укладчика – комплекты с подборкой (до 5000 листов)
транспортируются в лоток укладчика, расположенный на передвижной тележке
укладчика.
ПРИМЕЧАНИЕ
При использовании плотных или толстых листов в лоток/тележку укладчика может
вмещаться менее 5000 листов.
