Руководство пользователя для модуля прессования и подрезки
SquareFold
4
Краткий обзор
1a.
1b.
1c.
1d.
1. 2.
2a.
2b.
2c.
2d.
3.
3a.
3b.
3c.
3d.
На панели управления содержатся следующие
элементы.
Индикаторы неисправности – загораются при
возникновении неисправности или застревании на
каком-то участке модуля прессования и подрезки
SquareFold или в финишере.

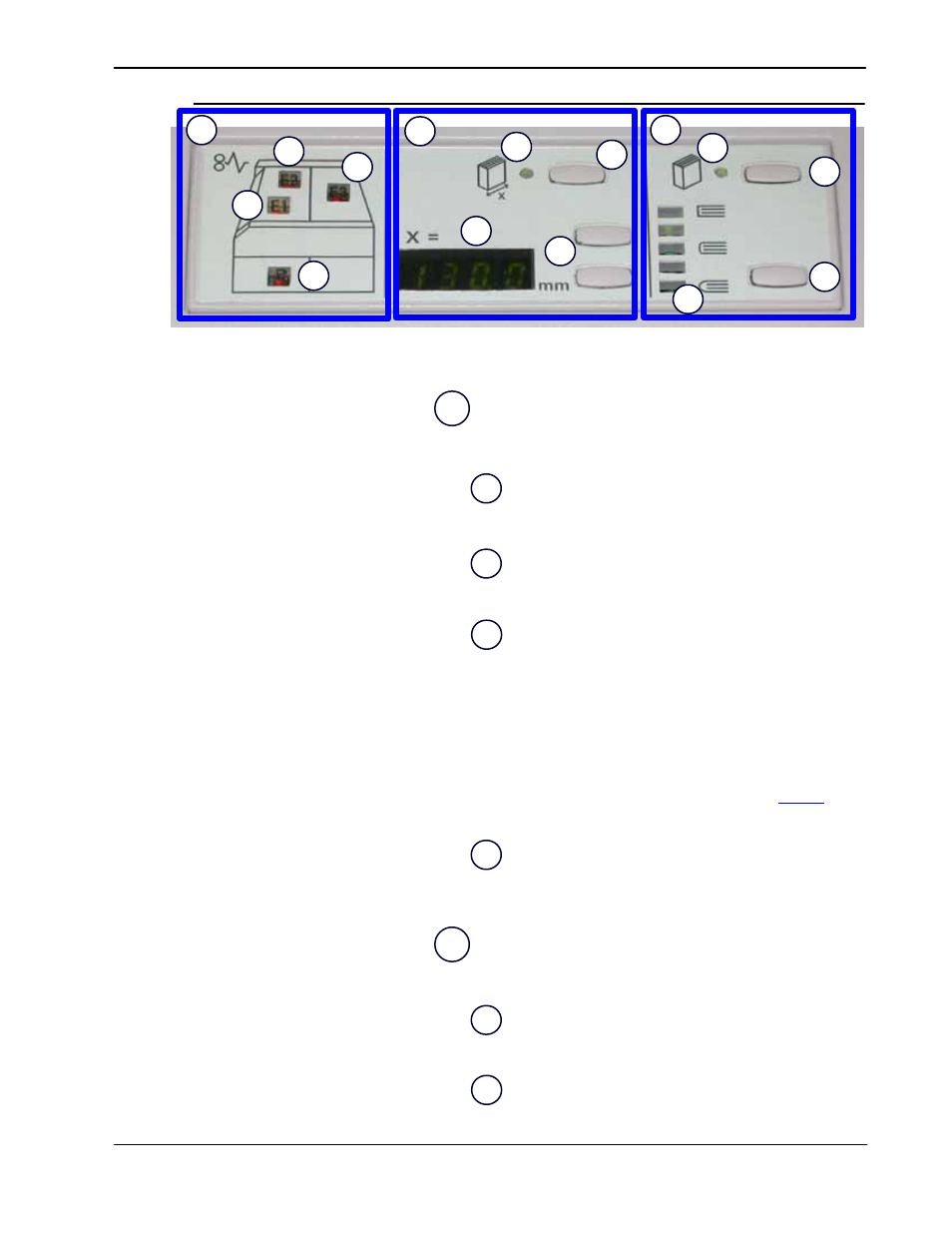

Панель управления
Данный индикатор загорается при застревании
брошюры на участке выхода из финишера.
Данный индикатор загорается при застревании на
участке формирования прямоугольного корешка.
Данный индикатор загорается при застревании на
участке подрезки.
Данный индикатор загорается при выдвигании
сборника отходов подрезки или при его
заполнении.
Функции подрезки – в этой области панели
управления содержатся следующие элементы.
2.
1.
1b.
1c.
1d.
Индикатор питания резака – горит, когда включен
режим подрезки.
Кнопка включения резака – служит для включения
и отключения режима подрезки.
2a.
2b.
Совет . Когда загорается один из этих индикаторов (1a,
1b, 1c), можно открыть верхние крышки и устранить
застревание/неисправность. При работе в штатном
режиме и при простое аппарата верхние крышки
открывать нельзя. Сведения по устранению
застревания/неисправности приведены на стр. 12.
1a.
