Общее описание
Руководство пользователя
2
модуля прессования и обрезки SquareFold
1.
2.
3.
4.
5.

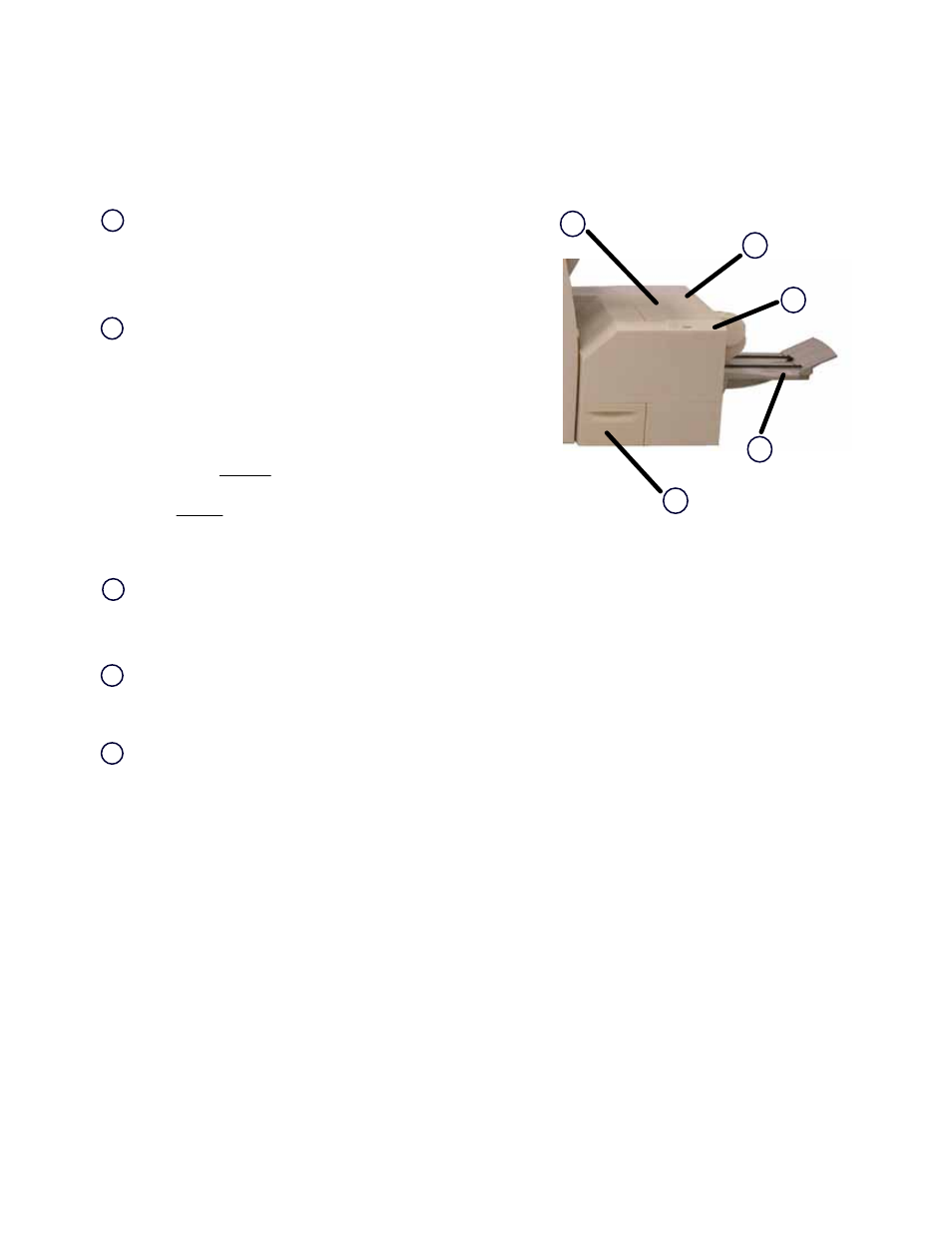

Основные компоненты это:
Верхняя
левая крышка: эту крышку нужно открывать,
чтобы удалять застревания бумаги. На этом участке
находится механизм прямоугольного прессования
корешка.
Верхняя
правая крышка: эту крышку нужно открывать,
чтобы удалять застревания бумаги. На этом участке
находится механизм обрезки.
Верхние крышки нельзя открывать во время работы аппарата
или когда он находится в режиме холостого хода. Крышки можно
открывать только когда горит соответствующий индикатор (см.
стр. 4) и застревание или ошибка произошли в пределах модуля
прессования и обрезки.
Выходной
лоток брошюровщика: данный лоток принимает брошюры с прямоугольным корешком,
поступающие из финишера.
Сборник
отходов триммера: в него поступают обрезки/отходы триммера. Чтобы опустошить сборник
отходов его следует выдвинуть и вытащить из аппарата.
Панель
управления: панель управления состоит из мнемосхематического дисплея, кнопок и
различных индикаторных ламп. Панель управления подробно описана на стр. 4.
Идентификация
компонентов
Основные
компоненты
Подсказка
1.
2.
3.
4.
5.
