Ознакомление с принтером
4
Составные части принтера

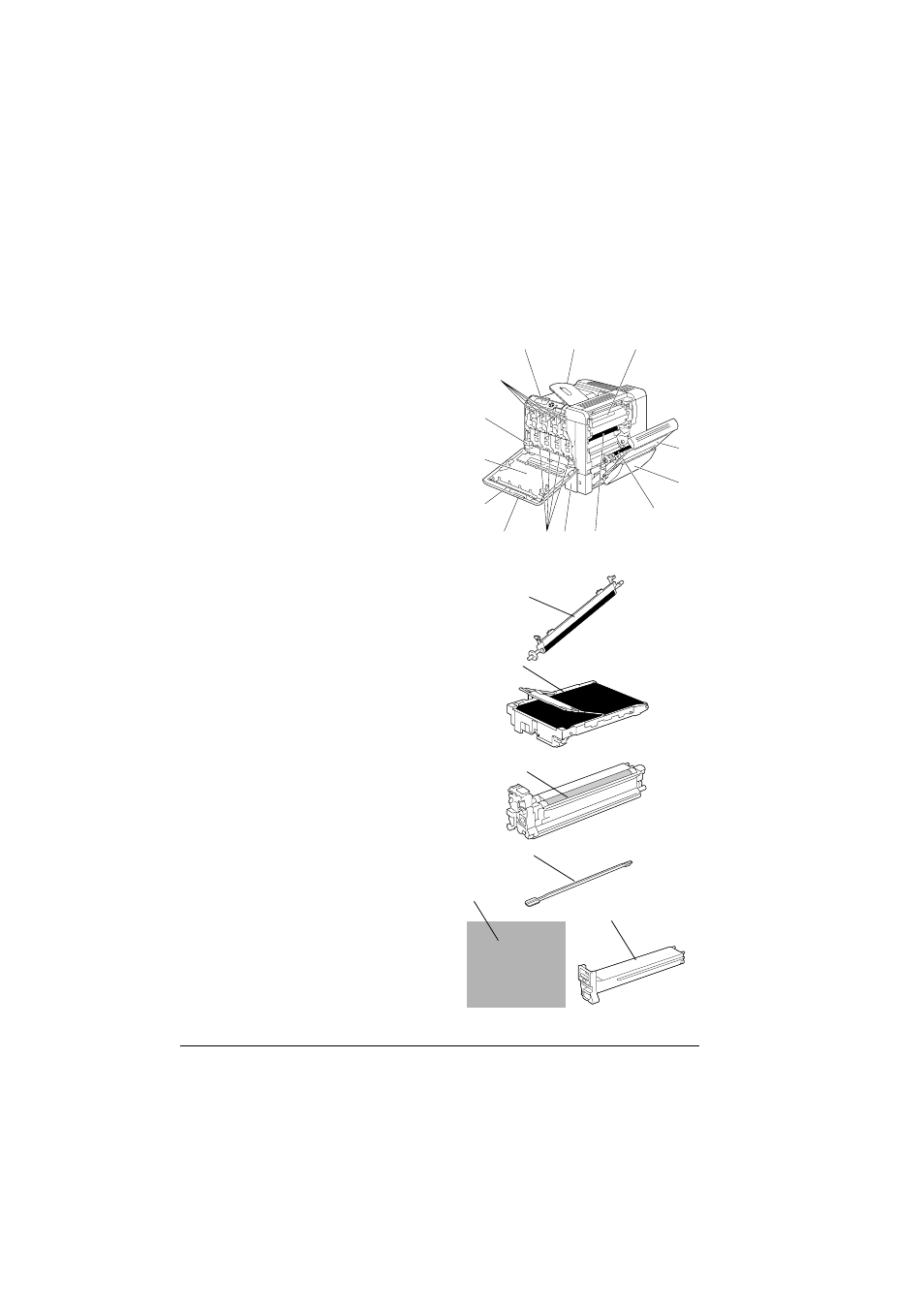

На следующих рисунках изображены составные части принтера,
названия которых используются во всем Руководстве, поэтому
ознакомьтесь с ними внимательно.
Вид спереди
1. Панель управления
2. Выходной лоток
3. Блок закрепления
4. Правая крышка
5. Лоток 1 (Лоток ручной подачи)
6. Ролик переноса
7. Блок ремня переноса
8. Лоток 2
9. Блок печати
10. Рукоятка
11. Инструмент очистки линзы
лазера
12. Передняя крышка
13. Бачок избыточного тонера
14. Тонер-картридж
1
