Инструкция по эксплуатации
5
HA-1400T

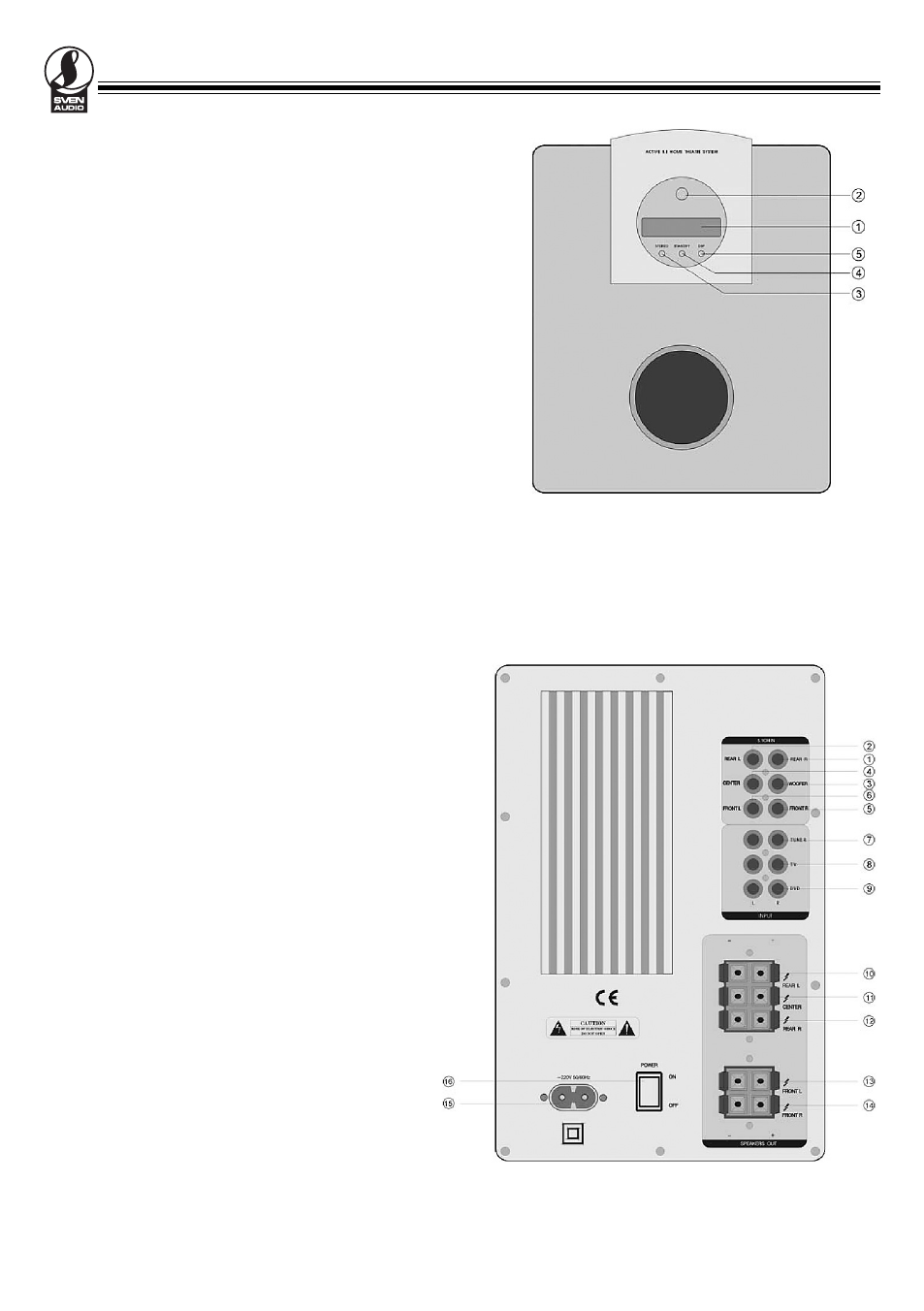

4. ПЕРЕДНЯЯ И ЗАДНЯЯ ПАНЕЛИ САБВУФЕРА
Передняя панель
(1) Дисплей
(2) ИК-приемник получает сигнал, посылаемый пультом ДУ
(3) Индикатор включения стереовходов
(4) STANDBY – индикатор включения дежурного режима
(5) Индикатор включения 5.1 Virtual Surround
Задняя панель
(1-6) Входные гнезда для подключения AC-3 è DTS-сигналов
(7) Разъем входа тюнера
(8) Разъем входа TV
(9) Разъем входа DVD
(10) Аудиовыход левого тылового канала
(11) Аудиовыход центрального канала
(12) Аудиовыход правого тылового канала
(13) Аудиовыход левого фронтального канала
(14) Аудиовыход правого фронтального канала
(15) Кабель питания
(16) Выключатель питания
Рис. 1.
Рис. 2.
