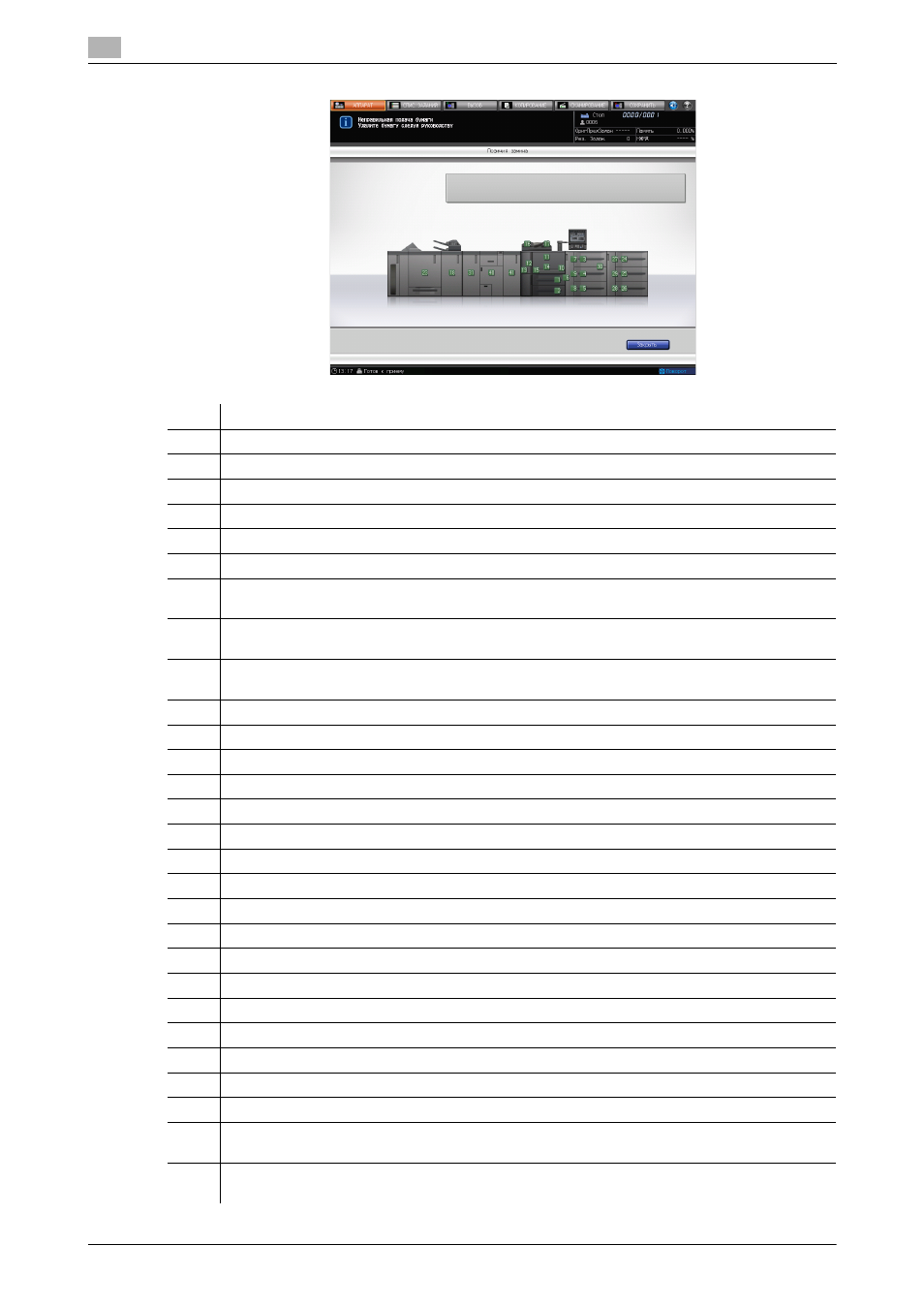

При появлении сообщения [Неправильная подача бумаги]
10
10-14
bizhub PRESS 1250/1250P/1052 bizhub PRO 1052
10.2
№
Местонахождение
1
Лоток 1 (лоток для осн.компл.)
2
Лоток 2 (лоток для осн.компл.)
3
Лоток 3 (устройство подачи бумаги PF-703/PF-706)
4
Лоток 4 (устройство подачи бумаги PF-703/PF-706)
5
Лоток 5 (устройство подачи бумаги PF-703/PF-706)
6
Секция вертикального перемещения в правой части основного блока
7
Секция горизонтального перемещения лотка 3 (устройство подачи бумаги
PF-703/PF-706)
8
Секция горизонтального перемещения лотка 5 (устройство подачи бумаги
PF-703/PF-706)
9
Секция горизонтального перемещения лотка 4 (устройство подачи бумаги
PF-703/PF-706)
10
Входное отверстие основного блока
11
Узел барабана
12
Узел термозакрепления
13
Узел термозакрепления/АДУ
14
АДУ
15
АДУ
16
АПД (секция подачи/вывода)
17
АПД (секция реверсирования)
18
Устройство фальцевания FD-503
19
Накопитель большой емкости LS-505 (1-й блок)
20
Накопитель большой емкости LS-505 (2-й блок)
21
Устройство изготовления брошюр SD-506
22
Финишер FS-532
23
Устройство клеевого скрепления PB-503
24
Лоток 6 (устройство подачи бумаги PF-703/PF -706)
25
Лоток 7 (устройство подачи бумаги PF-703/PF -706)
26
Лоток 8 (устройство подачи бумаги PF-703/PF -706)
27
Секция горизонтального перемещения лотка 6 (устройство подачи бумаги PF-703/
PF -706)
28
Секция горизонтального перемещения лотка 8 (устройство подачи бумаги PF-703/
PF -706)
