Ознакомление с принтером 1-4
Составные части принтера

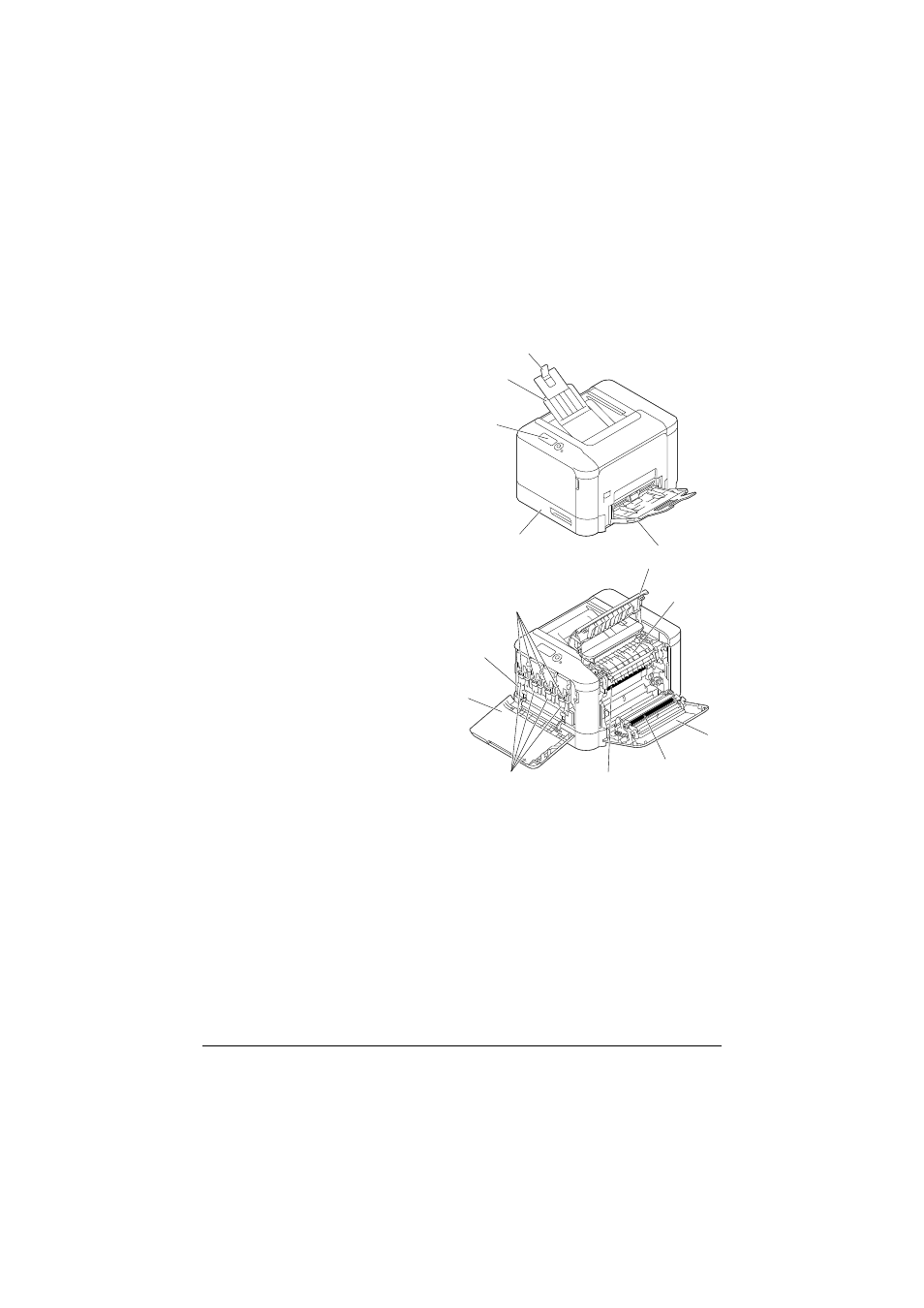

На следующих рисунках изображены составные части принтера,
названия которых используются во всем Руководстве, поэтому озна-
комьтесь с ними внимательно.
Вид спереди
1—Панель управления
2—Выходной лоток
3—Упор бумаги
4—Лоток 1 (лоток ручной
подачи)
5—Лоток 2
6—Извлечение обложки
7—Блок закрепления
FU-P02
8—Правая крышка
9—Ролик переноса TF-P04
10—Блок ленты переноса
TF-P05
11—Блоки отображения
12—Передняя крышка
13—Бачок избыточного
тонера WB-P03
14—Тонер-картридж
4
5
1
2
3
6
7
8
9
10 11
12
13
14
