Компоненты на системной плате
Системная плата (иногда называемая также материнской платой)
представляет собой главную схемную плату на компьютере. Она
обеспечивает работу основных функций компьютера и поддержку различных
устройств, которые устанавливаются на заводе-изготовителе либо могут быть
установлены пользователем.

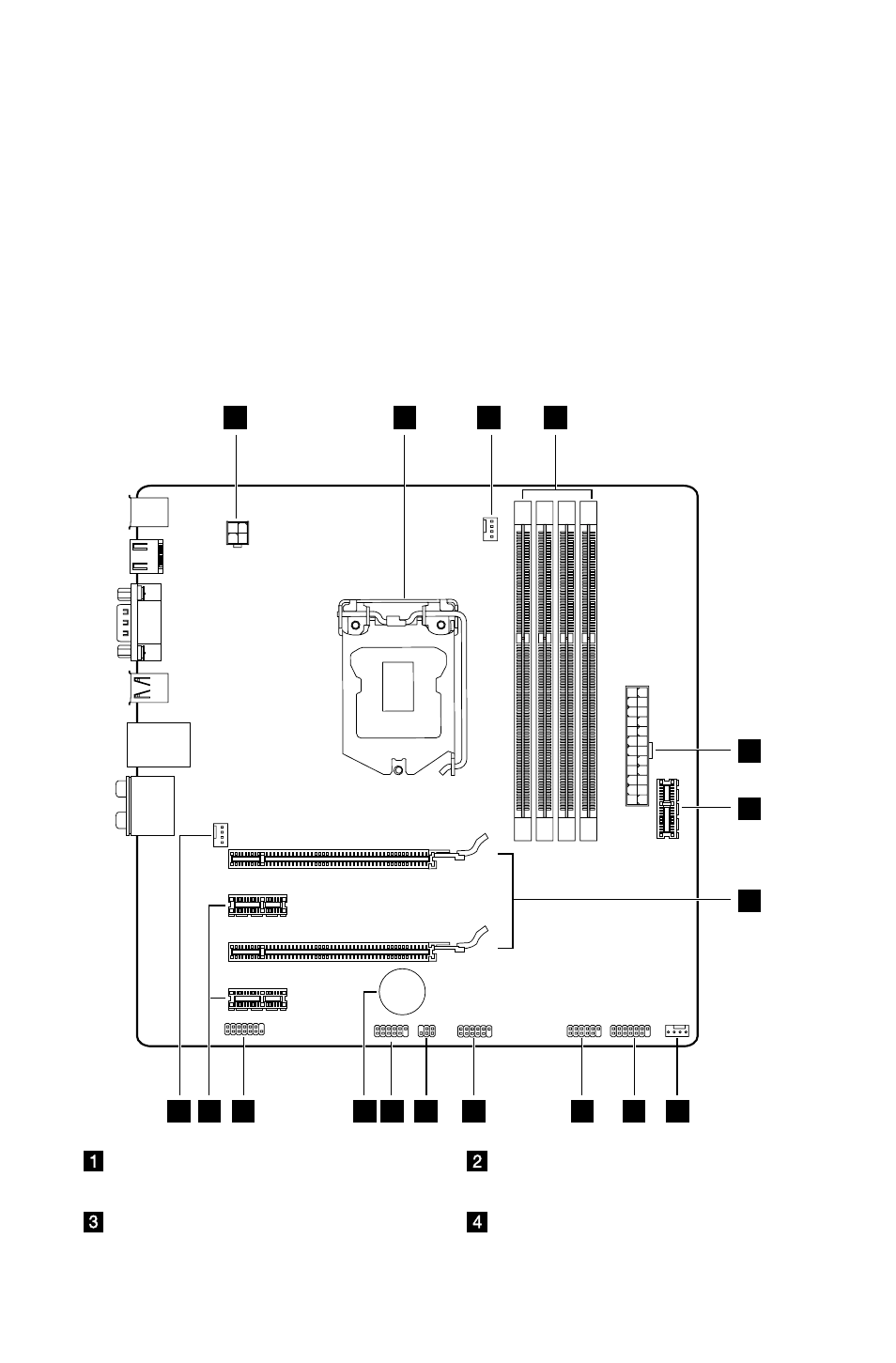

На следующем рисунке показано расположение компонентов на системной
плате.
Lenovo K430
1
2
3
4
5
8
9
6
7
10
11
13 12
14
15
16
17
Разъем питания 12 В
Микропроцессор
и теплоотвод
Разъем вентилятора
микропроцессора
Разъемы памяти (4)
