Приложение. Инструкции CRU
39

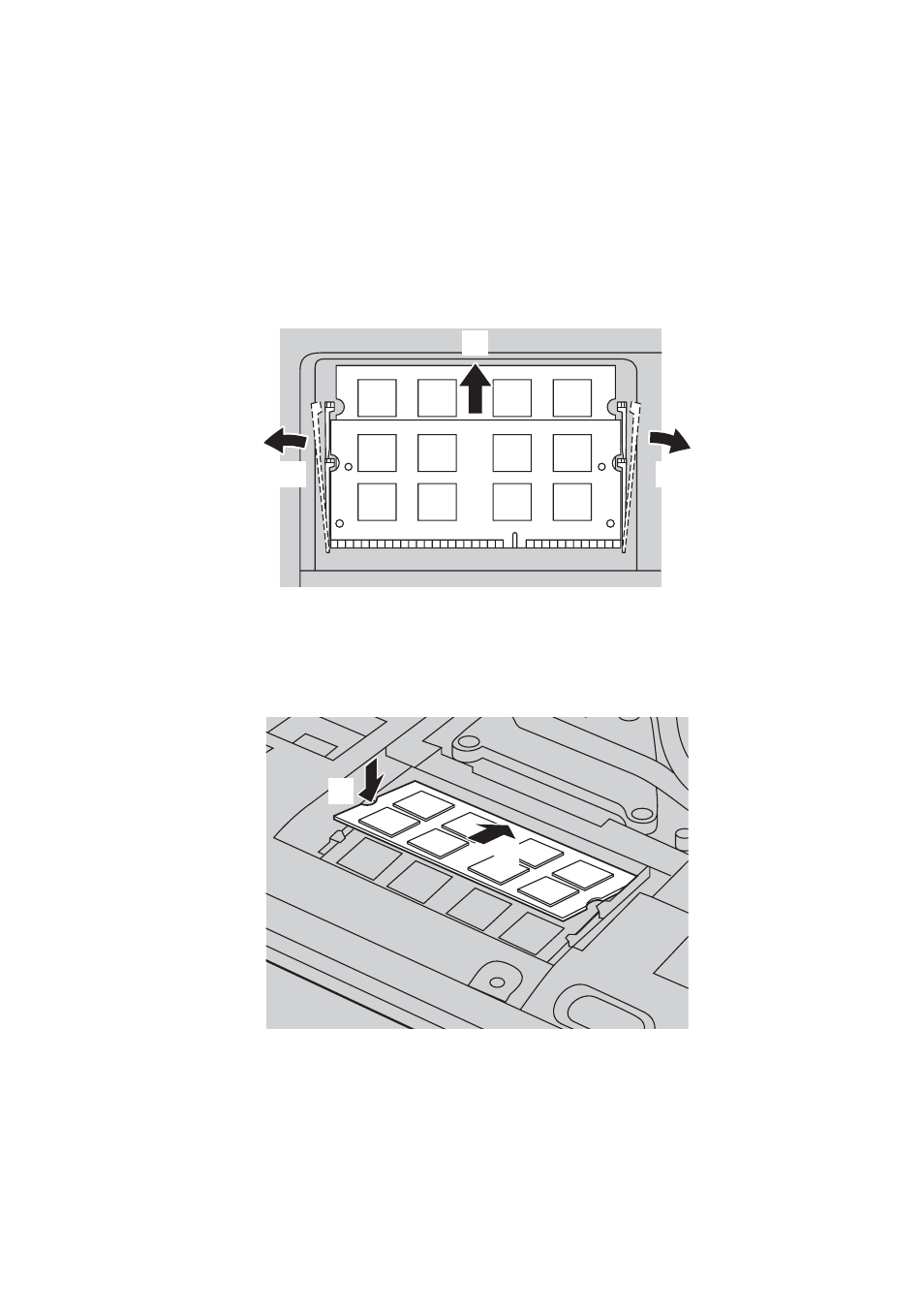

6 Если в разъеме памяти уже установлены два модуля DDR3L SDRAM,
извлеките один из них, чтобы освободить место для нового модуля,
одновременно отжав защелки по обоим краям разъема. Не выбрасывайте
старый модуль памяти DDR3L SDRAM, чтобы его можно было
использовать впоследствии.
7 Совместите насечку модуля памяти DDR3L SDRAM с выступом разъема и
аккуратно вставьте модуль DDR3L SDRAM в разъем под углом 30-45°.
8 Вставьте модуль DDR3L SDRAM в разъем, чтобы защелки по обоим краям
разъема находились в закрытом положении.
9 Выровняв хомуты крепления с соответствующими отверстиями,
установите на место крышку отсека.
0 Установите винты на место.
A Установите батарею на место.
B Снова переверните компьютер.
C Подключите адаптер питания и кабели к компьютеру.
b
a a
b
a
