ПОДКЛЮЧЕНИЕ КОМПОНЕНТОВ АКУСТИЧЕСКОЙ СИСТЕМЫ
Подключение компонентов акустической системы
Типы контактов на задней панели громкоговорителя или ресивера
и способы подключения к ним
ПРИМЕЧАНИЯ
• Убедитесь, что питание всех подключаемых компонентов отключено.
• Будьте внимательны, не перепутайте полярность контактов при подключении компонентов системы,
в противном случае звуковая картина будет искажена либо звука не будет вообще. Контакт красного
цвета на громкоговорителе обладает положительной полярностью и должен быть подключен к контакту
с полярностью «+» на ресивере (также красного цвета). Аналогично подключается контакт черного цвета,
обладающий отрицательной полярностью.

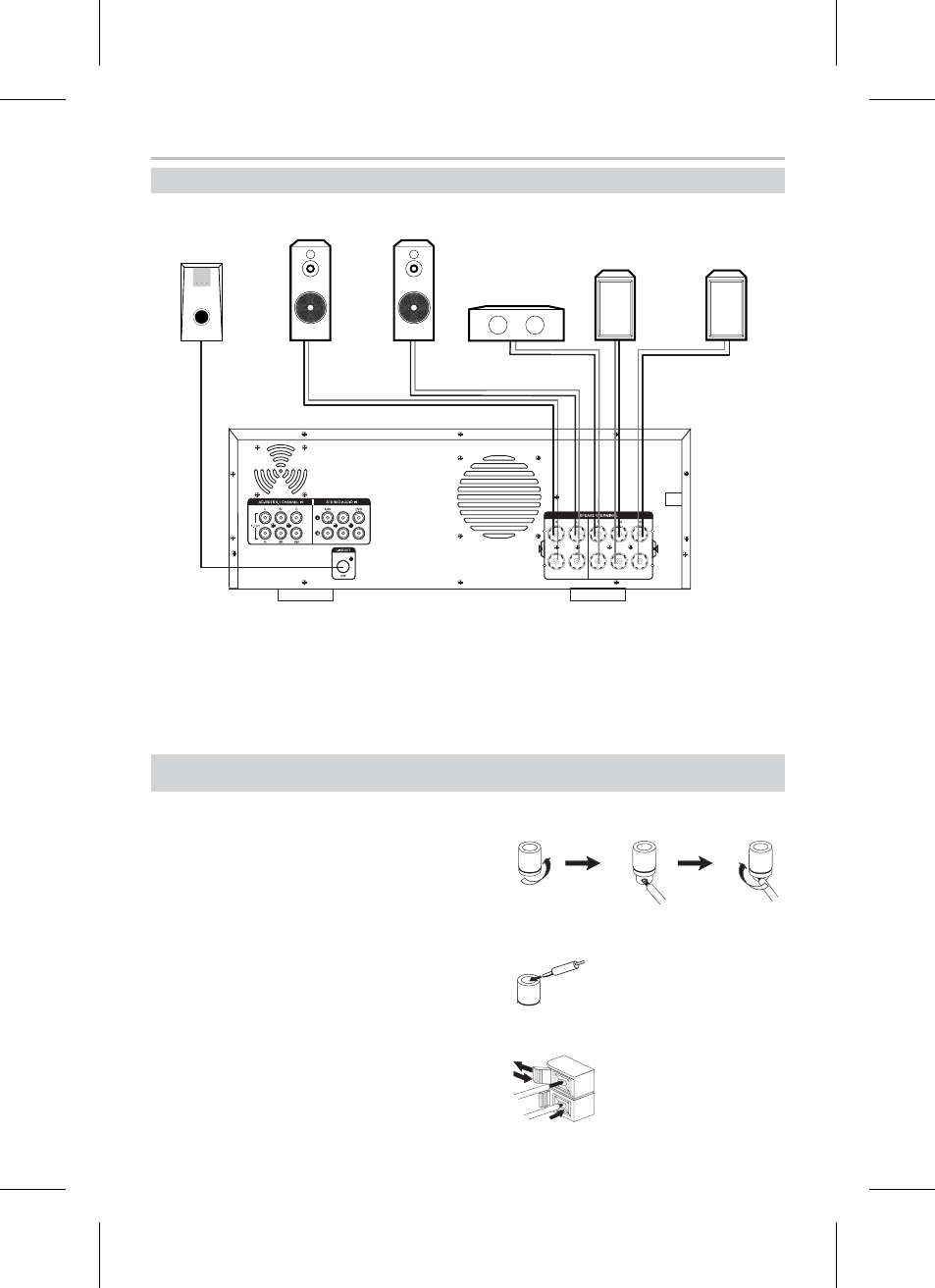

Задняя панель ресивера
Винтовые клеммы типа «Банан»
Способ подключения 1:
:
Поворачивая винтовую клемму против часовой
стрелки, ослабьте зажим настолько, чтобы можно
было вставить оголенный провод в открывшееся
отверстие.
;
Вставьте оголенный провод.
<
Закрутите винтовую клемму по часовой стрелке до упора.
Способ подключения 2:
Разъем «Банан»
• Для подключения к винтовым клеммам можно
использовать провода с разъемом «Банан».
Зажимы для оголенных проводов
:
Отожмите зажим.
;
Вставьте оголенный провод.
<
Отпустите зажим, чтобы он вернулся
в исходное положение.
:
;
<
:
;
<
Cабвуфер
Правый
фронтальный
грокоговоритель
Левый
фронтальный
грокоговоритель
Левый
грокоговоритель
окружающего звука
Правый
грокоговоритель
окружающего звука
Центральный
грокоговоритель
