Установка и обслуживание
1. Соедините сабвуфер с кабелями сателлитов (рис.3).
2. Вставьте разъемы сигнальных кабелей в выходные розетки звуковой карты компьютера , аудио- , видеоплейера
и т.п. , затем соедините вилки сигнальных кабелей с соответствующими входными розетками сабвуфера (рис.2).
3. Вставьте вилку питания в сетевую розетку.
4. Поверните ручки регуляторов громкости на минимум и включите питание (рис. 1).
5. Подстройте ручки регуляторов громкости на необходимый уровень.
6. Перед выключением питания поверните ручки регуляторов громкости на минимум.
!!! Для повышения качества воспроизведения пользуйтесь выходом звуковой карты Line-Out.
Если выход Line-Out занят или отсутствует , устанавливайте такой уровень входного сигнала , чтобы искажения
звука не были заметны.
Спецификация
Мощность (RMS):
сабвуфер – 25 Вт
сателлиты – 5 х 6 Вт
Блок питания: ~220 В , 50 Гц
Магнитное экранирование
Частотный диапазон: 20–20 000 Гц
Индикатор питания , сетевой выключатель ,
раздельные регуляторы громкости
Материал корпуса:
сабвуфер – дерево
сателлиты – пластик
Размеры: сабвуфер – 350 х 210 х 312 мм
сателлиты – 225 х 136 х 80 мм
Масса брутто: 13,8 кг
1. Основной регулятор громкости
2. Регулятор громкости сабвуфера
3. Выключатель питания
4. Выходные клеммы для подключения правого фронтального канала
5. Выходные клеммы для подключения левого фронтального канала
6. Выходные клеммы для подключения правого тылового канала
7. Выходные клеммы для подключения центрального канала
8. Выходные клеммы для подключения левого тылового канала
9. Входные гнезда каналов 5.1
10. Входное гнездо для подключения сетевого кабеля
VOLUME
SUBWOOFER
ON
1
2
3
FRONT L
CENTER
REAR L
FRONT R
WOOFER
REAR R REAR R
REAR L
CENTER
FRONT R
FRONT L
SPEAKERS OUT
5.1. CH IN
4
5
6
7
8
- +
9
10

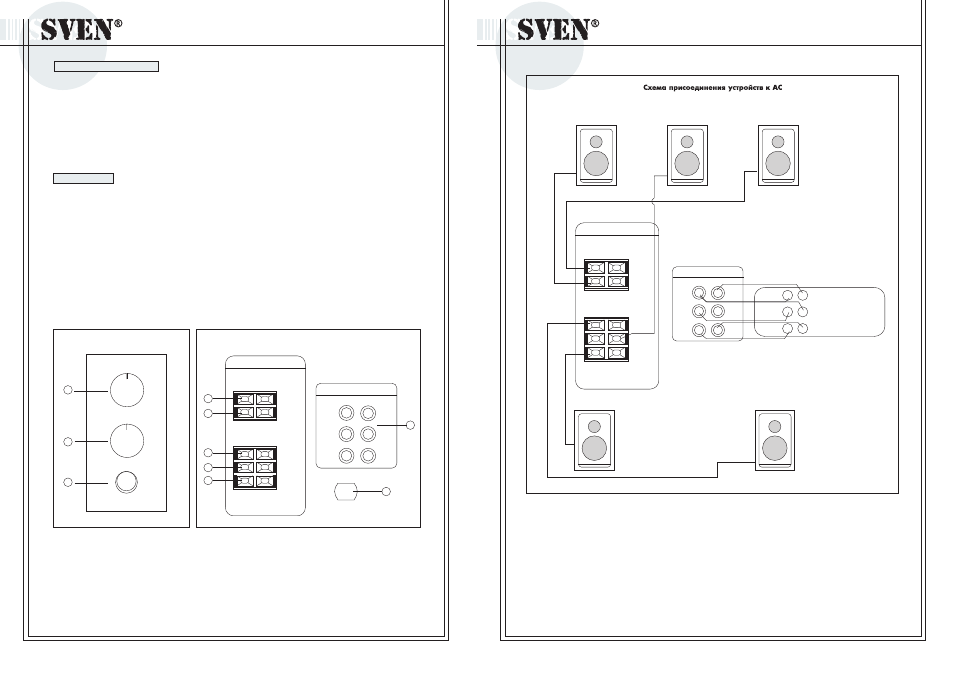

Передняя панель сабвуфера Коммутационная панель сабвуфера
Рис. 1. Рис. 1. Рис. 2. Рис. 2.
REAR R
REAR L
CENTER
FRONT R
FRONT L
SPEAKERS OUT
FRONT L
CENTER
REAR L
FRONT R
WOOFER
REAR R
5.1. CH IN
FRONT L
CENTER
REAR L REAR R
WOOFER
FRONT R
DVD-проигрыватель
с декодером или
звуковая плата
ЛЕВАЯ ФРОНТАЛЬНАЯ АС ЦЕНТРАЛЬНАЯ АС ПРАВАЯ ФРОНТАЛЬНАЯ АС
ЛЕВАЯ
ТЫЛОВАЯ АС
ПРАВАЯ
ТЫЛОВАЯ АС
Рис. 3. Рис. 3.
