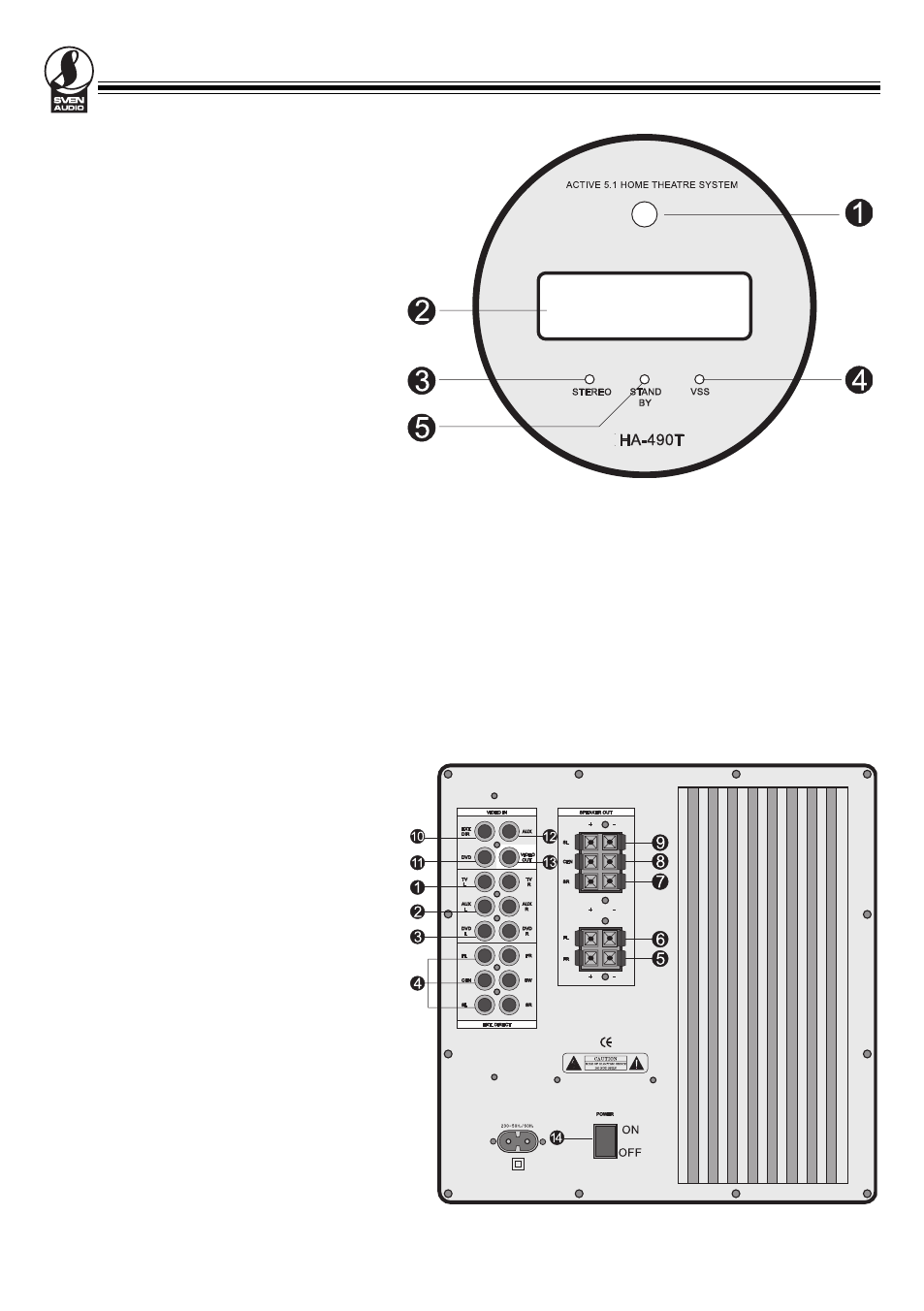

4. ПЕРЕДНЯЯ И ЗАДНЯЯ ПАНЕЛИ САБВУФЕРА
Передняя панель
(1) ИК-приемник получает сигнал, посылаемый
пультом ДУ.
(2) Экран электролюминесцентного
динамического дисплея. Отображает состояние
системы.
(3) Индикатор включения стереовхода.
Загорается при подаче сигнала на входы DVD,
AUX èëè TV. При нажатии кнопки (6) SOUND
MODE на пульте ДУ происходит переключение в
стереорежим.
(4) VSS – индикатор виртуального объемного
5.1-канального звучания. Загорается при подаче
сигнала на входы DVD, AUX èëè TV. При нажатии
кнопки (6) SOUND MODE на пульте ДУ
происходит переключение в режим
5.1-канального звучания по выходу.
(5) STANDBY – индикатор включения дежурного
режима. Загорается при нажатии кнопки STANDBY на пульте ДУ для входа в дежурный режим.
Задняя панель
(1) TV аудиовход для подключения телевизора.
(2) AUX аудиовход для подключения
дополнительного устройства.
(3) DVD аудиовход для подключения DVD-
проигрывателя.
(4) EXT.DIRECT аудиовход для подключения 5.1-
канального выхода DVD-проигрывателя
с декодером.
(6) Аудиовыход правого канала для подключения
колонки правого канала.
(7) Аудиовыход левого канала для подключения
колонки левого канала.
(8) Аудиовыход правого тылового канала для
подключения колонки правого тылового канала.
(9) Аудиовыход левого тылового канала для
подключения колонки левого тылового канала.
(10) EXT.DIRECT видеовход для подключения 1-го
DVD-проигрывателя.
(11) DVD видеовход для подключения 2-го DVD-
проигрывателя.
(12) AUX видеовход для подключения
дополнительного устройства.
(13) Видеовыход для подключения телевизора.
(14) POWER – выключатель питания.
