Инструкция по эксплуатации
7
HA-1410T
6.2. Подключение колонок
Предупреждение!
Не замыкайте между собой концы акустического кабеля.
Всегда соблюдайте полярность. Плюсовой акустический провод подсоедините к плюсовой клемме усилителя, минусовой
акустический провод подсоедините к минусовой клемме усилителя.
Для подключения кабеля откройте зажим, вставьте в отверстие зажима конец кабеля и отпустите пружину зажима.

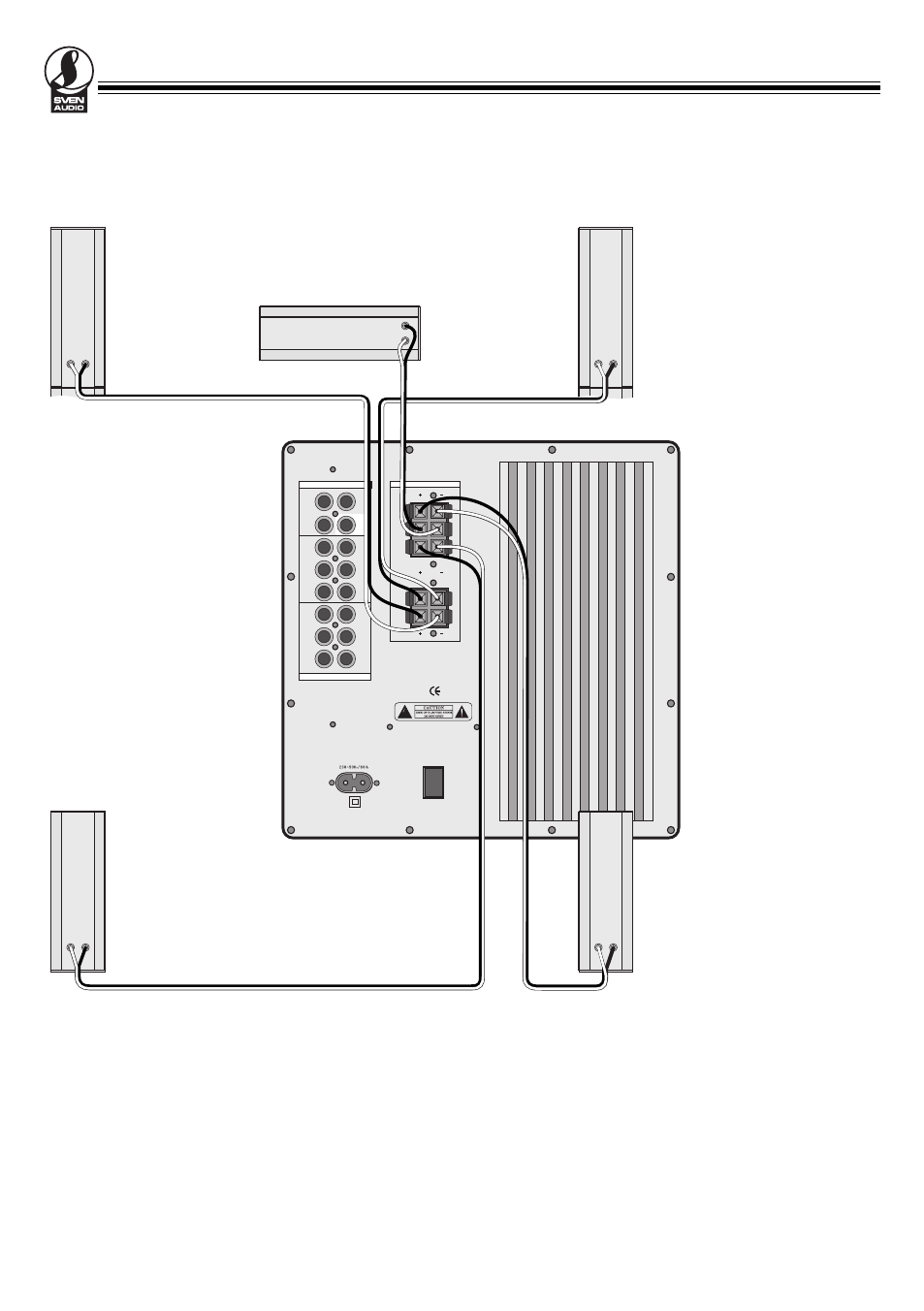

Подключение акустической системы к сабвуферу проводите в соответствии с рисунком 5.
DVD DVD
AUX AUX
SL SL
CEN CEN
FL FL
SR SR
SW SW
FR FR
EXT. DIRECT EXT. DIRECT
VIDEO VIDEO
OUT
OUT
DVD DVD
L
L
AUX AUX
L
L
TV TV
L
L
DVD DVD
R
R
AUX AUX
R
R
TV TV
R
R
EXT. EXT.
DIR
DIR
VIDEO IN VIDEO IN SPEAKER OUT SPEAKER OUT
FR FR
SR SR
FL FL
CEN CEN
SL SL
POWER POWER
ON
OFF
Рис. 5.
Правая
фронтальная
АС
Центральная АС
Левая
фронтальная
АС
Левая
тыловая
АС
Правая
тыловая
АС
