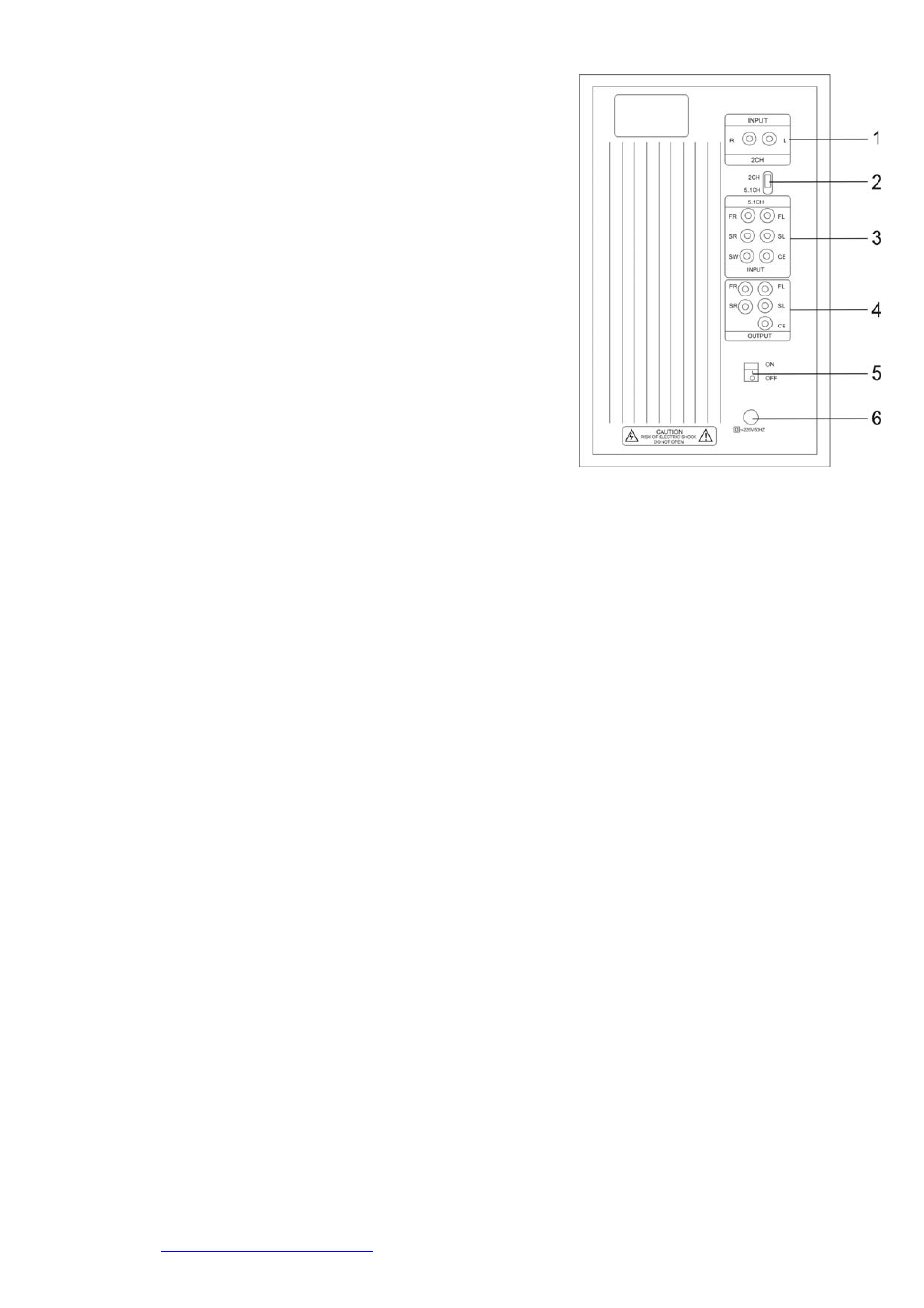

Общий вид задней панели сабвуфера
1. Разъемы (входы) для подключения внешнего источника
сигнала (DVD-плеера, видеомагнитофона), оснащенного
стерео аудио разъемами:
R – разъем для подключения правого канала
L – разъем для подключения левого канала
2. Переключатель режимов 2CH/5.1CH
3. Разъемы (входы) для подключения внешнего источника
сигнала (DVD-плеера, видеомагнитофона), оснащенного
5.1CH аудио разъемами:
FR – разъем для подключения правого фронтального
канала
FL – разъем для подключения левого фронтального
канала
SW – разъем для подключения канала сабвуфера
CE - разъем для подключения центрального канала
SR – разъем для подключения правого тылового канала
SL – разъем для подключения левого тылового канала
4. Разъемы 5.1CH для подключения колонок к сабвуферу:
CE - разъем для подключения центральной колонки
FL – разъем для подключения левой фронтальной колонки
FR – разъем для подключения правой фронтальной колонки
SL – разъем для подключения левой тыловой колонки
SR – разъем для подключения правой тыловой колонки
5. Кнопка выключения/включения электропитания POWER ON/OFF
6. Разъем питания
