Общие Сведения
1-6
5

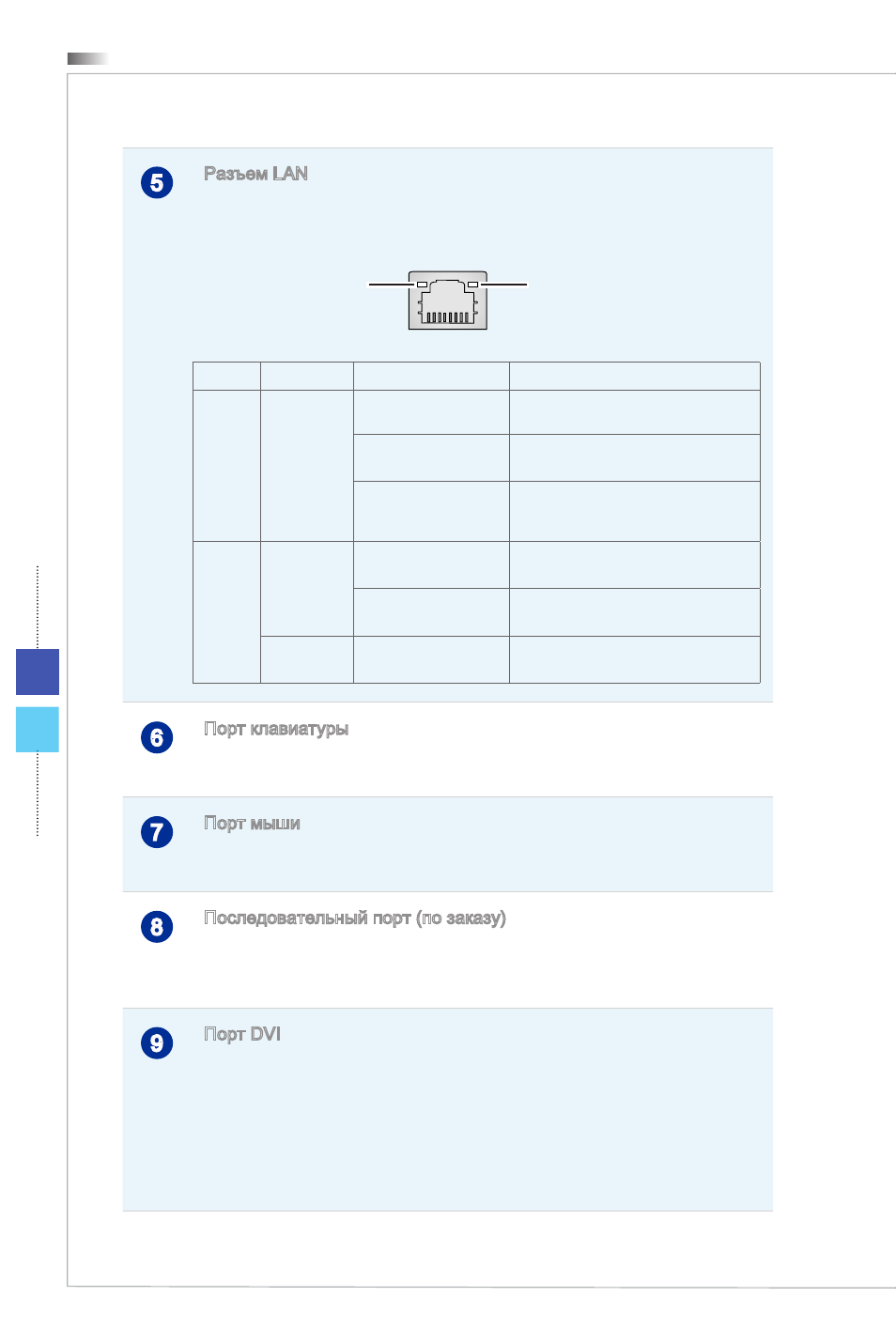

Разъем LAN
Стандартный сетевой разъем RJ-45 предназначен для
подключения к локальной вычислительной сети (ЛВС)� К нему
можно модключить сетевой кабель�
Зеленый/ Oранжевый
Желтый
LED
Цвет
Состояние LED
Режим работы
Левый
Желтый
Выкл�
Связь с локальной сетью не
установлена�
Вкл� (установившийся
режим)
Связь
с
локальной
сетью
установлена�
Вкл� (повышенная
яркость, мигание)
Компьютер обменивается данными
с другим компьютером в локальной
сети�
Правый
Зеленый
Выкл�
Выбрана скорость передачи данных
10 Мбит/с�
Вкл�
Выбрана скорость передачи данных
100 Мбит/с�
Оранжевый Вкл�
Выбрана скорость передачи данных
1000 Мбит/с�
6
Порт клавиатуры
Стандартный разъем DIN PS/2 клавиатуры для подключения
клавиатуры с интерфейсом PS/2�
7
Порт мыши
Стандартный разъем DIN PS/2 мыши для подключения мыши с
интерфейсом PS/2�
8
Последовательный порт (по заказу)
Данный последовательный порт поддерживает штрихкодовые
сканеры, штрихкодовые принтеры, вексельные принтеры,
машины кредитной карты, и т�д�
9
Порт DVI
Коннектор DVI (Digital Visual Interface) позволяет подключить
LCD монитор� Он обеспечивает высокоскоростное цифровое
соединение между компьютером и дисплеем� Для подключения
монитора, просто подключите кабель монитора к коннектору DVI,
а также убедитесь в том, что другой конец кабеля правильно
соединен с монитором (см� руководств пользователя монитора
для получения дополнительной информации�)
10
Порт VGA
Этот 15-контактный разъем типа DB предназначен для
подключения монитора�
11
Порт eSATA
Этот порт eSATA (External Serial ATA) используется для
соединения с внешним устройством eSATA�
12
Порт HDMI
Мультимедийный интерфейс высокой четкости (HDMI)
представляет собой полностью цифровой аудио- видеоинтерфейс,
позволяющий передавать несжатые потоки данных� Один кабель
HDMI поддерживает все ТВ-форматы, включая видео стандартной,
улучшенной или высокой четкости, а также многоканальные
цифровые аудиофайлы�
13
Аудио разъем
Вход аудио (Голубой) используется для подключения внешнего
CD проигрывателя, магнитофона или других звуковых устройств�
Выход аудио (Зеленый) используется для подключения наушников
или колонок�
Микрофон
(Розовый)
используется
для
подключения
микрофонов�
