Вид со стороны – Инструкция по эксплуатации MSI ADORA24G 0NCl
Страница 17
1-5
Серия Adora24

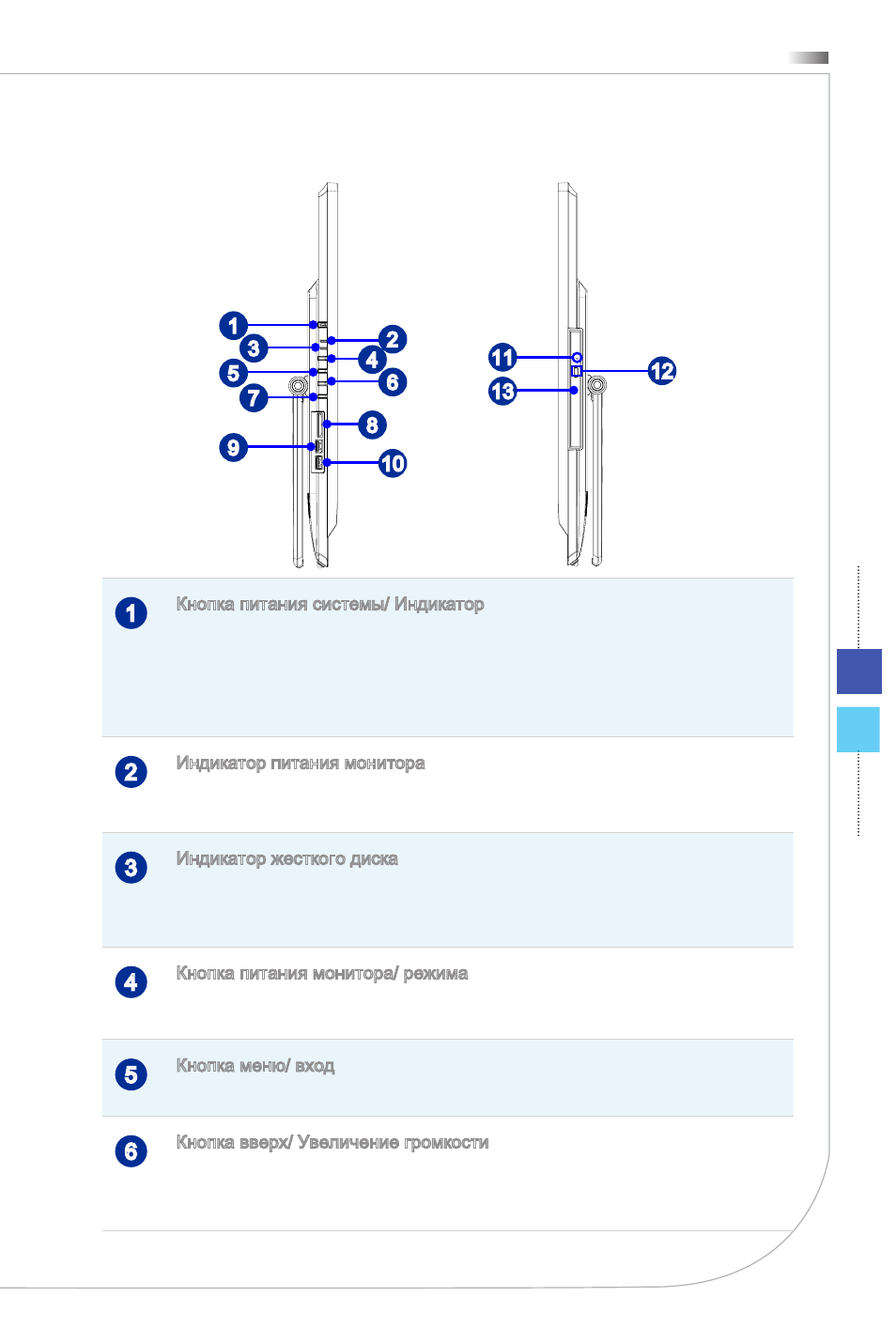

Вид со стороны
13
11
12
1
9
7
5
3
10
8
6
4
2
1
Кнопка питания системы/ Индикатор
Кнопка питания позволяет включать и выключать систему.
Светодиодный индикатор горит, если система включена, и гаснет после
выключения системы. Что касается режимов энергосбережения, то светодиодный
индикатор мигает в режиме S3 (сохранение данных в памяти) и гаснет в режиме
S4 (сохранение данных на диске).
2
Индикатор питания монитора
Индикатор питания мигает при включении монитора и гаснет при его
выключении.
3
Индикатор жесткого диска
Этот индикатор показывает состояние активности жёсткого диска. Он мигает
при доступе системы к данным жёсткого диска и не горит, когда не активность
определена.
4
Кнопка питания монитора/ режима
Эта кнопка работает в качестве кнопки питания монитора и в качестве
переключатели сигнального входа между PC и HDMI.
5
Кнопка меню/ вход
Нажмите эту кнопку для просмотра меню OSD или входа в подменю.
6
Кнопка вверх/ Увеличение громкости
При режиме меню, эта кнопка означает передвижения кусора или ручной выбор
OSD в дополнительных значений. Вне режима меню, она работает в качестве
кнопки увеличения громкости.
