Вид сверху и снизу – Инструкция по эксплуатации MSI AG240
Страница 15
Общие сведения
1-7
1-6
Общие сведения
1-7
1-6

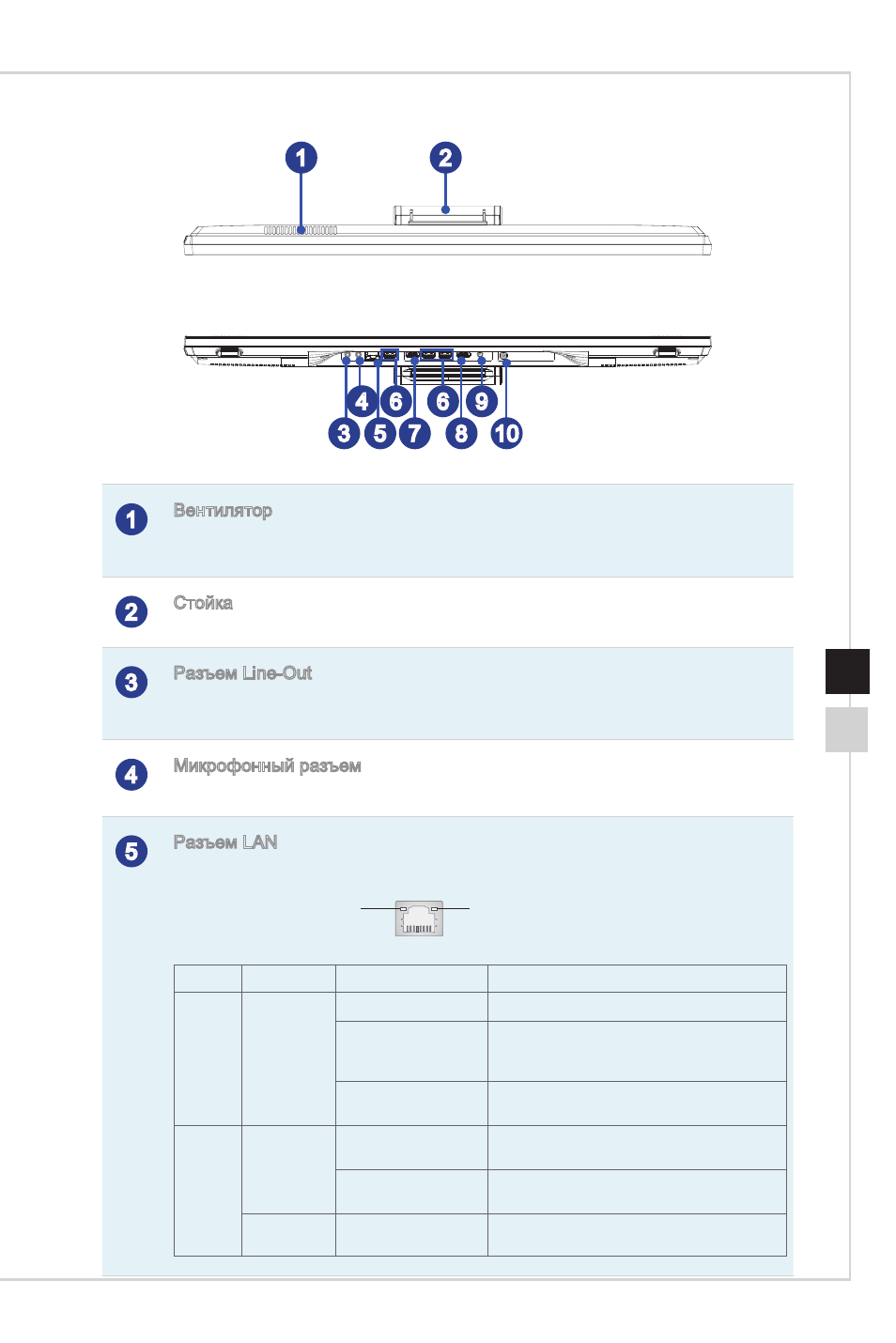

Вид сверху и снизу
10
2
1
8
6
9
5
4
3
6
7
1
Вентилятор
Вентиляционные отверстия в корпусе устройства обеспечивают конвекцию
воздуха и предотвращают перегрев устройства� Не закрывайте эти отверстия�
2
Стойка
Используйте стойку для установки системы на ровной и устойчивой поверхности�
3
Разъем Line-Out
Этот разъем используется для подключения наушников или активных
аудиосистем�
4
Микрофонный разъем
Разъем для подключения микрофонов�
5
Разъем LAN
Стандартный сетевой разъем RJ-45 предназначен для подключения к локальной
вычислительной сети (ЛВС)� К нему можно подключить сетевой кабель�
Желтый
Зеленый/ Oранжевый
LED
Цвет
Состояние LED
Режим работы
Левый
Желтый
Выкл�
Связь с локальной сетью не установлена�
Вкл�
(установившийся
режим)
Связь с локальной сетью установлена�
Вкл� (мигает)
Компьютер обменивается данными с
другим компьютером в локальной сети�
Правый Зеленый
Выкл�
Выбрана скорость передачи данных 10
Мбит/с�
Вкл�
Выбрана скорость передачи данных 100
Мбит/с�
Оранжевый
Вкл�
Выбрана скорость передачи данных 1000
Мбит/с�
