РУССКИЙ
11

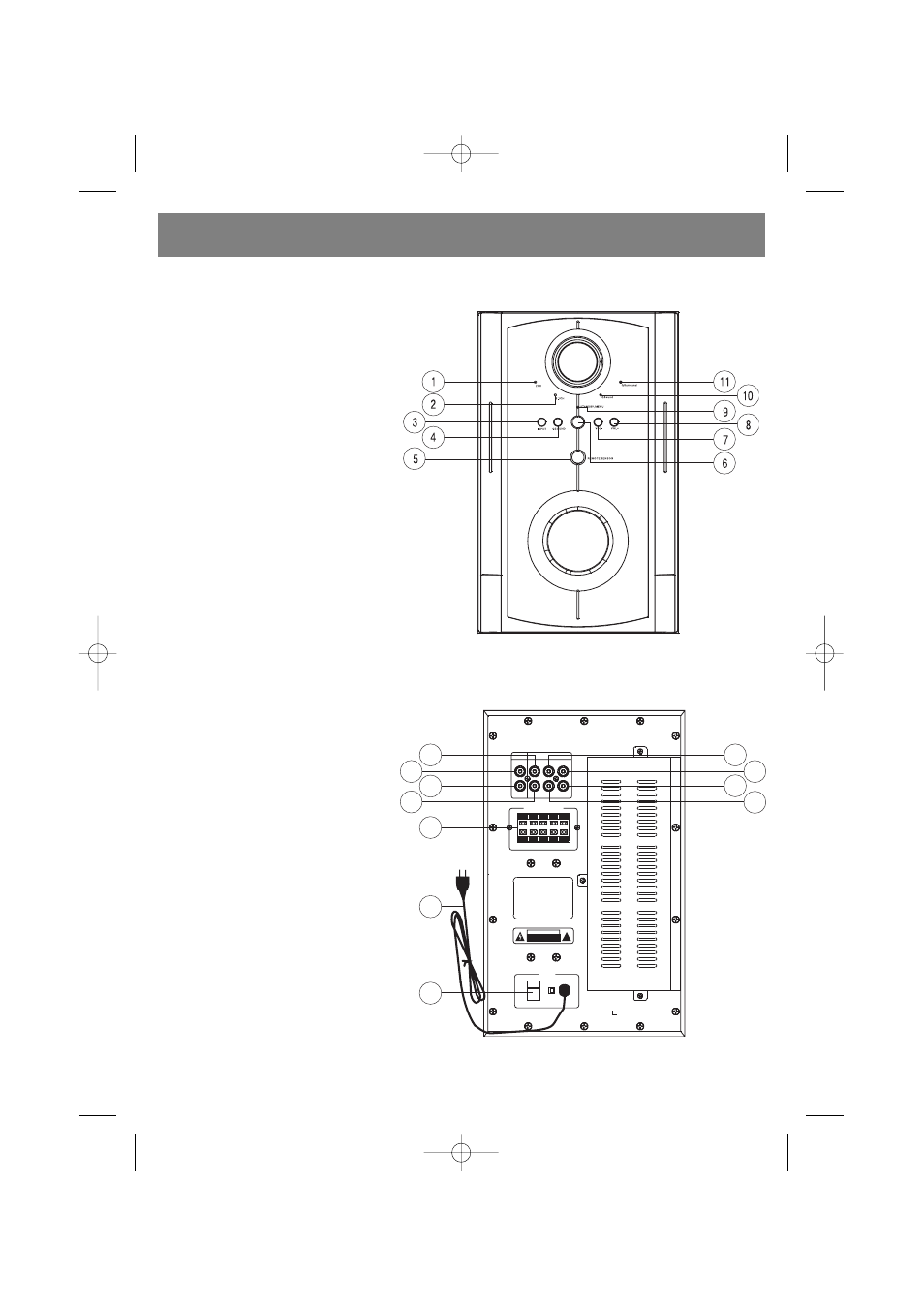

ПЕРЕДНЯЯ ПАНЕЛЬ
УСТАНОВКИ И ФУНКЦИИ
1. 2CH: Индикатор аудио выхода 2CH.
2. 5.1CH: Индикатор аудио выхода 5.1CH.
3. INPUT Клавиша выбора аудио входа.
4. SURROUND: Клавиша декодера 3D звука.
5. REMOTE SENSOR: Датчик пульта ДУ.
6. STANDBY:
Клавиша включения/выключения.
7. VOL : Клавиша уменьшения громкости.
8. VOL+: Клавиша увеличения громкости.
9. MUTE: Индикатор выключения звука.
10. SURR. A: Индикатор включения декодера 3D.
11. SURR. B: 5.1 Стереоиндикатор.
POW E R
ON
OF F A C~220V /50Hz
2CH 5.1CH INPUT
L W R L F L
C R R F R R
F R F L C R L R R
SPE A K E R OUT PUT
SE R IA L NO:
CAUTION ! RISK OF ELECTRIC SHOCK DO NOT OPEN
5.1 Power Amplified Home Theatre
Speaker System w/ Remote Control
POW ER SOURCE :AC~220V/50Hz
MODEL NO. :AV 2009
POW ER CONSUMPTION:200W
12
13
14
15
16
17
18
20
19
22
21
ЗАДНЯЯ ПАНЕЛЬ
УСТАНОВКИ И ФУНКЦИИ
12. 5.1CH Аудиовход сабвуфера.
13. Стерео вход левого канала.
14. Стерео вход правого канала.
15. 5.1 CH Центральный аудиовход.
16. Вывод на колонки:
FR: Выход передней правой колонки.
FL: : Выход передней левой колонки.
C: : Выход центральной колонки.
RL: : Выход задней левой колонки.
RR: : Выход задней правой колонки.
17. Сетевой шнур.
18. Переключатель питания ВКЛ/ВЫКЛ.
19. 5.1CH Аудиовход задней левой колонки.
20. 5.1CH Аудиовход передней левой колонки.
21. 5.1CH Аудиовход передней правой колонки.
22. 5.1CH Аудиовход задней правой колонки.
