Xoro HXS 231 - Инструкция (Страница 8)

REAR
RIGHT REAR
RIGHT
S.W.
S.R.
F.R.
R
C.E.
DVD(5.1CH)
S.L.
F.L.
FUSE T1.6A/250V
L
AUX
POWER
ON
OFF
FRONT
RIGHT FRONT
RIGHT
FR.
LT. FR.
LT.
CENTER
REAR
LEFT REAR
LEFT
9
8

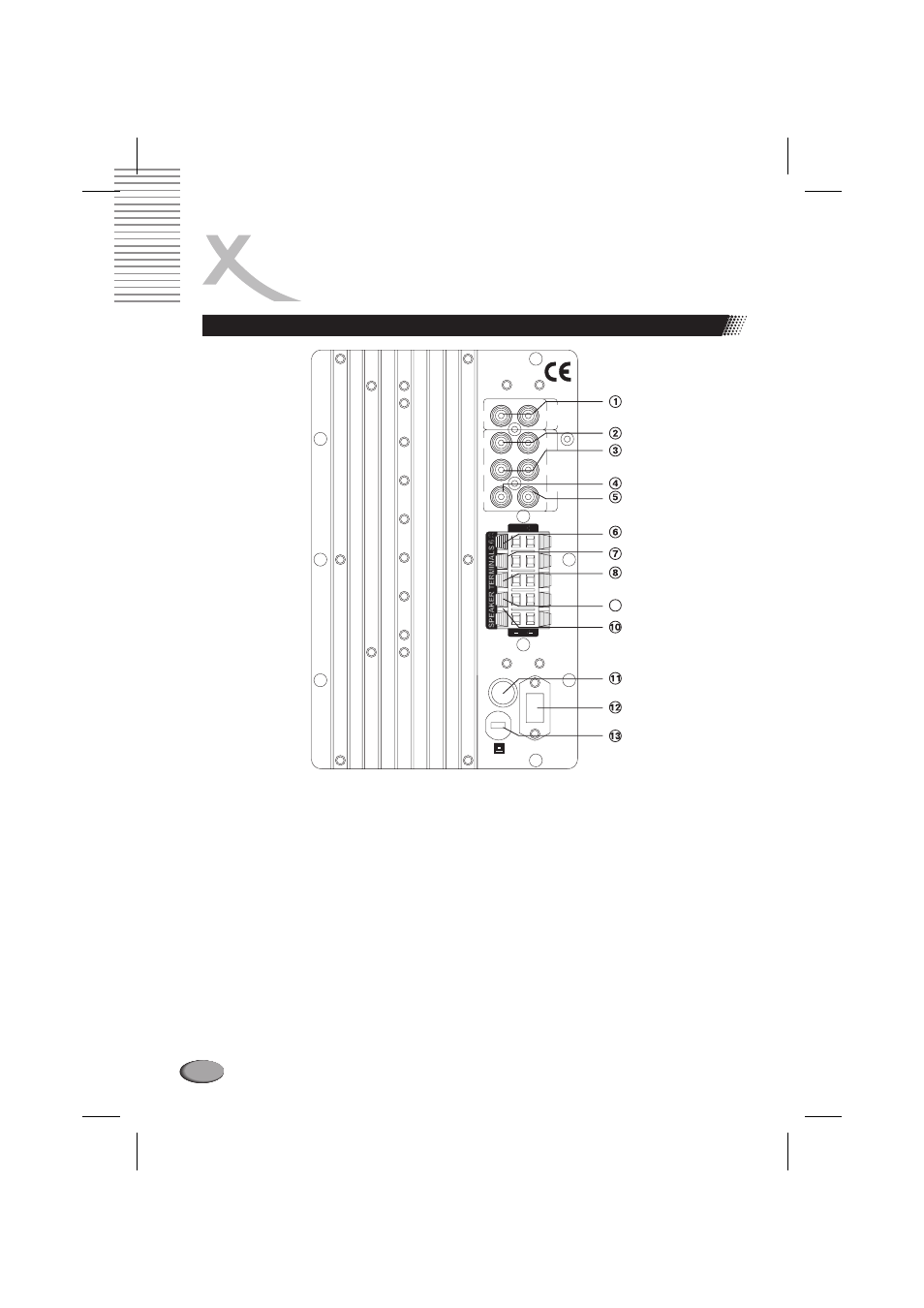

РАЗЪЕМЫ И ВЫКЛЮЧАТЕЛИ
НА ЗАДНЕЙ ПАНЕЛИ САБВУФЕРА
1 Разъемы линейного L/R стерео входа [левый и правый каналы].
2 Разъемы DVD F.R./F.L входов фронтальных каналов [левый и правый].
3 Разъемы DVD S.R./S.L входов тыловых каналов [левый и правый].
4 Разъем DVD S.W. входа канала сабвуфера.
5 Разъем DVD C.E. входа центрального канала.
6 Разъемы F.R. для подключения колонки фронтального правого канала.
7 Разъемы F.L. для подключения колонки фронтального левого канала.
8 Разъемы C.E. для подключения колонки центрального канала.
9 Разъемы S.R. для подключения колонки тылового правого канала.
10 Разъемы S.L. для подключения колонки тылового левого канала.
11 Предохранитель Т1.6 А/250 В
12 Разъем для подключения сетевого шнура акустической системы.
13 Основной выключатель питания акустической системы.
