=максимально 7 м или 4 м соответственно
При измерении абсолютного давления (вакуум),
средства измерения давления крепятся как минимум на
одинаковом уровне с разделителем или ниже (смотри
пример 3 или 4).
Если при измерении возникает отрицательное
избыточное давление, то необходимо соответственно
уменьшить допустимую разницу в высоте.

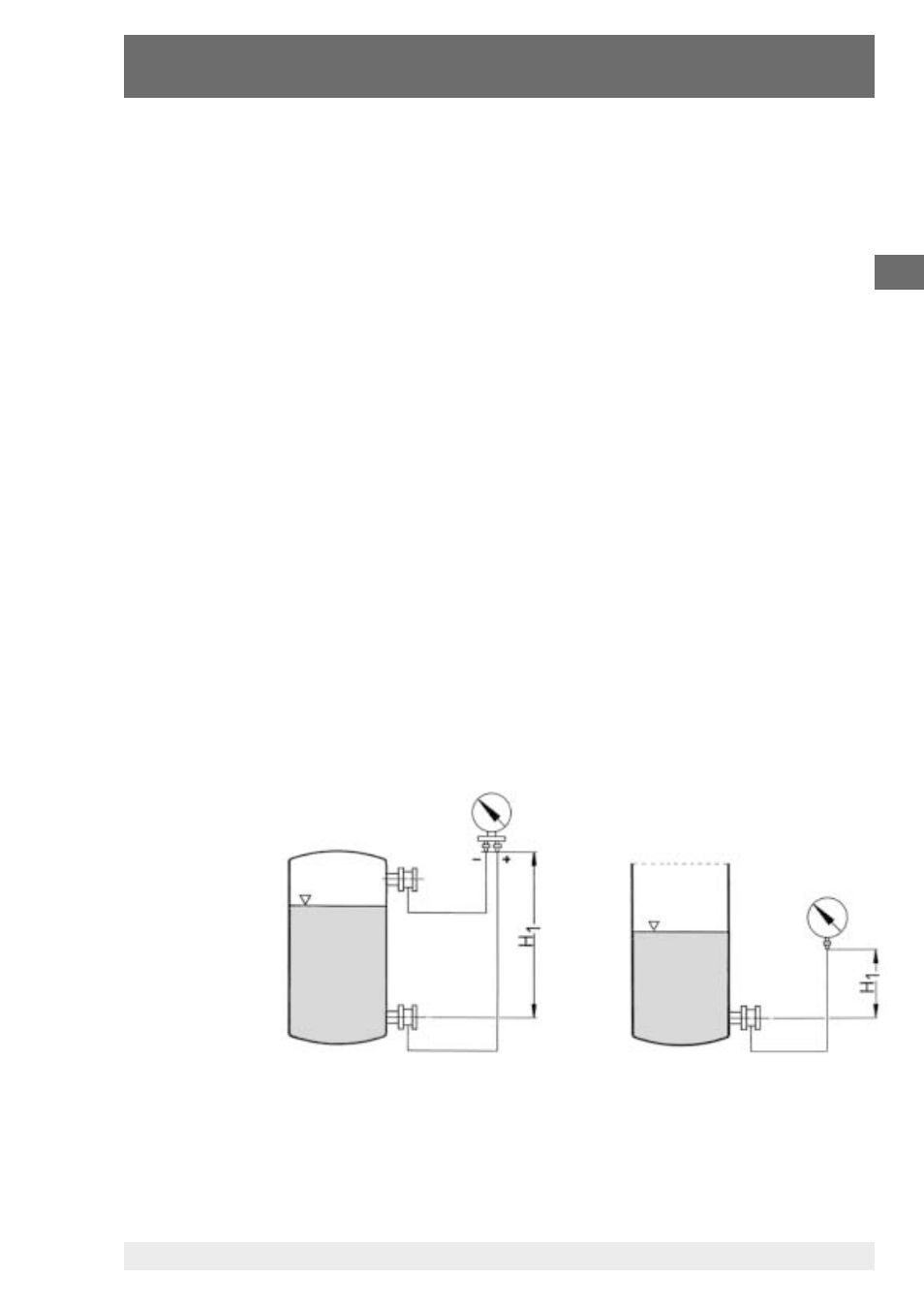

Пример 1 Пример 2
Капиллярную проводку нельзя сгибать. Это может
привести к утечке рабочей жидкости или к
значительному возрастанию времени отклика системы.
Радиус изгиба капиллярной проводки не должен быть
меньше 150 мм.
Капиллярную проводку устанавливают так, чтобы она
не подвергалась вибрации.
Допустимая разность высот
При креплении манометра выше участка замера, для
системы устройства передачи давления с наполнителем
из силикона, глицерина или растительного масла,
допускается максимальное различие высоты Н
1
до 7м.
При использовании в качестве передающей жидкости
галокарбонового масла, разность высот Н
1
должна быть
не более 4 м (смотри пример 1 и 2).
