10. Электроконтакты
Монтаж электроконтактов
Сначала необходимо удалить защелкивающийся обод с уплотнением и стекло
измерительного прибора. Перед прикреплением прозрачного кожуха к измерительному
прибору необходимо настроить контакты в соответствии с их рабочим диапазоном.
Используя контакт с магнитным поджатием, необходимо привести удерживающую
силу магнита в соответствие с характеристиками переключения прибора посредством
настройки (вращения) ввинчивающегося магнита. Затем магнит необходимо защитить
от непредусмотренного смещения, используя подходящий фиксирующий лак.
Небольшая листовая пружина на гибком контактном рычаге должна быть расположена
под соответствующим углом.
Затем полностью настроенное устройство необходимо установить на измерительный
прибор вместе с защелкивающимся ободом и выровнять его таким образом, чтобы
вилка сцепления, направляющая гибкие контактные рычаги, располагалась над
стрелкой измерительного прибора, не касаясь циферблата. В противном случае
необходимо укоротить вилку сцепления, используя подходящий режущий инструмент.
При установке на заводе контакты отрегулированы наилучшим образом.
При защелкивании оправы на корпусе происходит фиксация всего контактного узла на
манометре.
Разъем подключения
Как сопрягаемая деталь для основания разъема,
приваренного к прозрачному кожуху
Материал: PA 6 - GF 30
Цвет: серый
Присоединение: концы проводов с неизолированные
и луженые оловом
Степень защиты: IP 65 согл. EN 60529 / IEC 529
Для контактов с магнитным поджатием:
Разъем подключения 3-полюсн. + l (макс. 250 В)
с кабелем длиной 2 м 4 x 1,0 мм
2
Для индуктивных электроконтактов:
Низковольтное исполнение без провода защитного
заземления
Разъем подключения 4-полюсной (макс. 50 В)
с кабелем длиной 2 м 4 x 0,75 мм
2
Комплект поставки: 1 разъем с кабелем,
1 центральный винт M3 x 20 и 1 уплотнение

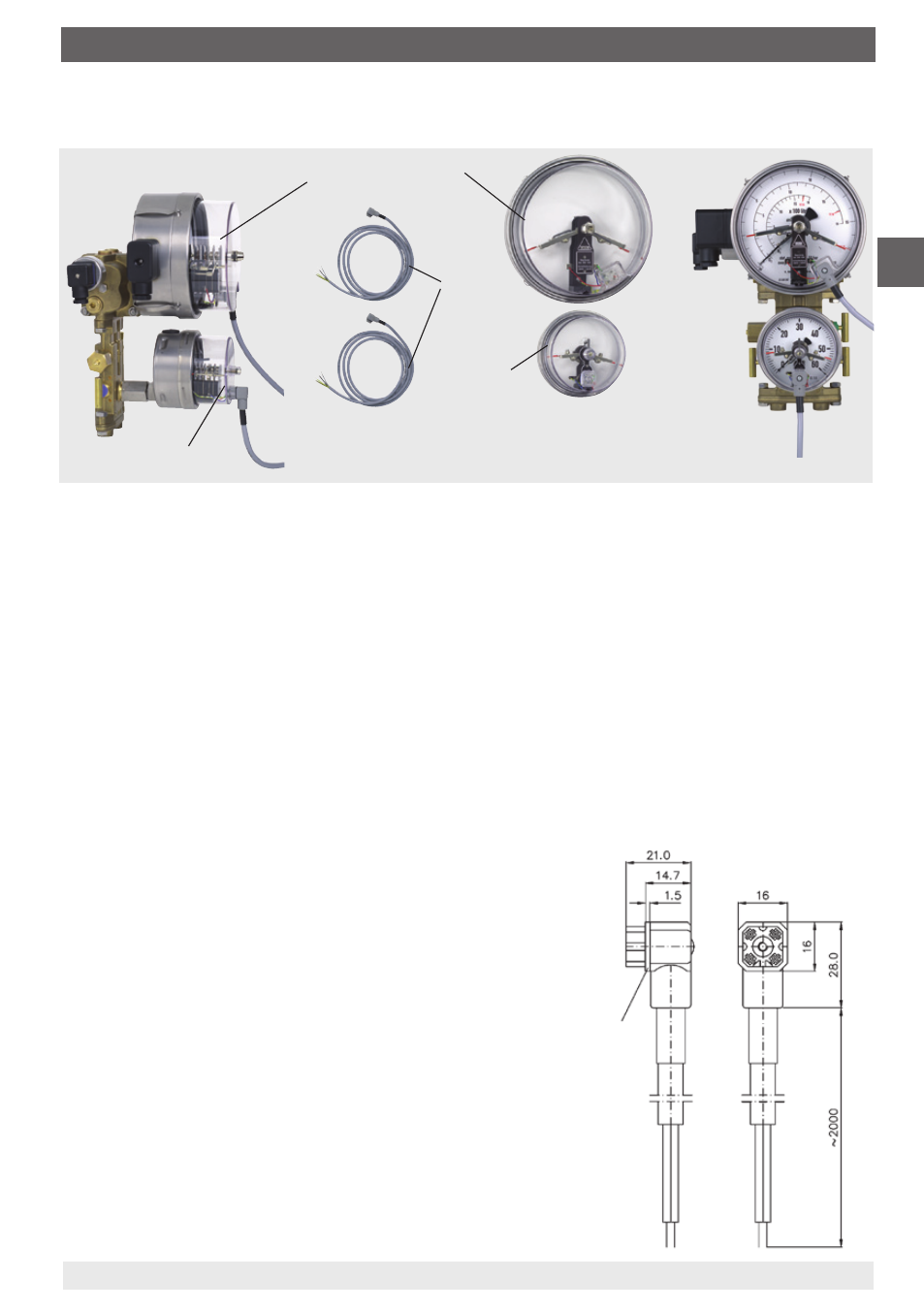

Обозначения
Автономный модуль с электроконтактом для измерения уровня
Автономный модуль с электроконтактом
для измерения рабочего давления
Разъем подключения
Уплотнение
