Руководство по эксплуатации WIKA, манометр с гермет. контактом, модель PGS
13
RUS
06/2012 R
US bases on 03/2011 GB/D/F/E
7. Меры по защите контактов
7.1. Индуктивная нагрузка при постоянном напряжении
При постоянном напряжении защита контактов может
обеспечиваться шунтирующим диодом подавления выбросов
напряжения, подключенным параллельно к нагрузке. Полярность
диода должна быть выбрана так, чтобы при приложенном рабочем
напряжении он закрывался.

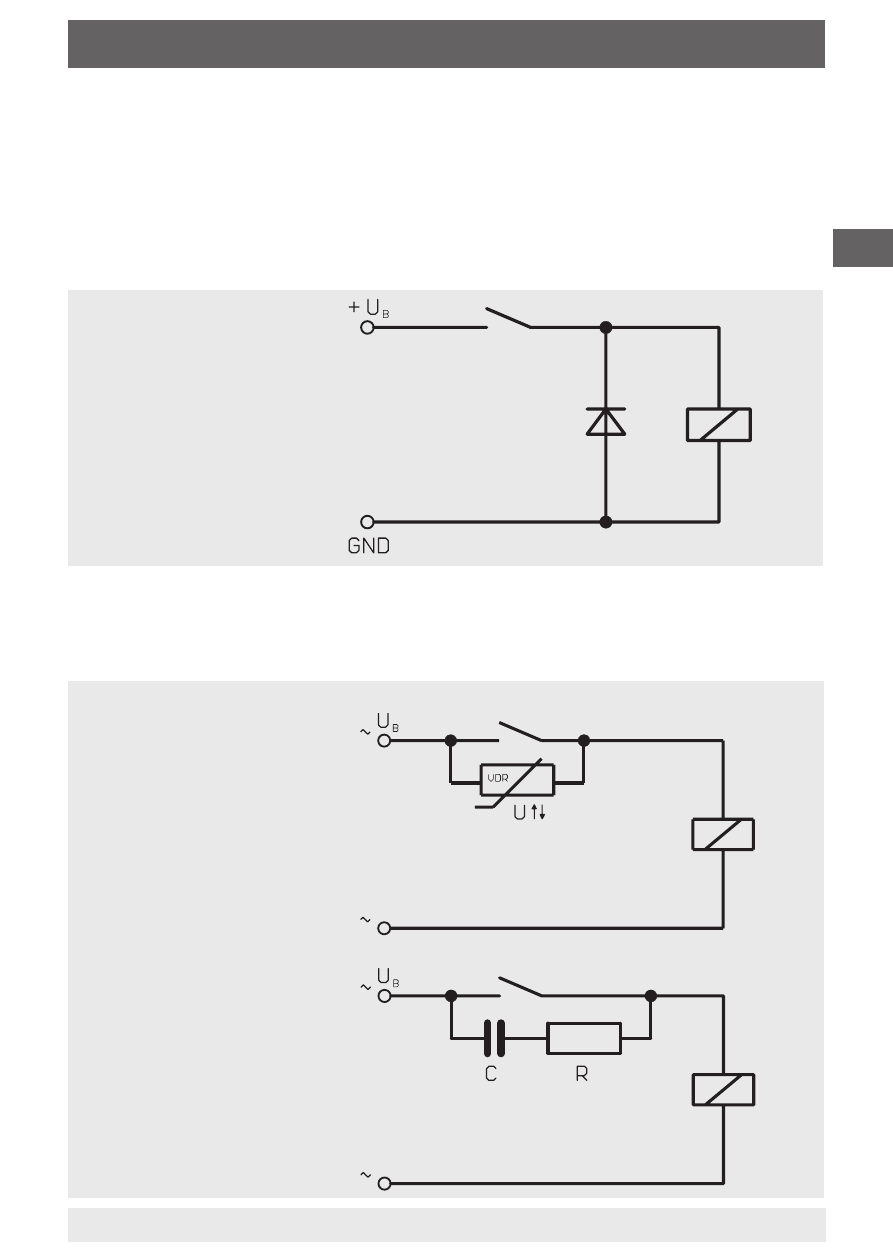

Пример:
защита контактов при
помощи шунтирующего
диода подавления
выбросов напряжения
Контакт
Диод
Контакт
Контакт
7.2 Индуктивная нагрузка при переменном напряжении
При переменном напряжении существует два способа защиты
контактов:
Пример:
Защита контакта при
помощи резистора
с зависимостью от
напряжения (VDR)
Пример:
Защита контакта
резистивно-
емкостным звеном
