2. Монтаж
2-10
Festo P.BE-CPVSC-RU ru 1206f
2.2.2 Настенный монтаж
Осторожно
Монтаж на неровную, упругую поверхность может при-
вести к прогибу и последующему повреждению пневмо-
островов CPV-SC.
•
Пневмоостров CPV-SC разрешается монтировать
только на ровной и жесткой поверхности.
Концевые плиты снабжены отверстиями для настенного
монтажа (
таблица 2/1).
Монтаж
Выполните действия, описанные ниже.
1. Убедитесь в том, что крепежная поверхность является
ровной и выдерживает вес пневмоострова CPV-SC (па-
раметры веса
приложение A).
Обеспечьте достаточно свободного места для подсоедине-
ния кабелей и шлангов.
2. Просверлите крепежные отверстия диаметром 3,2 мм
или резьбовое отверстие для винтов M3 в крепежной
поверхности (величина расстояний между отверстия-
ми
таблица):
1
L2
2
Дополнительное
крепежное
отверстие в ле-
вой концевой
плите
3
L1 = 33,2 мм
(+0,1 мм)
2
1
3

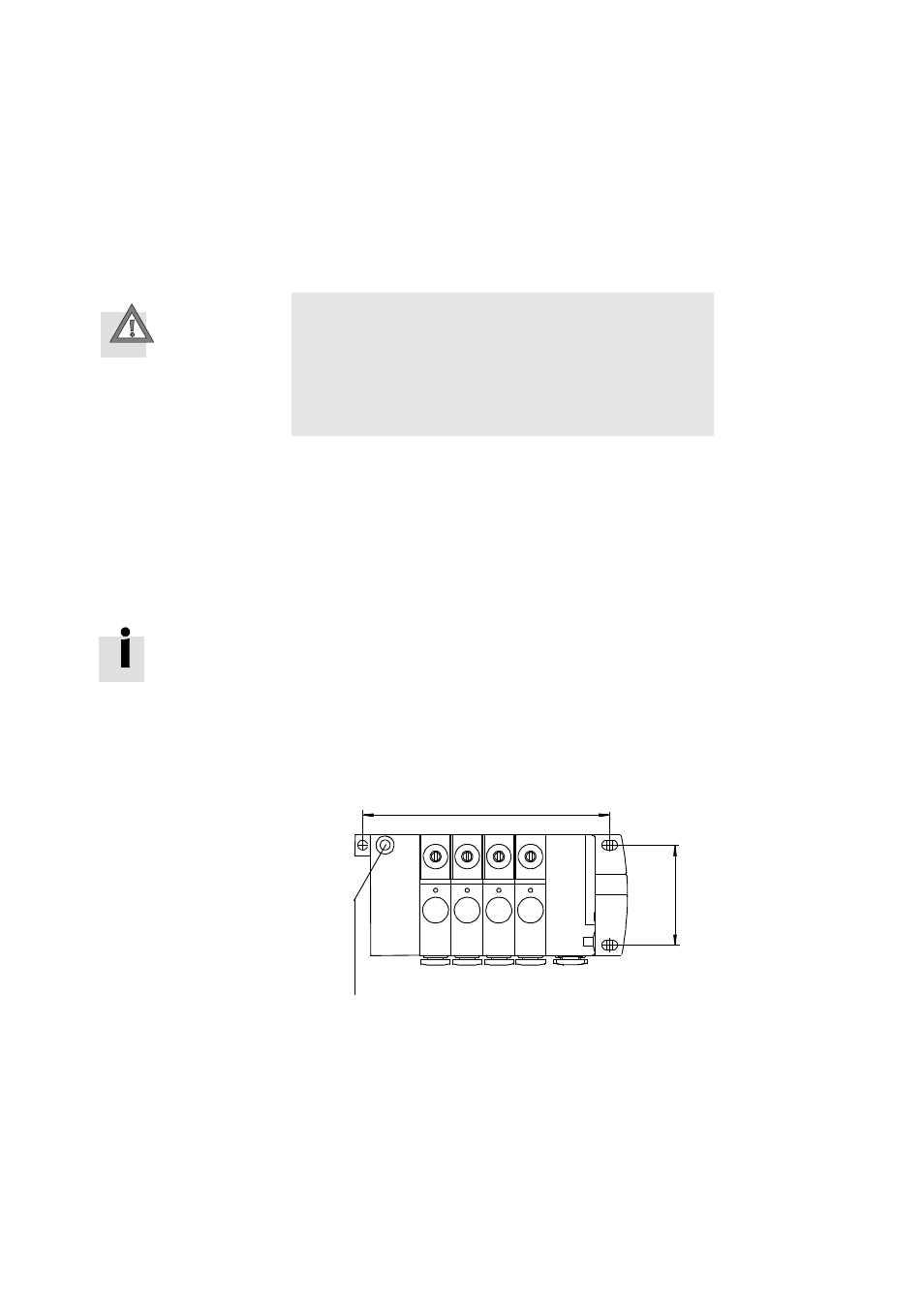

Рис. 2/4: CPV-SC с IC-соединением
