Grundventil
VZWE-...-M22C-M-...-...-H
Festo AG & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
Bruksanvisning
8025408
1303NH
[8025412]
Original: de
Grundventil VZWE-...-M22C-M-…-...-H
Svenska
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
1

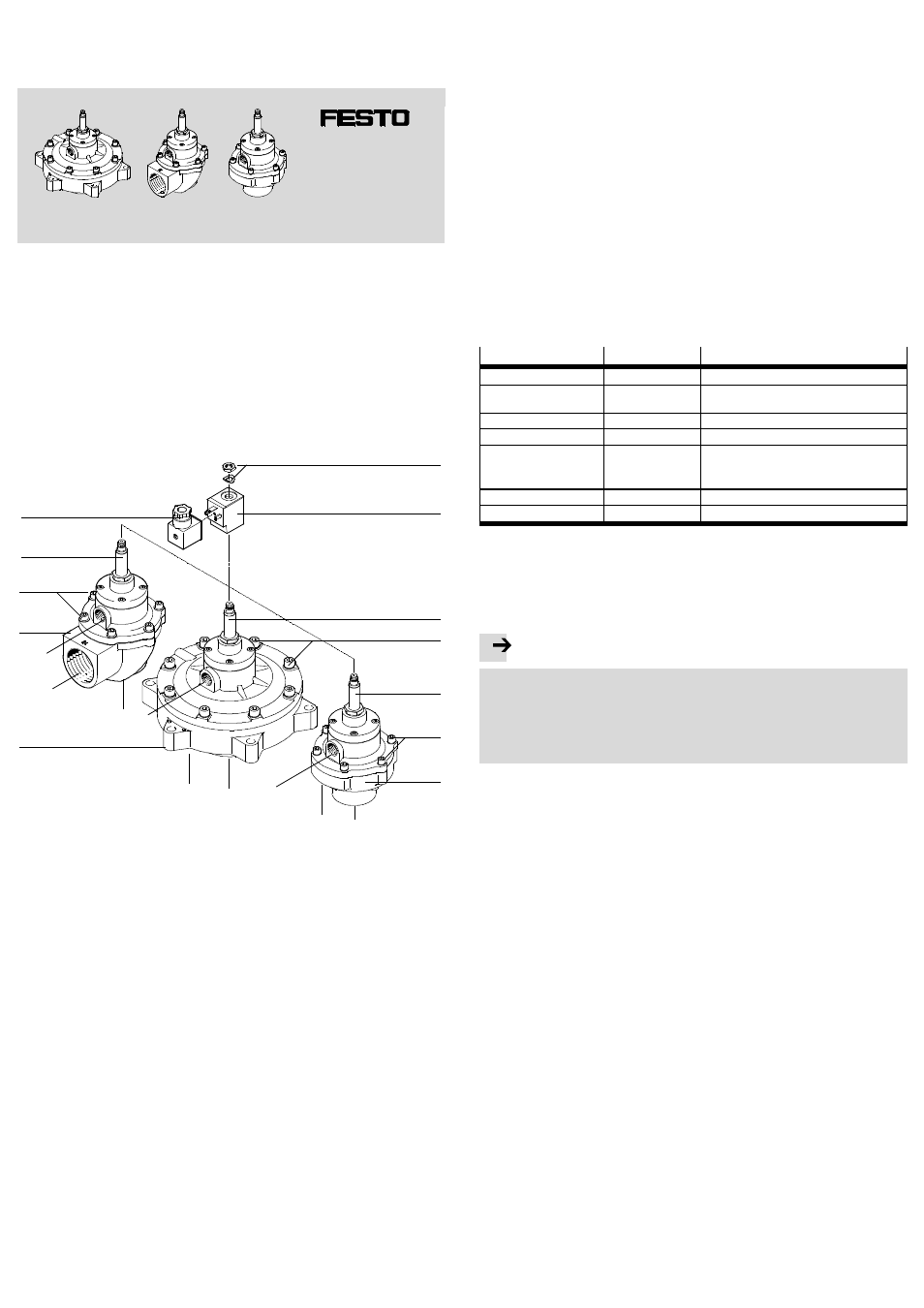

Konstruktion
1
a
b
a
b
a
b
c
c
c
2
3
4
1
5
2
1
6
3
2
3
1 Ventilhus (grundventil)
1)
a: Anslutning 1: ingång (IN)
2)
b: Anslutning 2: utgång
2)
c: fr.o.m. nominell
genomloppsdiameter 40 mm:
avluftning
2 Täckskruv – typberoende antal och
utförande
3 Ankarrör
4 Tillval: kontaktdon med tätning
och fästskruv (tillbehör)
1)
5 Sexkantsmutter och fjäderbricka
för fastsättning
6 Tillval: magnetspole med
anslutning enligt EN 175301-803,
form A (tillbehör)
1)
1)
Utförande beroende av typ
2)
Med rakt utförande (VZWE-F..): extern ingång, intern utgång
Fig. 1
2
Funktion
Pulsventilen VZWE är en pilotstyrd 2/2-vägsventil. Vid drift måste grundventilen
utrustas med en lämplig magnetspole (
Fig. 1,
6 ). Magnetspolar som
motsvarar Tillbehör (
avsnitt 10) är lämpliga.
För att ventilen ska fungera korrekt behövs en tryckskillnad mellan ingång och
utgång (
avsnitt 13). Fr.o.m. en nominell diameter på 40 mm är ventilen försedd
med en öppning för snabb extern avluftning (
Fig. 1,
1 c ).
Detta möjliggör snabb omställning trots storleken. För mindre nominella diametrar
sker avluftningen internt via utgången.
Omställningen av ventilen utförs via pilotstyrning. Vid strömmatning drar den
aktiverade magneten magnetankaret mot fjäderkraftens riktning. Tryckskillnaden
lyfter huvudtätningselementet (membranet). Ventilen öppnas.
I strömlöst tillstånd är ventilen stängd (Normally Closed – NC). Ingångstrycket och
fjädern påverkar membranet och stänger därigenom ventilen.
3
Användning
Pulsventiler ur serie VZWE är avsedda att alstra tryckluftspulser för mekanisk
rengöring av filter i dammfiltersystem. Normalt aktiveras ventilen med korta
elektriska pulser. Därigenom skapas korta tryckluftspulser i motsatt riktning till
filtersystemets flödesriktning i ventilens utgång. Dessa pulser används till att lossa
dammpartiklar från filtret. Ventilens utgång får endast utsättas för litet motstånd.
Därför måste rörledningar med samma eller större nominell diameter vara
monterade vid utgången.
• Ta hänsyn till de lagbestämmelser som gäller på bestämmelseorten samt:
– föreskrifter och standarder
– bestämmelser från kontrollorganisationer och försäkringsbolag
– Nationella bestämmelser.
• Använd endast produkten i originalskick utan egna förändringar. Endast de
monterings- och idrifttagningsarbeten som anges i denna bruksanvisning är
tillåtna. Det är inte tillåtet att demontera ankarröret.
• Använd endast produkten om den är i tekniskt felfritt skick.
• Följ de tillåtna gränsvärdena och specifikationerna (
Tekniska data).
• Se till att tryckluften förbehandlas korrekt (
Tekniska data).
• Använd endast ventilen i den markerade flödesriktningen. (
Fig. 1,
1
a och
1 b).
4
Produktvarianter
Produktegenskaper
Typkod
Beskrivning
Typ
VZWE–
Elektriskt styrd pulsventil
Typ av flervägsventil
E–
F–
Hörnventil (vinklat utförande)
Flänsventil (rakt utförande)
Ventilfunktion
M22C–
2/2-vägsventil, normalt stängd (NC)
Typ av återställning
M–
Mekanisk fjäder
Anslutning av mediaventil
G34–, G1–, G112–,
G2–, G212–,
Rörgänga enligt DIN ISO 228
F600–, F750–, F890–
Flänsdiameter: 60 mm, 75 mm, 89 mm
Nominell diameter
200 till 760
20 till 76 mm
Elektrisk anslutning
–H
Med ankarrör 14 mm
Fig. 2
5
Transport och lagring
• Se till att följande lagringsförhållanden råder: Korta lagringstider på en sval och
torr plats som är skyddad från ljus och korrosion.
6
Montering
Information
• Monteringen får endast utföras av kvalificerad fackpersonal.
• Elektrisk anslutning får endast utföras av eltekniker.
• Undvik föroreningar. På så sätt förhindras att små hål blir igensatta eller att
funktionen begränsas eller blockeras.
• Undvik mekaniska belastningar, särskilt av magnetspolen och ankarröret.
• Säkerställ fullgod termisk cirkulation vid monteringsstället.
6.1 Montering av magnetspolen – enligt Tillbehör (
avsnitt 10)
1. Skjut magnetspolen över ankarröret.
2. Fäst magnetspolen med fjäderbrickan och sexkantsmuttern (
Fig. 1) –
åtdragningsmoment: 2 Nm.
6.2 Montering av ventilen
Du hittar information om geometriska uppgifter om produkten i vår katalog
(
www.festo.com/catalogue).
1. Kontrollera att följande förutsättningar råder före monteringen:
– Ledningssystemet är trycklöst och leder inget medium.
– Rörledningen och anslutningsgängan resp. anslutningsflänsen är rena.
– Rörledningsändarna är monterade.
– Spänningsförsörjningen är frånkopplad.
2. Placera ventilen i monteringsläget. Observera flödesriktningen. Flödesriktningen
måste vara från ingång till utgång. Ingång och utgång
Fig. 1
1 a och 1 b. I
vissa utföranden är ingången märkt med IN.
3. Skruva ihop rörledningsändarna med ventilanslutningarna. Följ de tillåtna
åtdragningsmomenten (
Tekniska data).
4. Utför den elektriska anslutningen. Använd endast ett lämpligt kontaktdon för att
göra detta (form A,
Fig. 1,
4 ).
5. Anslut spänningsförsörjningen. Vilken strömtyp och spänning som krävs varierar
med typen av magnetspole (
avsnitt 10, samt märkskylten på produkten).
