6 manövrering och drift, 7 underhåll och skötsel, 8 tillbehör – Инструкция по эксплуатации Festo Пропорциональные регуляторы давления VPPE
Страница 4: 9 åtgärdande av fel, 10 återställning till fabriksinställning, 11 tekniska data

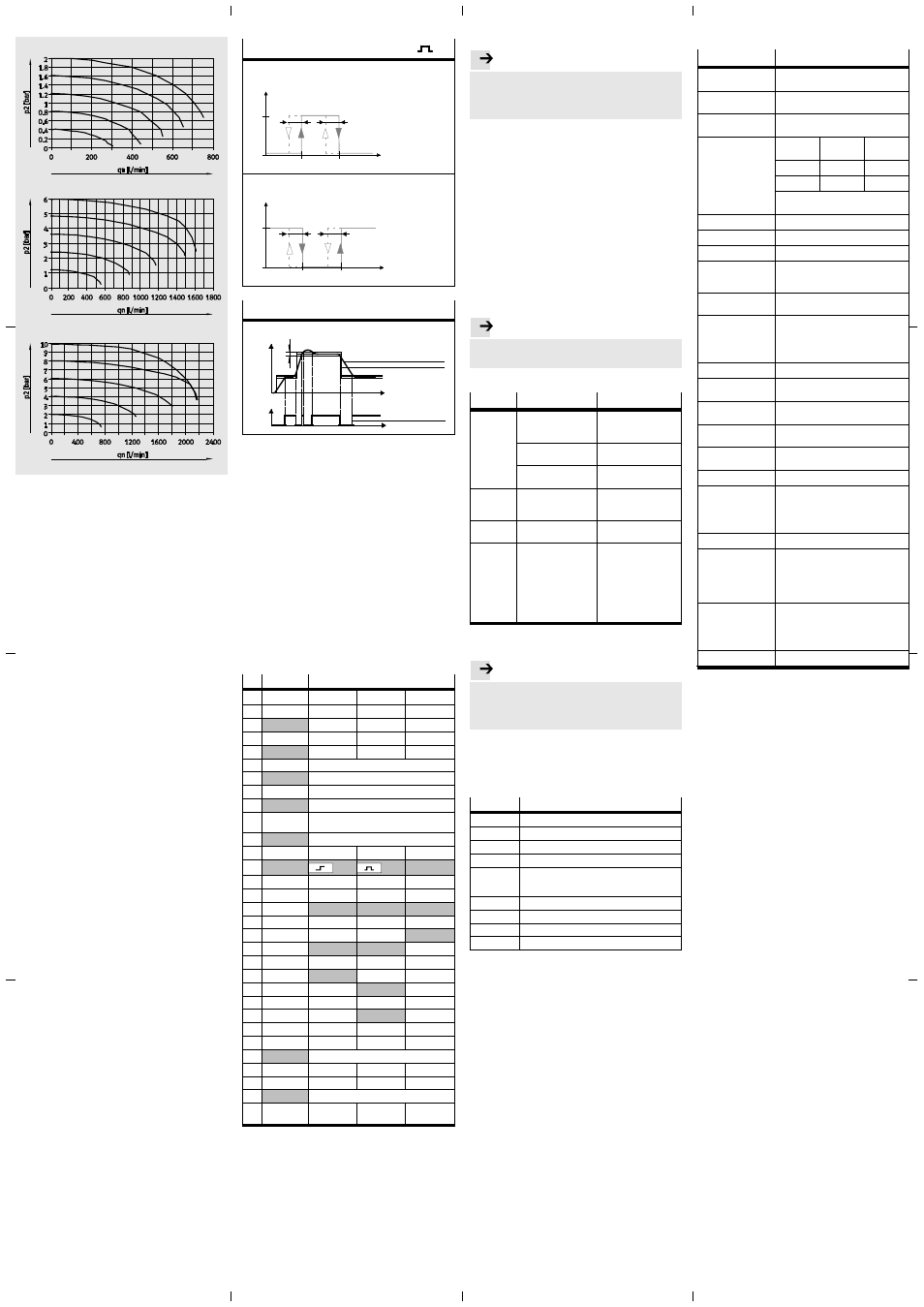

VPPE-3-1-1/8-6-... p1 = 8 bar
VPPE-3-1-1/8-2-... p1 = 4 bar
VPPE-3-1-1/8-10-... p1 = 11 bar
Рис. 2
Inställning av fönsterkomparator
Hy
Hy
P
1
0
OUT
SP.L
SP.H
Kopplingskarakteristik NO (slutande)
P
1
0
OUT
SP.L
SP.H
Hy
Hy
Kopplingskarakteristik NC (brytande)
Inställning av SP.O.
Hysteres
Börvärde
Ärvärde
SP.O.-signal
U [V]
p [bar]
t
t
5.4 Meny med indikeringssymboler
Anmärkning till nedanstående tabell:
[x.xx] = tryckindikering (ärvärde eller börvärde)
[ ... ]
= ange värde (vid blinkande indikering)
– Huvudmenyns alternativ kan endast väljas i en
riktning med hjälp av knappen
.
– Inom ett menyalternativ kan du i regel välja med
knappen
eller
.
– Om inget val sker inom 10 sekunder i huvudmenyn
respektive 80 sekunder inom ett menyalternativ,
återgår indikeringen automatiskt till utgångsläget,
med undantag av [Frc].
Meny = val i huvudmenyn
[x.xx] = värde (ärvärde/börvärde)
Gå vidare i menyn = tryck på knappen Edit
Vid blinkande indikering (grå bakgrund) = välj med
knapparna
Värde [ ... ] ändra = med knapparna
Välja/spara värde = tryck på knappen Edit
Nr
Meny
Alternativ
1
[x.xx]
(1 s) = [in]
(1 s) = [out]
2
[Pr...]
[Pr...]
Pr1
Pr2
Pr3
3
[bAr]
[bAr]
bAr
PA
PSI
4
[OFS]
[ ... ]
5
[rnG]
[ ... ]
6
[Frc]
0,00 … 10,0 V (spänningsvariant)
4,00 … 20,0 mA (strömvariant)
[ ... ]
7
[An]
[An]
SP.O.
SP
SP.L
HY
[ ... ]
[ ... ]
[ ... ]
[ ... ]
[ ... ]
[ ... ]
HY
SP.H
[n.Lo/ n.Hi]
[ ... ]
[ ... ]
[n.Lo/ n.Hi]
[ ... ]
[ ... ]
[n.Lo/ n.Hi]
HY
[n.Lo/ n.Hi]
[ ... ]
[ ... ]
n.Lo/ n.Hi
n.Lo/ n.Hi
8
[Eco]
[OFF]
[OFF]
[1 … 999] s
9
[Pin]
[OFF]
[OFF]
[1 … 999]
Tillbaka till
nr 1
6 Manövrering och drift
Information
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
S
Vid frånkoppling av VPPE-..., se till att först koppla
från börvärdesspänningen eller börströmmen,
därefter matningstrycket och till sist
matningsspänningen.
Grön LED lyser när ärvärdet överensstämmer med
börvärdet eller avviker med ±1 % (FS) från börvärdet.
Låsa [Loc] – låsa upp [unL]
Om en PIN-kod angetts med [Pin] indikeras [Loc] och
redigeringsläget är låst med PIN-koden. Vid blinkande
indikering av [0], ange korrekt PIN-kod. När PIN-kod
matats in visas [unL]. Om felaktig PIN-kod anges, återgår
VPPE till utgångsläget.
7 Underhåll och skötsel
S
Huset av VPPE-... får endast rengöras med en mjuk
trasa. Tillåtet rengöringsmedel är en mild tvållösning,
max. 50 °C.
8 Tillbehör
Information
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tillbehör till produkten finns på webbadressen
http://www.festo.com/catalogue
9 Åtgärdande av fel
Fel
Möjlig orsak
Åtgärd
VPPE-...
reagerar inte
Matningsspänning
saknas, LED tänds inte
Kontrollera anslutningen
av matningsspänning
24 VDC
Börvärdesspänning
saknas
Kontrollera styrenhet och
anslutning
VPPE-... defekt
Skicka enheten till Festos
reparationsservice
Flödet är för
lågt
Reducerat flöde genom
kopplingar och slang
(vinkelkopplingar)
Använd andra
anslutningsalternativ
Trycket stiger
för långsamt
Stor cylindervolym och
lång slanglängd
– Välj annan
parameteruppsättning
Trycket
konstant
trots ändrat
börvärde
– Brott på matnings-
kabeln (det senast
inställda utgångs-
trycket bibehålls
oreglerat). Långsamt
tryckfall genom
läckage.
– För lågt
matningstryck p1
– Byt ut matningskabeln
– Höj matningstrycket
10 Återställning till fabriksinställning
Information
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
När fabriksinställningen återställs går de aktuella
inställningarna förlorade.
– Anteckna vid behov dessa inställningar innan
återställning utförs.
Med Reset [rES] återgår enheten till fabriksinställning.
För att göra detta, håll knapparna “
+ + Edit” intryckta
och koppla sedan till enheten.
Därefter är följande parametrar inställda:
Parameter
Inställning/värde
x.xx
Permanent indikering (ärvärde/börvärde)
Pr2
(Universell reglerfunktion)
bar
Bar
OFS
000
rnG
För typ med 10 bar: 10.0
För typ med 6 bar:
6.00
För typ med 2 bar:
2.00
Frc
Bestående tryck på tryckutgång (p2) indikeras
An
Utgång: analog
Eco
OFF
Pin
OFF
11 Tekniska data
Typ
VPPE-3-1-1/8-...-E1
Utförande
Tryckreglerande proportionalventil
Monteringsläge
Valfritt, men företrädesvis vertikalt
(elektronik uppåt)
Medium
Tryckluft enligt ISO 8573-2010:1 [7:4:4]
oljad drift inte möjlig
Tryckområden
– Tillåtet ingångstryck
Typ med
2 bar
Typ med
6 bar
Typ med
10 bar
3 … 4 bar
6 … 8 bar
6 … 11 bar
– Reglerområde
0,02 … 2 bar
0,06 … 6 bar
0,1 … 10 bar
Ingångstryck p1 minst 1 bar över
utgångstrycket p2
Nominellt flöde
Se Рис. 2
Totalt läckage i nyskick
< 5 l/h
Anslutningar
G1/8
Nominell diameter
– Påluftning
– Avluftning
5 mm
2,5 mm
Kapslingsklass
IP65 tillsammans med kontaktdon enligt
“Tillbehör”
Tillåtet
temperaturområde
– Driftmilj
– Lagring
– Medium
0 … +60 °C
–10 … +60 °C
+10 … +50 °C
Elektrisk anslutning
Hankontakt M12x1, 5-polig
Tillåten
matningsspänning
24 VDC ±10 %
Nominellt börvärde
Ingångsresistans
0 … +10 V / 4 … 20 mA
10 kΩ (spänning)/ 250 Ω (ström)
Last ärvärdesutgång
Min. 2 kΩ (spänning)
Max. 500 Ω (ström)
Linjäritetsfel
Max. ±1 % FS (Full Scale) vid 24 VDC
och 25 °C
Tillåtet rippel
10 %
Vibrationer och stötar
– Vibrationer
– Stötar
Kontrollerad enligt DIN/IEC 68/EN 60068,
del 2-6, intensitetsgrad 2
Kontrollerad enligt DIN/IEC 68/EN 60068,
del 2-27, intensitetsgrad 2
Effektförbrukning
Max. 4,2 W
Elektromagnetisk
kompatibilitet
– EMC störningsnivå
och störtålighet
Se försäkran om överensstämmelse
www.festo.com
Uppfyller CE-märkning för industri-
områden
Material
– Hus
– Gavel
– Tätningar
– Smörjning
Al
PA
NBR
Silikonfri
Vikt
Ca 390 g
