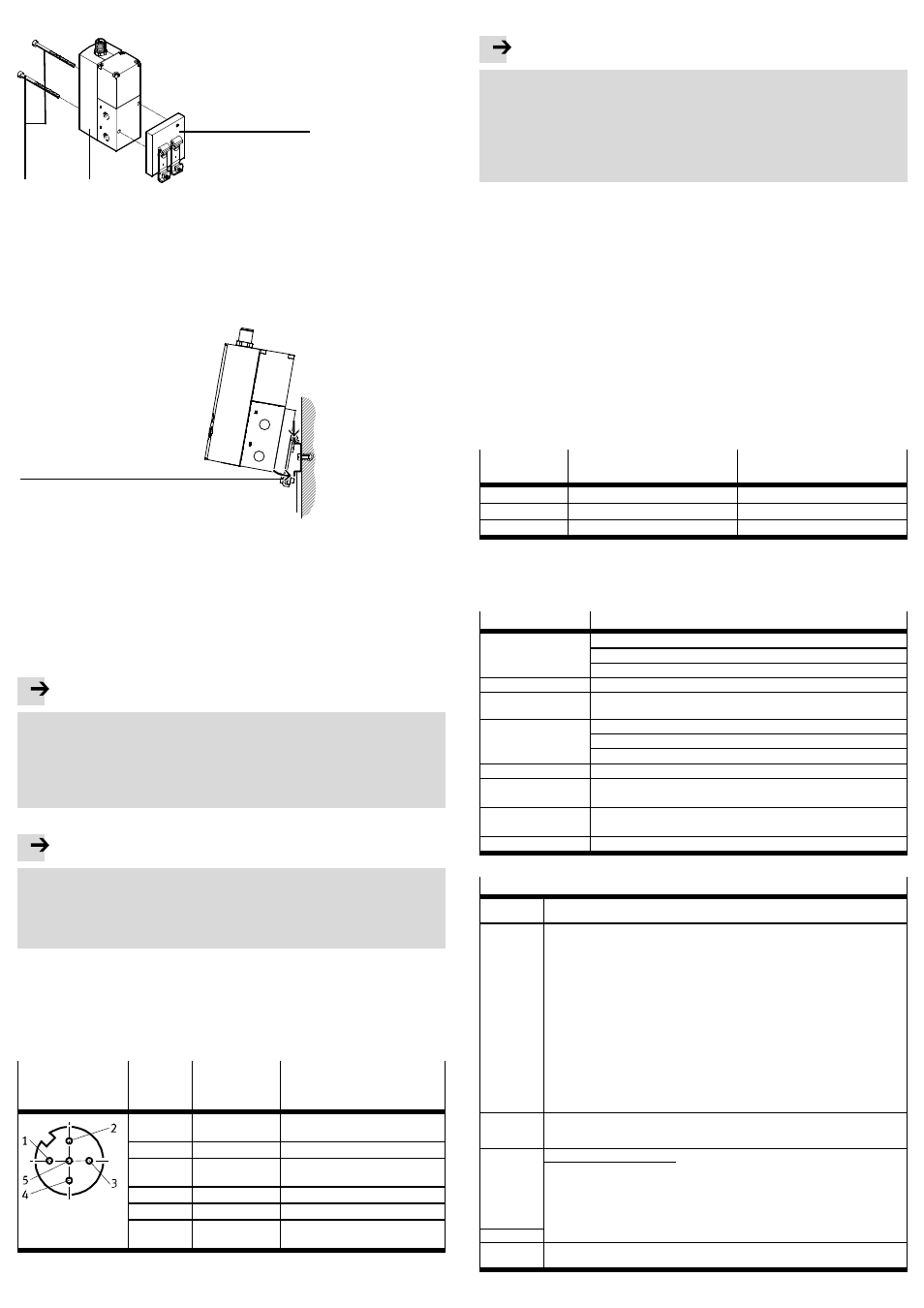

1 Адаптер монтажнойрейки
VAME-P1-T
2 Резьбовойклапан VPPM-6L/8L
3 Крепежные винты
Fig. 5
• Подвесьте VPPM-6L/8L на монтажную рейку.
• Защитите VPPM-6L/8L с помощью фиксатора монтажнойрейки (момент за-
тяжки 1,5 Н·м).
1
2
1 Фиксатор монтажнойрейки 2 Монтажная рейка
Fig. 6
4.2 Пневматическая часть (резьбовой монтаж)
• Подсоедините шланги к следующим каналам (
Fig. 3):
– вход давления (1) поз. 4, выход давления (2) поз. 2
• Установите в точке сброса воздуха (3), поз. 5, глушитель или обеспечьте
направленныйотвод выхлопа.
Рабочая среда
Примечание
Слишком большое остаточное содержание масла в сжатом воздухе сокра-
щает срок службы распределителя.
• При использовании биомасел (масел на основе синтетических или нату-
ральных эфиров, например, метилэфира рапсового масла) остаточное
содержание масла не должно превышать максимум 0,1 мг/м³
(
ISO 8573-1:2010 [-:-:2]).
4.3 Электрическая часть
Примечание
• Убедитесь в том, что кабели уложены без защемлений, перегибов и растя-
жений.
• Большая длина сигнальных линийснижает нечувствительность к помехам.
Проследите за тем, чтобы всегда использовались сигнальные кабели коро-
че 20 м (см. также спецификацию IO-Link IEC 61131-9).
• Пользуйтесь кабелем заводской сборки со штекерным разъемом фирмы
Festo (принадлежности www.festo.com/catalogue). Так обеспечивается
соблюдение заданнойстепени защиты IP65 и ЭМС.
• При использовании кабеля со штекерным разъемом M12 момент затяжки
составляет макс. 0,5 Н·м.
• Отдельные контакты на электрическом разъеме назначены следующим
образом:
Розетка M12,
(5-полюсная,
A-кодированная) Контакт Назначение Функция
1 24 В пост. тока
(U
EL/SEN)
Подача рабочего напряжения (PS)
2 не подкл. 1)
3 0 В пост. тока
(U
EL/SEN )
Подача рабочего напряжения (PS)
4 C/Q I-Port Обмен данными
5 не подкл. 1)
Кромка
(на штекере) FE Функциональное заземление
1) не подкл. = не подключен
Fig. 7
5 Ввод в эксплуатацию
Примечание
• Убедитесь в том, что VPPM находится на достаточном расстоянии от источ-
ников высокочастотного излучения (например, от радиоприборов, радио-
телефонов или других приборов, излучающих помехи). Так вы избежите
повышения допусков выходного давления (данные по ЭМС
Технические
характеристики).
– VPPM интерпретирует предварительно заданные значения, находящиеся
на уровне ниже 1 % Full scale (полнойшкалы), как 0.
• Соедините VPPM с мастер-станциейIO-Link или мастер-станциейI-Port.
– VPPM обменивается данными с относящейся к нему мастер-станцией
через соответствующийпротокол. Заданные и фактические значения
передаются циклически, а значения диагностики – ациклически.
– Клапан имеет 16-битное входное слово (заданное значение) и 16-битное
выходное слово (фактическое значение).
– Если при использовании IO-Link нужная скорость передачи данных
не должна настраиваться автоматически, возможно принудительное
переключение скорости передачи данных через команду записи на
ISDU-параметр 0x0048: COM3 = 03, COM2 = 02. Для I-Port скорость пере-
дачи данных всегда настроена на COM3.
– Подача напряжения 24 В пост. тока выполняется через мастер-станцию
IO-Link.
• Подавайте воздух в VPPM, обеспечивая входное давление минимум на 1 бар
больше, чем максимально необходимое выходное давление. Для этого на-
страивается пропорциональное выходное давление p2. Таким образом,
сигналу заданного значения присваивается следующее выходное давление:
Тип Выходное давление
для сигнала 1 % FS
2)
Выходное давление
для сигнала 100 % FS
2)
VPPM-…-0L2H-… 0,02 бар 2 бар
VPPM-…-0L6H-… 0,06 бар 6 бар
VPPM-…-0L10H-… 0,1 бар 10 бар
2) FS = Full scale (полная шкала)
Fig. 8
• Выберите подходящийнабор параметров ( глава 6).
6 Параметризация
Номер параметра Параметры пропорционального регулятора давления
0 Контроль ошибок параметризации
Активация контроля предельных значений для выходного слова
Контроль напряжения нагрузки U out /U val
1 ID – идентификатор (выбор типа) (только чтение)
2 Единица измерения для показателей давления (предельные значения
и текущее значение давления)
3 Режим регулирования (Presets (Предв. настройки))
Тип входного сигнала
Сглаживание значений измерения
8 ... 11 Счетчик условий (Condition Counter)
12 Нижнее предельное значение, байт Low
13 Нижнее предельное значение, байт High
14 Верхнее предельное значение, байт Low
15 Верхнее предельное значение, байт High
16 ... 19 Серийный номер VPPM
Fig. 9
Параметры клапана: Средства контроля
Номер
параметра 0
Описание Пропорциональный регулятор давления допускает активацию или деактивацию
(блокирование) контроля отдельных ошибок независимо от остальных:
– контроль ошибок параметризации: Контролирует параметризацию клапана.
При следующих настройках, вызывающих сомнение в достоверности,
появляется сообщение об ошибке:
Верхнее предельное значение ≤ нижнее предельное значение
Верхнее предельное значение < 0 или > диапазон регулирования (
Fig. 17)
Нижнее предельное значение < 0
– контроль предельных значений: Определяет, контролируются ли предельные
значения, и выдается ли при выходе за нижнее или верхнее предельное
значение диагностическое сообщение.
– контроль напряжения нагрузки: Определяет, контролируется ли напряжение
нагрузки Uout/U Val . Если уровень напряжения падает слишком сильно
(значения технические характеристики на Fig. 25), появляется
диагностическое сообщение.
Активный контроль приводит к отправке данных ошибки к мастер-станции
IO-Link или I-Port и отображению этих данных с помощью светодиода Error VPPM
Бит Бит 7: Контроль ошибок параметризации
Бит 6: Контроль предельных значений
Бит 2: Контроль напряжения нагрузки U
out/val
Значения Бит 7 6 5 4 3 2 1 0 Настройка:
0 x x x x x x x Контроль ошибок параметризации неактивен
1 x x x x x x x Контроль ошибок параметризации активен
x 0 x x x x x x Контроль предельных значений неактивен
x 1 x x x x x x Контроль предельных значений активен
x x x x x 0 x x Контроль U
out
/U
val
неактивен
Значения x x x x x 1 x x Контроль U out /U val активен
Примечание полужирным шрифтом = предварительная настройка, x = значение
несущественно для этой настройки
Fig. 10
