sv Montering och idrifttagning får endast utföras av

auktoriserad fackkunnig personal i enlighet med
denna bruksanvisning. Dessa produkter är endast
avsedda för användning med tryckluft. De lämpar sig
ej för användning med andra medier (vätskor eller
gaser).

1

2

3

3

4

5

6

7

8

9

4

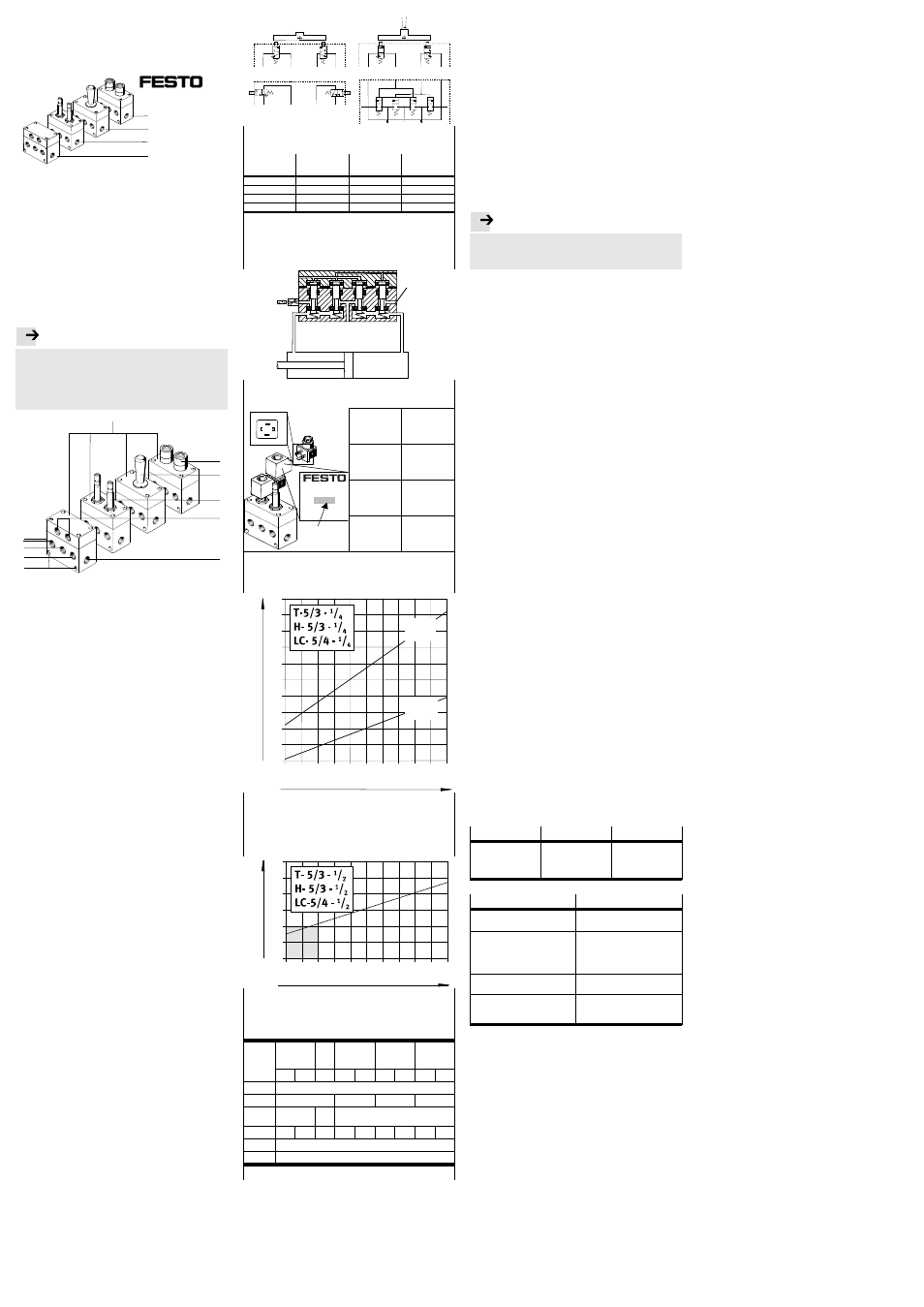

Fig. 1

1 Fästhål
2 Tryckluftsanslutning
3 Avluftningsanslutningar
4 Arbetsanslutningar
5 Manöverdon för ventil
6 Knapp
7 Vipparm
8 Magnetrör
9 Tryckluftsstyranslutningar

(upptill resp. på sidan)

12(Y)

14(Z)

5(R)

5(R)

5(R)

3(S)

4(A)

2(B)

1(P)

T--...

H--...

MC--... ; VL--... ; LC--...

Fig. 2

4 (A)
Reaktion

12 (Y)
Signal

14 (Z)

Signal

2 (B)

Reaktion

P = (p1)

x

x

P = (p1)

P = 0

x

P = P1

P = p1

x

P = 0

P = 0

P = 0

 = Ja
x = Nej
p1 = Ingångstryck
(p1) = Trycket spärrat

5

3

Fig. 3

1

2

3

MSW -24

7704

24V AC

36/28VA

60Hz

IP00/65

U

0

Pin

Contact

1

Uo

2

Uo

3

Gnd

Fig. 4

2

3

4

5

1

0

0 1 2 3 4 5 6 7 8 9 10

x [bar]

y[

ba

r]

On

Off

Fig. 5

y =

Styrtryck

On = Tillkopplingstryck

x =

Drifttryck

Off = Frånkopplingstryck

0

1

5
4
3
2

6

10

9

8

7

6

5

4

3

2

1

0

x [bar]

y[

ba

r]

Fig. 6

Typ

H-
5/3-

T-
5/3-

VL-
5/4-

MC-
5/4-

LC-
5/4-

1/4

1/2

1/4

1/4

1/2

1/4

1/2

1/4

1/2

Position

Vertikal (Fig. 1)

p [bar]

2 … 10

0 … 10

2 … 10

2 … 8

F

human

(6 bar)

5

8

G [kg]

1,06

2,76

1,16

0,22

2,3

1,27

2,7

0,8

2,23

T

amb

[°C]

–10 … + 60

Material

Aluminium, nitrilgummi

Fig. 7

5/3- och 5/4- ventiler

sv

1 Funktion
Genom mekanisk, elektrisk och pneumatisk omstyrning
utifrån påluftar ventilen omväxlande eller samtidigt de efter-
kopplade tryckluftssträngarna. Ventilen spärrar tryckluften i
strängarna när den inte är manövrerad.

2 Applikation
Ventilen är avsedd för fastspänning av en cylinderkolv mellan
två tryckluftskuddar.
Tack vare funktionen med pneumatisk fastspänning kan
ventilen användas för positionering av dubbelverkande cy-
lindrar i valfritt läge.
Ventilen uppfyller inte kraven för säkerhetsrelevanta kopp-
lingar enligt EN 954 eller EN 574.

3 Transport och lagring
• Se till att produkten lagras enligt följande:

Korta lagertider på en kall och torr lagerplats som är skyd-
dad från ljus och korrosion.

4 Förutsättningar för korrekt användning av produkten

Information

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Felaktig hantering kan leda till felfunktioner.

• Se till att punkterna i detta kapitel alltid följs. På så sätt

fungerar produkten korrekt och säkert.

• Jämför gränsvärdena i denna bruksanvisning med din aktu-

ella applikation (t.ex. tryck, krafter, moment och tempera-
turer). Endast genom att följa belastningsgränserna kan
ventilen användas enligt gällande säkerhetsriktlinjer.

• Följ lokala gällande lagar och förordningar, t.ex. från yr-

kesorganisationer och nationella institutioner.

• Ta bort förpackningar med undantag av befintliga skydd

över luftanslutningarna (förhindrar nedsmutsning). För-
packningarna kan återvinnas (undantag: oljepapper =
restavfall).

• Ta hänsyn till rådande omgivande förhållanden.
• Se till att tryckluften förbehandlas korrekt enligt kapitlet

“Tekniska data”.

• Se till att sammansättningen av det medium som en gång

valts förblir oförändrat under hela produktens livslängd.
Exempel: Val: icke dimsmord tryckluft. Ska bibehållas:
alltid icke dimsmord tryckluft.
Genom dimsmord tryckluft försvinner produktens engångs-
smörjning.

• Pålufta hela anläggningen långsamt.

Då rör sig arbetselementen enbart kontrollerat.

• Använd ventilen i originalskick utan några som helst egna

förändringar.

5 Montering
• Placera ventilen med cylinderfästet uppåt (

 Fig. 1).

• Skruva fästskruvarna genom båda genomgående hål.
• Ta bort skydden över luftanslutningarna.
• Se till att ventilens anslutningar och slangar är fria från

smutspartiklar och främmande föremål.

• Använd instickskopplingar från Festo med rakt utförande.
• Använd slangar med små dimensioner.

Genom låg luftvolym i slangarna reduceras cylindrarnas
efterlöpningstid till ett minimum.

• Anslut slangarna till ventilens tryckluftsanslutningar.
• Använd frånluftsstrypbackventiler GRU-... direkt i ventilens

frånluftsanslutningar (

 Fig. 3). Vid användning av stryp-

backventiler i matarledningarna till cylindern tar trycksteg-
ringen av mottrycket för lång tid. Genom för långsam tryck-
stegring passerar den cylinder som ska positioneras
önskad position.

• Kontrollera om instickskopplingarna är absolut täta, t.ex.

med hjälp av en tvållösningsspray.

• Vid varianter av MC-...:
• Skjut de magnetspolar som bifogats med ventilen på

magnetrören (

 Fig. 4).

• Koppla magnetspolarna enligt Fig. 4.

6 Idrifttagning
• Pålufta hela anläggningen långsamt. Mjukstartventil

HEL-... är avsedd för detta.

• Pålufta ventilen.
• Se till att ventilen styrs enligt tabellen till Fig. 2.

Därvid matas arbetsanslutningarna 2 och 4 växelvis med
tryckluft (

 Fig. 5 och 6).

7 Demontering
• Se till att alla komponenterna, som påluftas genom venti-

len, har ett läge som är stabilt även efter avluftning.

• Avlufta den stamluft som produkten är ansluten till.

8 Åtgärdande av störningar

Fel

Möjlig orsak

Åtgärd

Ansluten cylinder
passerar önskad posi-
tion

Strypbackventil mon-
terad i cylinderns in-
gående ledning

Skruva fast strypljud-
dämparen direkt i
ventilens frånlufts-
anslutningar

9 Tekniska data

Allmänt ( Fig. 7)

Medium

Tryckluft enligt ISO 8573-1:2010
[7:4:4]

Max godkänd restoljehalt
Biooljor baserad på syntetiska
estrar
Mineraloljor och oljor baserade på
polyalfaolefiner

0,1 mg/m³ (enligt ISO 8573-1,
klass 2)
5 mg/m³ (enligt ISO 8573-1,
klass 4)

Max godkänd tillsatssmörjning

25 mg/m³ (enligt ISO 8573-1,
klass 5)

Godkända oljor

As per DIN 51524-HLP32, basic
viscosity 32cST at 40 °C
(

 Festos produktkatalog)

H- 5/3-…

T-5/3-…

MC-5/4-…
VL- 5/4-…

LC-5/4-…

Bruksanvisning

Original: de

Festo AG & Co. KG
Postfach
D-73726 Esslingen
Phone:
+49/711/347-0
www.festo.com

8003091

1204b

T-5/3-…

H-5/3-…

MC-5/4-…

VL-5/4-…; LC5/4-…
