Bälggripdon
DHEB
Festo AG & Co. KG
Postfach
D-73726 Esslingen
++49/711/347-0
www.festo.com
Bruksanvisning
757154
1101NH
Original: de
Bälggripdon DHEB
Svenska
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Varning
Vid avluftning:
• Säkerställ att gripdonet inte håller fast någon arbetslast.
På så sätt undviker du att material plötsligt faller ned.
Information
Montering och idrifttagning får endast utföras av auktoriserad, fackkunnig och
behörig personal i enlighet med denna bruksanvisning.
DHEB-…-U-…-P
DHEB-…-D-…-L
1
2
3
4
5
6
3
2
4
5
6

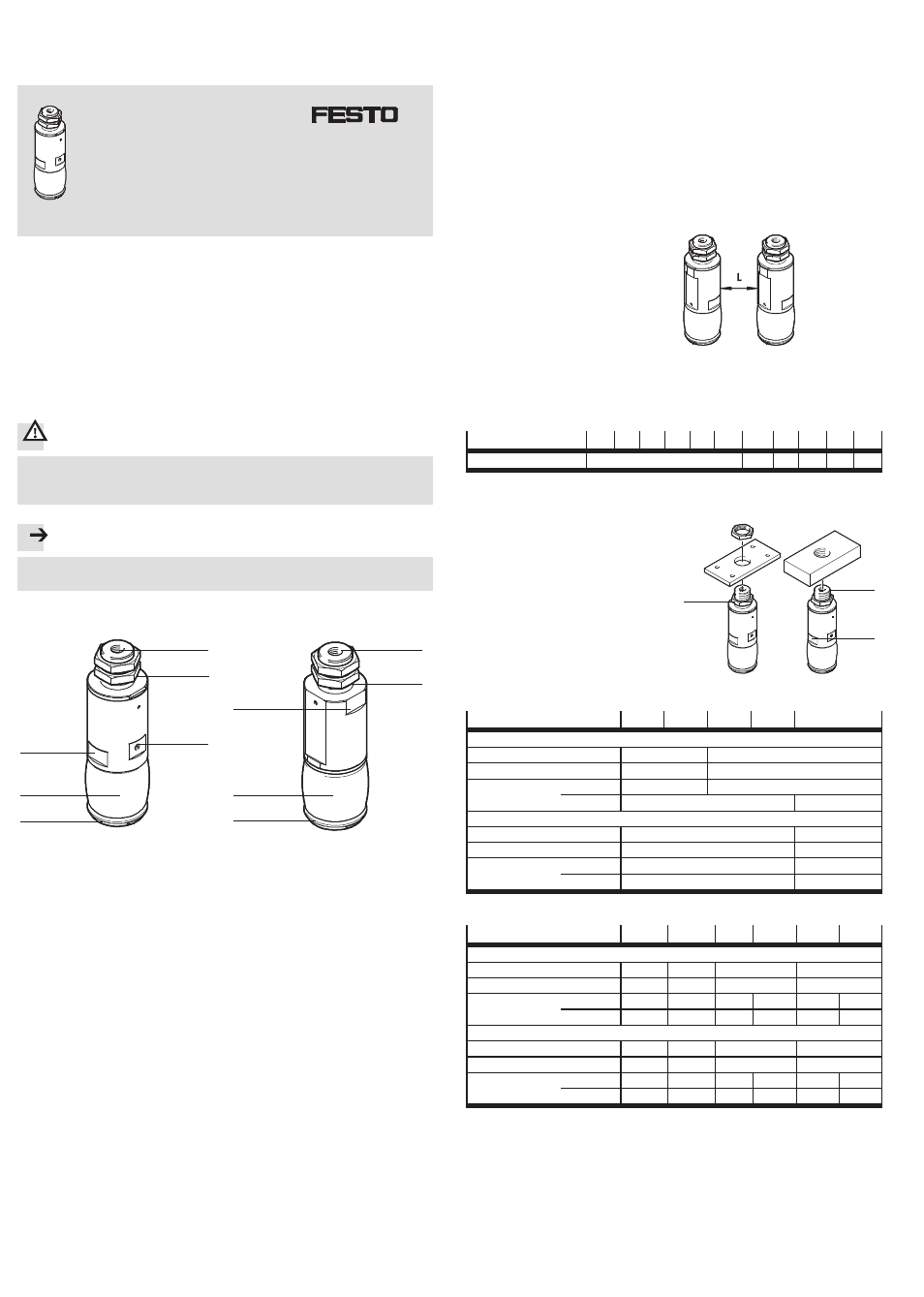

Fig. 1 Komponenter och anslutningar
1
Funktion och användning
Vid påluftning av tryckluftsanslutningen
3 rör sig en intern kolv. En mekanik 4
överför kolvens rörelse till bälgen
5. Det leder till att bälgen utvidgas.
Genom att bälgens diameter förstoras greppas arbetslasten invändigt. Om gripdo-
net avluftas trycker bälgens returkraft tillbaka kolvarna till utgångsläget.
Bälggripdonet DHEB används för att gripa och hålla fast arbetslaster.
2
Förutsättningar för korrekt användning av produkten
• Jämför gränsvärdena i den här bruksanvisningen med din aktuella applikation
(t.ex. tryck, krafter, moment, temperatur, massa, hastighet). Endast när belast-
ningen ligger inom tillåtna gränsvärden kan produkten användas enligt gällande
säkerhetsdirektiv.
• Ta hänsyn till rådande driftsmiljö.
I korrosiva omgivningar förkortas produktens livslängd (t.ex. ozon).
• Se till att tryckluften förbehandlas korrekt (
Tekniska data).
• Mediet som användes från början ska användas under produktens hela livs-
längd. Exempel: Använd alltid icke dimsmord tryckluft.
• Pålufta hela anläggningen långsamt. På så sätt uppstår inga okontrollerade
rörelser. Avstängingsventilen av typen HEL ger långsam startventilation.
• Följ gällande lagar och bestämmelser.
• Avlägsna transportemballage såsom folier, kapslingar och kartongbitar (förutom
eventuella förslutningselement i de pneumatiska anslutningarna).
Förpackningsmaterialet kan återvinnas (undantag: oljepapper = restavfall).
• Använd produkten i originalskick och gör inga egna ändringar på den.
• Observera varningar och information på produkten och i tillhörande
bruksanvisningar.
• Observera åtdragningsmomentens toleranser.
Om uppgift saknas gäller toleransen ±20 %.
3
Mekanisk montering
• Se till att det finns tillräckligt med plats för anslutningselementen.
Vid användning av cylindergivare:
• Montera givarfästet.
• Stick in cylindergivaren i spåren på
givarlisten.
• Beakta följande punkter:
– Störningsinverkan på grund av
ferritiska monteringsdelar (t.ex.
genom fästskruvar av ferritiskt
stål).
– Eventuellt utstående cylinder-
givare.
– Minimiavstånd L för DHEB enligt
tabellen nedan.
DHEB-...
8
10
12
14
18
22
27
33
41
51
63
Minimiavstånd L
[mm]
–
20
20
30
15
15
Fig. 2
Så här monteras gripdonet:
• Fäst DHEB på anslutningsytan:
– Genomgångsmontering med båda
låsmuttrarna
2
– Direktmontering (håll emot på
nyckelgreppet
6).
Parametrarna är sammanfattade i
följande tabell:
2
6
7
Fig. 3
Dimension
8
10
12
14
18
DHEB-…-D
Gänga
7
M10x1
M12x1
Åtdragningsmoment
7
[Nm]
3
4
Nyckelvidd
ß
2
[mm]
13
15
6
[mm]
13
16
DHEB-…-U
Gänga
7
M10x1
M12x1
Åtdragningsmoment
7
[Nm]
3
4
Nyckelvidd
ß
2
[mm]
13
15
6
[mm]
13
16
Dimension
22
27
33
41
51
63
DHEB-…-D
Gänga
7
M14x1
M16x1
M22x1,5
M26x1,5
Åtdragningsmoment
7
[Nm]
5
7
10
20
Nyckelvidd
ß
2
[mm]
17
19
27
27
32
32
6
[mm]
19
22
27
36
45
54
DHEB-…-U
Gänga
7
M14x1
M16x1
M22x1,5
M26x1,5
Åtdragningsmoment
7
[Nm]
5
7
10
20
Nyckelvidd
ß
2
[mm]
17
19
27
27
32
32
6
[mm]
20
22
27
36
45
54
Fig. 4
