Vinkelgripdon DHWS

Festo AG & Co. KG

Postfach
D-73726 Esslingen
++49/711/347-0
www.festo.com

Bruksanvisning

757765
1103NH

Original: de

Vinkelgripdon DHWS

Svenska

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Varning

Vid idrifttagning och drift:
Rörliga massor kan leda till person- eller sakskador (klämrisk).
• Säkerställ att:
– ingen berör området mellan gripfingrarna,
– inga främmande föremål befinner sig inom gripområdet (t ex genom

skyddsgaller).

Vid avluftning (utan säkring av gripkraft):
• Säkerställ att gripdonet inte håller fast någon arbetslast.

På så sätt undviker du att material plötsligt faller ned.

Vid demontering av gripdonet:
Höga fjäderkrafter slungar komponenterna hos DHWS-…-NC utåt (risk för
personskador).
• Observera att kolven är förspänd med upp till 200 N.

Information

Montering och idrifttagning får endast utföras av auktoriserad, fackkunnig och
behörig personal i enlighet med denna bruksanvisning.

1
2

3

4

7

5

6

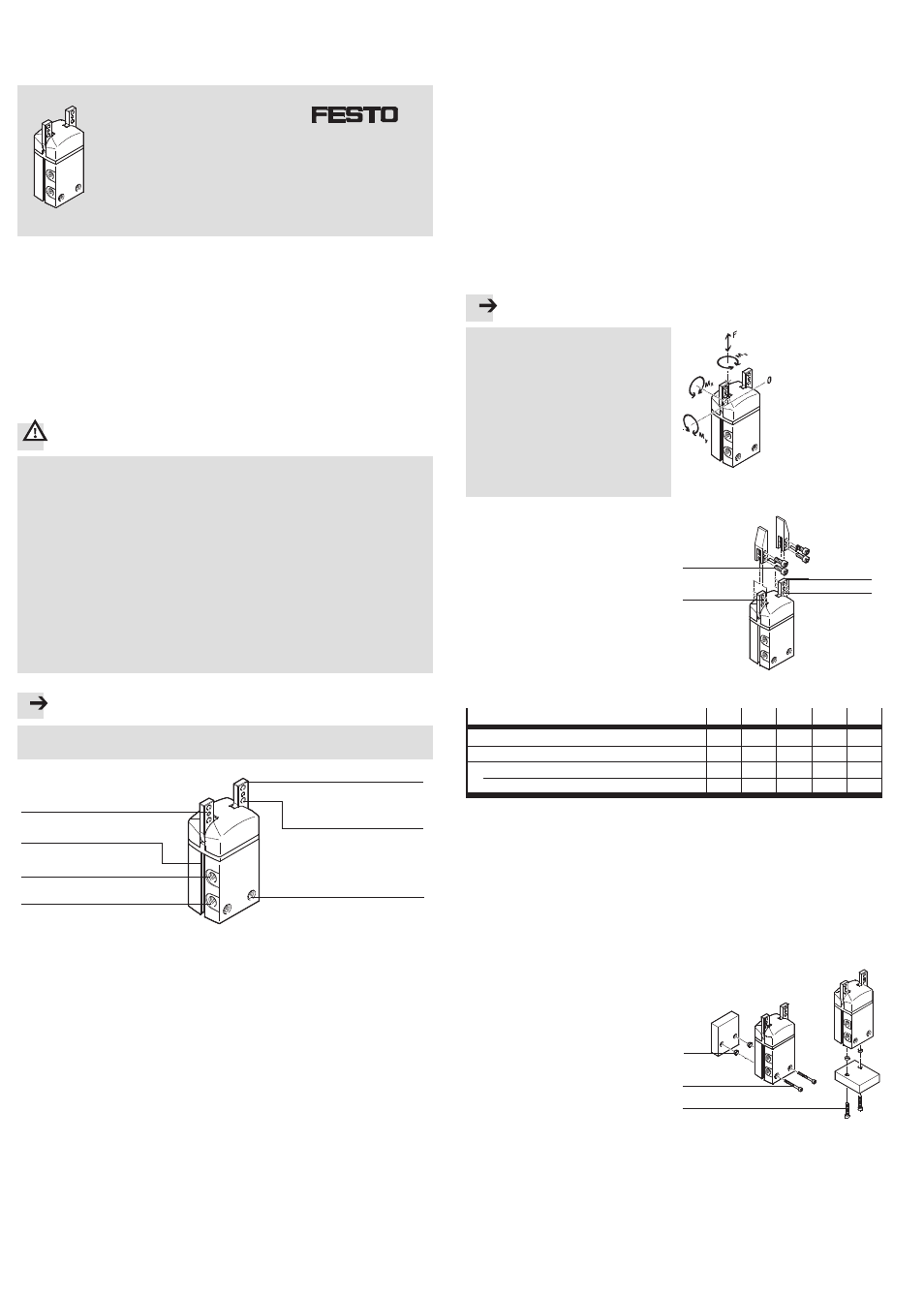

Fig. 1: Manöverdon och anslutningar

1

Funktion och användning

Genom växelsidig påluftning av tryckluftsanslutning

4 och 5 rör sig en invändig

kolv fram och tillbaka. En mekanism överför kolvens rörelse till gripbackarna

1,

där gripfingrarna är fastsatta.
Genom att öppna och stänga gripfingrarna greppas arbetsstycket ut- eller
invändigt (dubbelverkande). I kombination med den integrerade returfjädern kan
DHWS-…-NC även användas enkelverkande och för säkring av gripkraft. Om
gripdonet avluftas påverkar de här fjädrarna återställningen av gripbackar och
kolvar till utgångspositionen (gripfingrar stängda på DHWS-…-NC).
Vinkelgripdon DHWS används för att gripa och hålla fast arbetslaster.

2

Förutsättningar för korrekt användning av produkten

• Jämför gränsvärdena i den här bruksanvisningen med din aktuella applikation

(t ex tryck, krafter, moment, temperatur, massa, hastighet). Endast när
belastningen ligger inom tillåtna gränsvärden kan produkten användas enligt
gällande säkerhetsdirektiv.

• Ta hänsyn till rådande driftsmiljö.

Korrosiva omgivningar förkortar produktens livslängd (t ex ozon).

• Se till att tryckluften förbehandlas korrekt (

11 Tekniska data).

• Mediet som användes från början ska användas under produktens hela

livslängd. Exempel: Använd alltid icke dimsmord tryckluft.

• Pålufta hela anläggningen långsamt. På så sätt uppstår inga okontrollerade

rörelser. Mjukstartventil av typen HEL ger långsam påluftning.

• Följ gällande lagar och bestämmelser.
• Avlägsna transportemballage såsom folier, kapslingar och kartongbitar (förutom

eventuella förslutningselement i de pneumatiska anslutningarna).
Förpackningsmaterialet kan återvinnas (undantag: oljepapper = restavfall).

• Använd produkten i originalutförande, gör inte egna förändringar på den.
• Observera varningar och information på produkten och i tillhörande

bruksanvisningar.

• Observera åtdragningsmomentens toleranser.

Om uppgift saknas gäller toleransen ±20 %.

3

Mekanisk montering

Information

För höga åtdragningsmoment vid
monteringen förstör gripmekanismen.
• Observera maximalt tillåtna

åtdragningsmoment.

• Observera maximalt tillåta värden

för följande egenskaper
(

11 Tekniska data):

– Kraft F
– Moment Mx, My och Mz

Fig. 2

För montering av gripfingrarna:
1. Positionera gripfingrarna med

centreringsstiften i sätet

7 på

gripbacken

1.

2. Fäst gripfingrarna med två fästskruvar

vardera

8 i de gängade hålen 2.

Parametrarna anges i följande tabell.

7

8

1

2

Fig. 3

Dimension

10

16

25

32

40

Sätes-

∅ [H8] för centreringsstift

7

[mm]

2

2,5

3

3

4

Bredd på gripbackarna [–0,02]

1

[mm]

3

4

5

6

8

Skruv

8

M2

M3

M3

M4

M5

Åtdragningsmoment

[Nm]

0,4

1,2

1,2

2,9

5,9

Fig. 4

Vid användning av lägesgivare:
• Beakta följande punkter:

– Störningsinverkan på grund av ferritiska monteringsdelar (t ex fästskruvar av

ferritiskt stål).

– Ev utstickande lägesgivare.

Vid avläsning av båda kolvändlägena:
• Skjut in de båda lägesgivarna i olika spår

6.

• Se till att det finns tillräckligt med plats för anslutningselementen.

Så här monteras gripdonet:
• Fäst DHWS på följande sätt:
1. Tryck in de två centreringshylsorna

9

i sätena.

2. Placera gripdonet på

anslutningsytan.

3. Fäst genom att skruva in skruvarna

aJ/aA.
Parametrarna anges i följande tabell:

9

aA

aJ

Fig. 5
