HA-450T

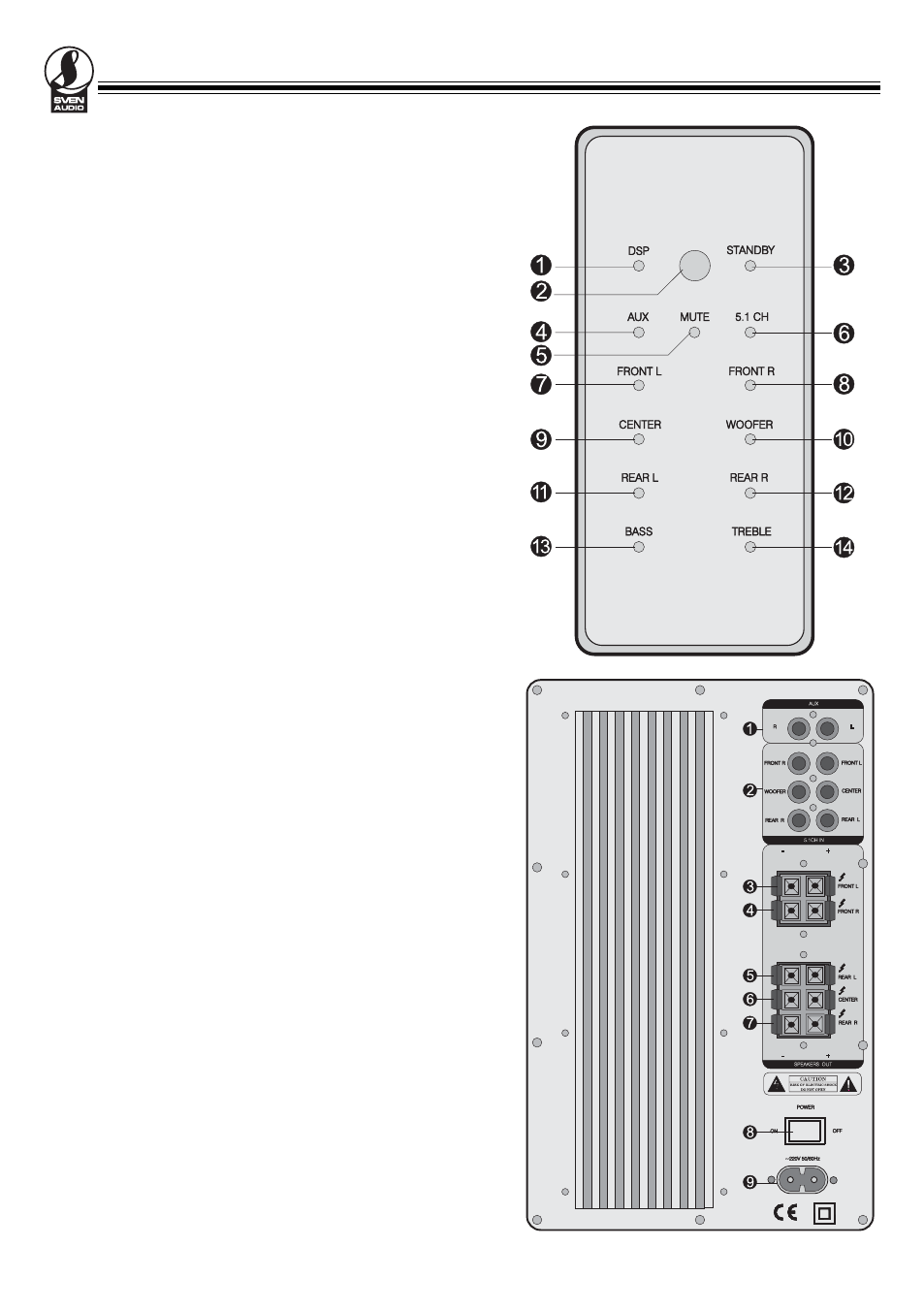

4. ПЕРЕДНЯЯ И ЗАДНЯЯ ПАНЕЛИ САБВУФЕРА
Передняя панель
(1) Индикатор включение режима DSP
(2) ИК-приемник получает сигнал, посылаемый пультом ДУ
(3) STANDBY – индикатор включения дежурного режима
(4) Индикатор включения стереовхода AUX
(5) Индикатор функции выключения звука
(6) Индикатор включения 5.1-канального аудиовхода
(7) Индикатор управления громкостью звука левого канала
(8) Индикатор управления громкостью звука правого канала
(9) Индикатор управления громкостью звука центрального канала
(10) Индикатор управления громкостью звука сабвуфера
(11) Индикатор управления громкостью звука тылового канала
(12) Индикатор управления громкостью звука тылового канала
(13) Индикатор управления низкими частотами
(14) Индикатор управления высокими частотами
Задняя панель
(1) Входные гнезда для подключения стереосигнала AUX
(2) Входные гнезда для подключения AC-3 è DTS-сигналов
(3) Аудиовыход левого фронтального канала
(4) Аудиовыход правого фронтального канала
(5) Аудиовыход левого тылового канала
(6) Аудиовыход правого тылового канала
(7) Аудиовыход центрального канала
(8) Выключатель питания
(9) Кабель питания
Рис. 1.
Рис. 2.
