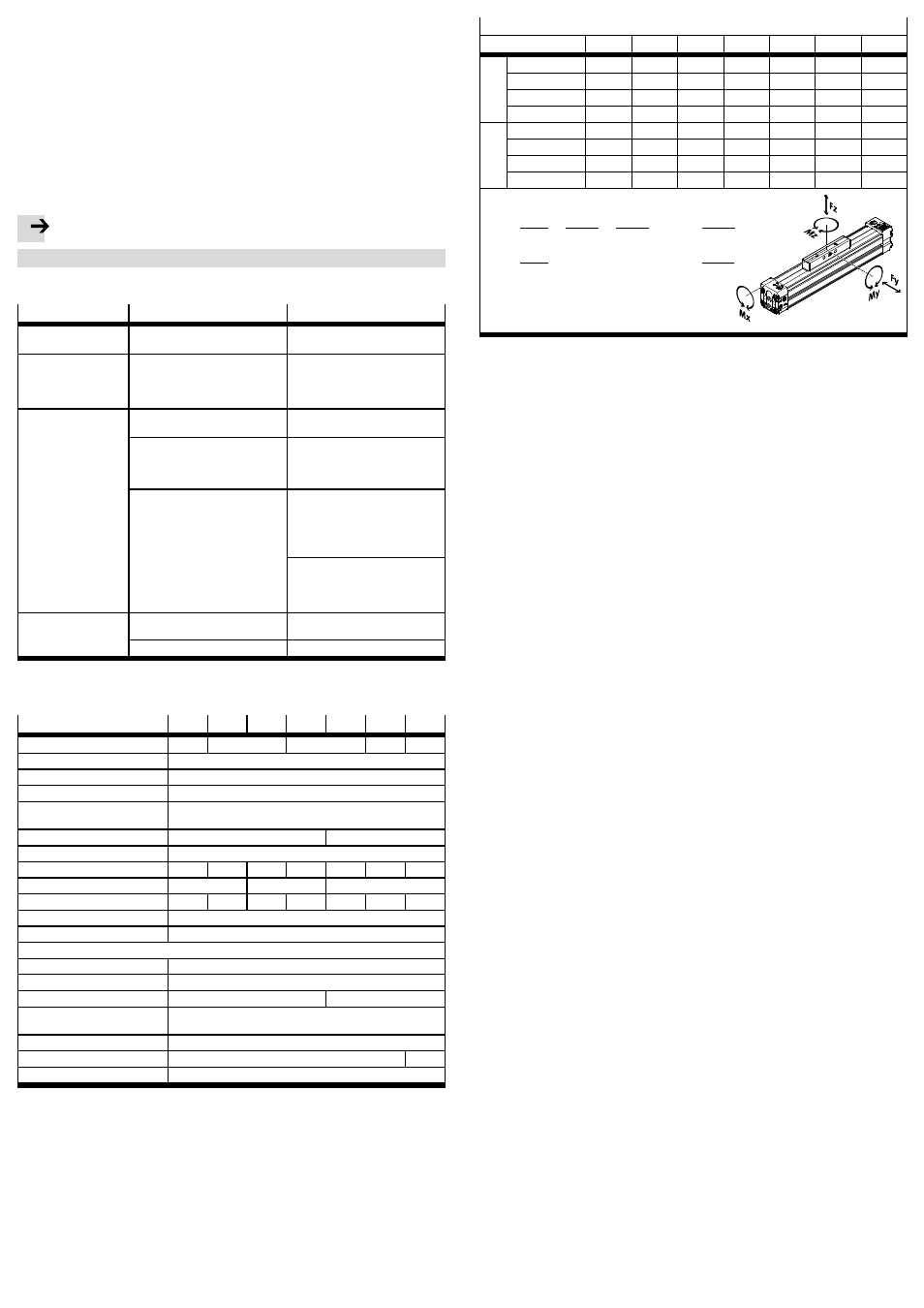

7 Underhåll och skötsel
• Rengör vid behov bandsystemet med en mjuk trasa.
• Undvik rengöringsmedel som angriper bandsystemet av PU.
För kraftig friktion eller användning av fettlösande rengöringsmedel
(t.ex. tvållösning) skadar fettskiktet.
8 Reparation
• Rekommendation: Skicka produkten till vår reparationsservice.
På så sätt säkerställs att nödvändiga finjusteringar och kontroller genomförs.
• Anvisning om reservdelar och hjälpmedel: ( www.festo.com/spareparts)
9 Tillbehör
Information
• Välj lämpliga tillbehör i vår katalog ( www.festo.com/catalogue/DGC-K).
10 Felsökning
Fel Möjlig orsak Åtgärd
Löparen rör sig ojämnt Strypbackventiler felaktigt
monterade Stryp om möjligt frånluften
(inte tilluften)
Fel vid
positionsavläsning Ferritiska delar i närheten av
lägesgivaren Använd endast komponenter av
material som inte är magnetiskt
eller följ minsta avstånd
(
5.3. Elektrisk montering)
Stort läckage Linjärenheten har monterats med
förspänning Montera linjärenheten på en jämn
yta
Sliten tätning Byt slitdelar:
– Reparera själv med
reservdelssats
– skicka till Festo för reparation
Tätningsbandet intryckt/indraget Vid trycklös linjär drivenhet:
Lossa slangkoppling och förflytta
löparen för hand hela slaget två
gånger (förskjut ev. fasta anslag
till ändläget)
Undvik undertryck i
cylinderkammaren (t.ex. förflytta
löparen endast långsamt i en
trycklös linjärenhet)
Linjärenheten når inte
önskad hastighet Luftvolym saknas – Öka anslutningsareor
– koppla in extern luftvolymen
Hög friktion eller motkraft Överskrid inte gränsvärdena
Fig. 17
11 Tekniska data
Storlek 18 25 32 40 50 63 80
Pneumatisk anslutning M5 G Á G ¼ G Å G½
Funktionssätt Dubbelverkande
Monteringsläge Valfritt
Driftmedium Tryckluft enligt ISO 8573-1:2010 [7:–:–]
Information om
arbets-/styrmedium Dimsmord drift möjlig (men krävs då kontinuerligt vid fortsatt
drift)
Arbetstryck [bar] 2 … 8 1,5 … 8
Omgivningstemperatur [°C] –10 … +60
Teoretisk kraft vid 6 bar [N] 153 295 483 754 1178 1870 3016
Hastigheter (min ... max.) [m/s] 0,05 … 2 0,04 … 2 0,03 … 2
Dämpningslängd PPV [mm] 16 18 20 30 30 30 83
Dämpning PPV Pneumatisk dämpning, justerbar på båda sidor
Max. kollisionsenergi Diagram i katalog
Material
Profilrör, löpare Aluminium, eloxerat
Gavel Aluminium
Kolv Aluminium, POM Aluminium
Kolvtätning, ändlägestätning,
tätningsband PU
Avstrykare, bandomläggning POM
Täckband Stål PU
Dämpningsskiva NBR
Fig. 18
Tillåten kraft- och momentbelastning
Storlek 18 25 32 40 50 63 80
GK Fz max [N] 120 330 480 800 1200 1600 2500
Mx max [Nm] 0,8 1,2 1,9 3,8 6 5,7 32
My max [Nm] 11 20 40 60 120 150 400
Mz max [Nm] 1 3 5 8 15 24 100
GV Fz max [N] 120 330 480 800 1200 1600 –
Mx max [Nm] 1,6 2,4 3,8 7,6 12 11,4 –
My max [Nm] 22 40 80 120 240 300 –
Mz max [Nm] 2 6 10 16 30 48 –
0, 4 × Fz
Fz
max
+ Mx
Mx
max
+
My
My
max
+ 0, 2 × Mz
Mz
max
≤ 1
Formler för kombinerade belast-
ningar:
Fz
Fz
max
≤ 1 Mz
Mz
max
≤ 1
Fig. 19
