Подключение колонок
Предупреждение! Не замыкайте между собой концы акустического кабеля.
Всегда соблюдайте полярность. Плюсовой акустический кабель подсоедините к плюсовой клемме усилителя, ми
нусовой акустический кабель подсоедините к минусовой клемме усилителя.
Для лучшего соединения концов кабеля с клеммой или зажимом снимите 10 мм изоляции с конца кабеля и скрутите его. Для
подключения кабеля откройте зажим, вставьте в отверстие зажима конец кабеля и отпустите пружину зажима. Подключение
акустической системы к усилителю проводите в соответствии с рисунком 5.
7
Рус SVEN HT 415

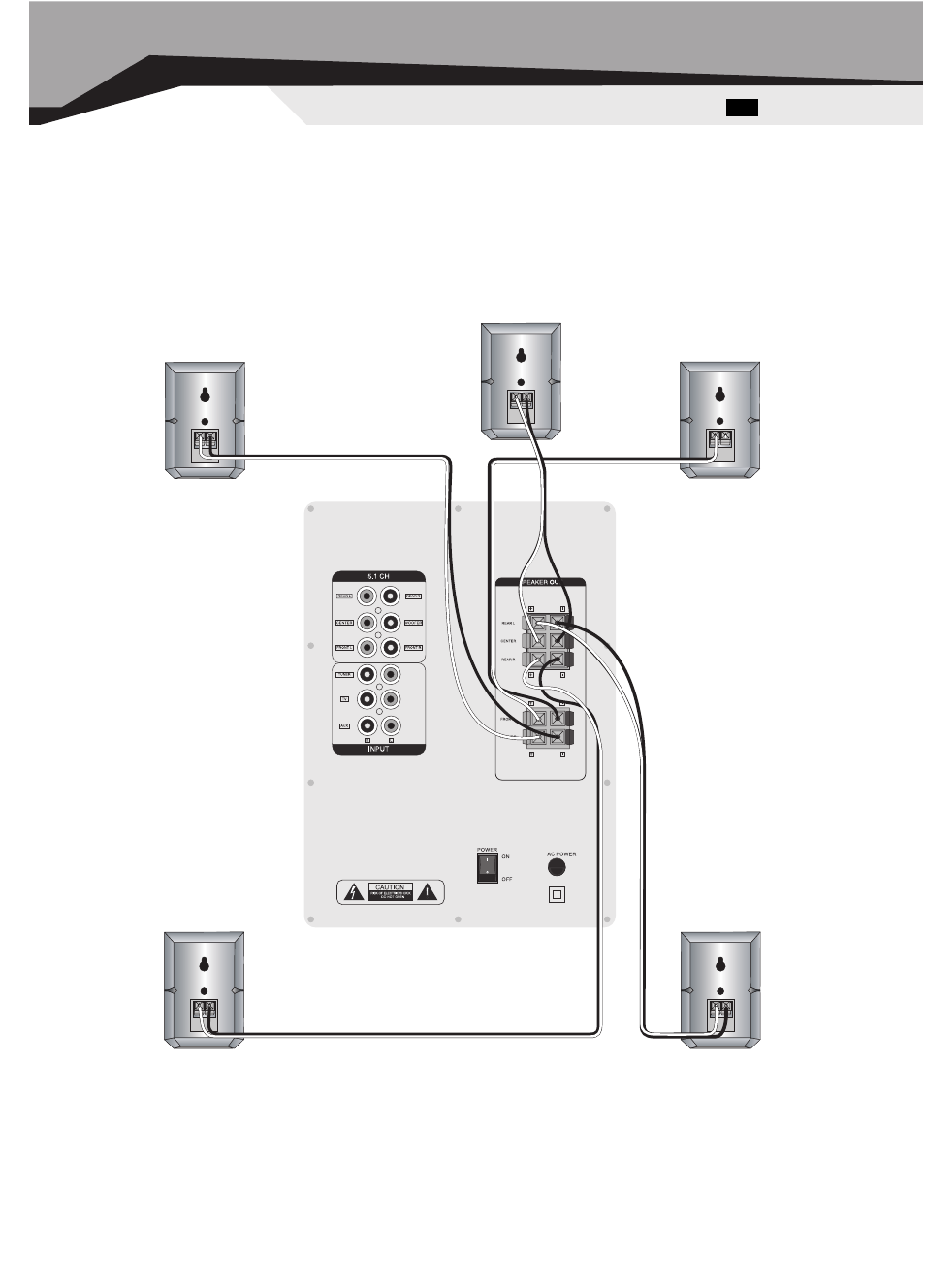

Рис. 5. Схема подключения АС
Правая
фронтальная
колонка Левая
фронтальная
колонка
Правая тыловая
колонка
Левая тыловая
колонка
Центральная
колонка
