6
Пользование линейным
передатчиком ST-305
Линейный передатчик ST-305 может подавать активный
сигнал отслеживания в целевой проводник тремя
способами:

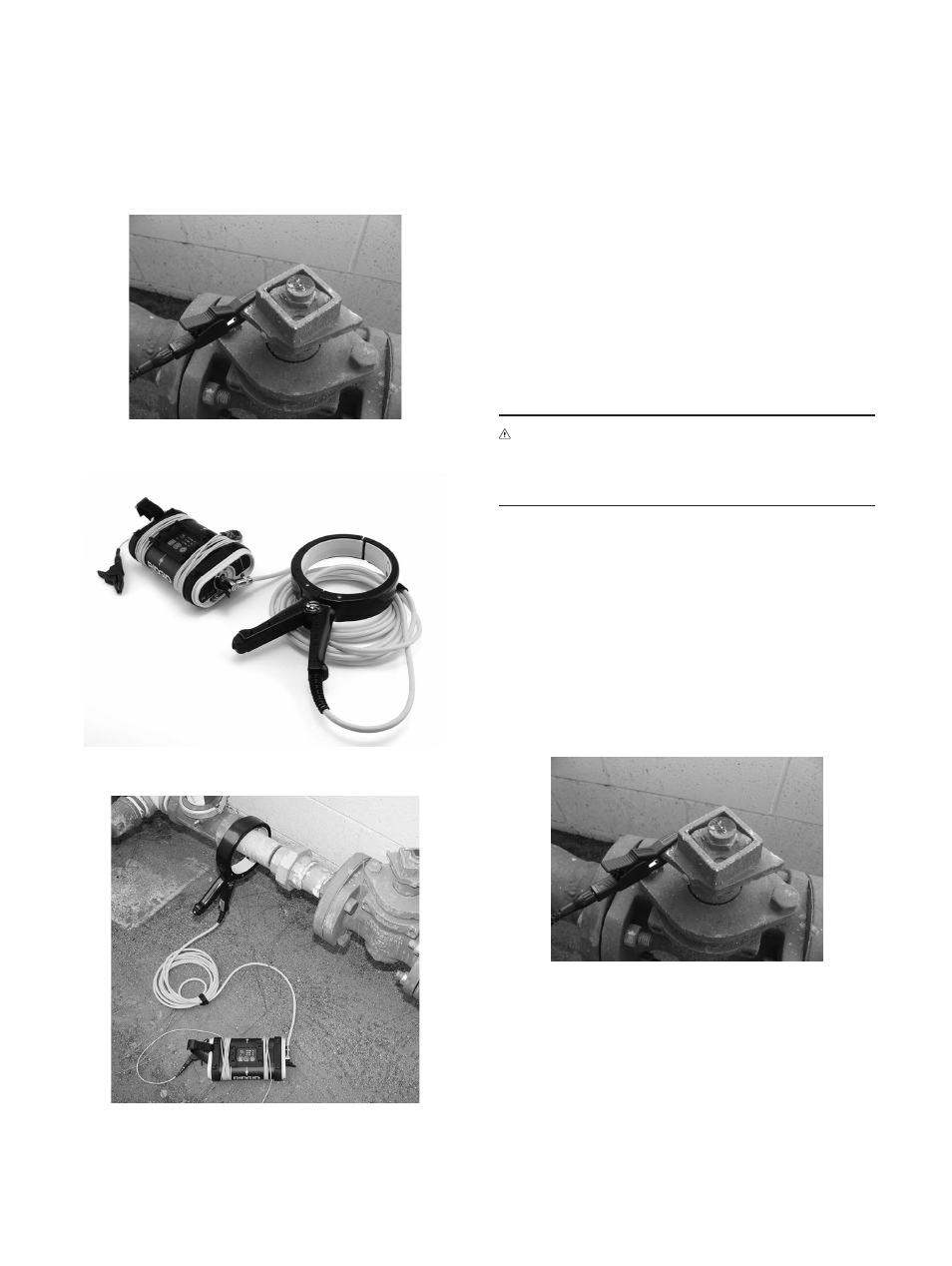

Рис. 4
Рис. 5
Рис. 6
Прямое соединение – Провода передатчика соединяют
непосредственно с целевым проводником и с
подходящим заземлением.
Прибор ST-305 может излучать двухчастотный сигнал
(одновременно посылая в магистраль сигналы на двух
частотах) в режиме прямого соединения. См. стр. 7.
Индукционный зажим – Губки индукционного зажима
охватывают целевой проводник; непосредственный
контакт металл-металл отсутствует. (Индукционный
зажим является дополнительной принадлежностью
прибора). См. стр. 8.
Индукционный режим (внутренние обмотки)
– Передатчик располагают сверху вдоль проводника.
Его внутренняя антенна создает поле диполя, которое
генерирует энергию в целевом проводнике под землей,
наводя ток в целевом проводнике. См. стр. 9.
ОПАСНО! Во избежание поражения электрическим
током всегда следует подключать провода перед
включением передатчика. Следует убедиться, что
передатчик хорошо заземлен.
Метод прямого соединения
1. Подсоединить линейный
передатчик ST-305 к заземлению
и к целевой магистрали
Вставить в землю заземляющий стержень. Подсоединить
один из проводов кабеля.
Подсоединить второй провод к целевому проводнику.
Рис. 7: Соединение прибора ST-305 с магистралью
