Инструкция по эксплуатации RIDGID Патрон для изготовления бочат Модель 819
Инструменты RIDGID
819 Патрон для изготовления “бочат”
819 Патрон для изготовления “бочат”.

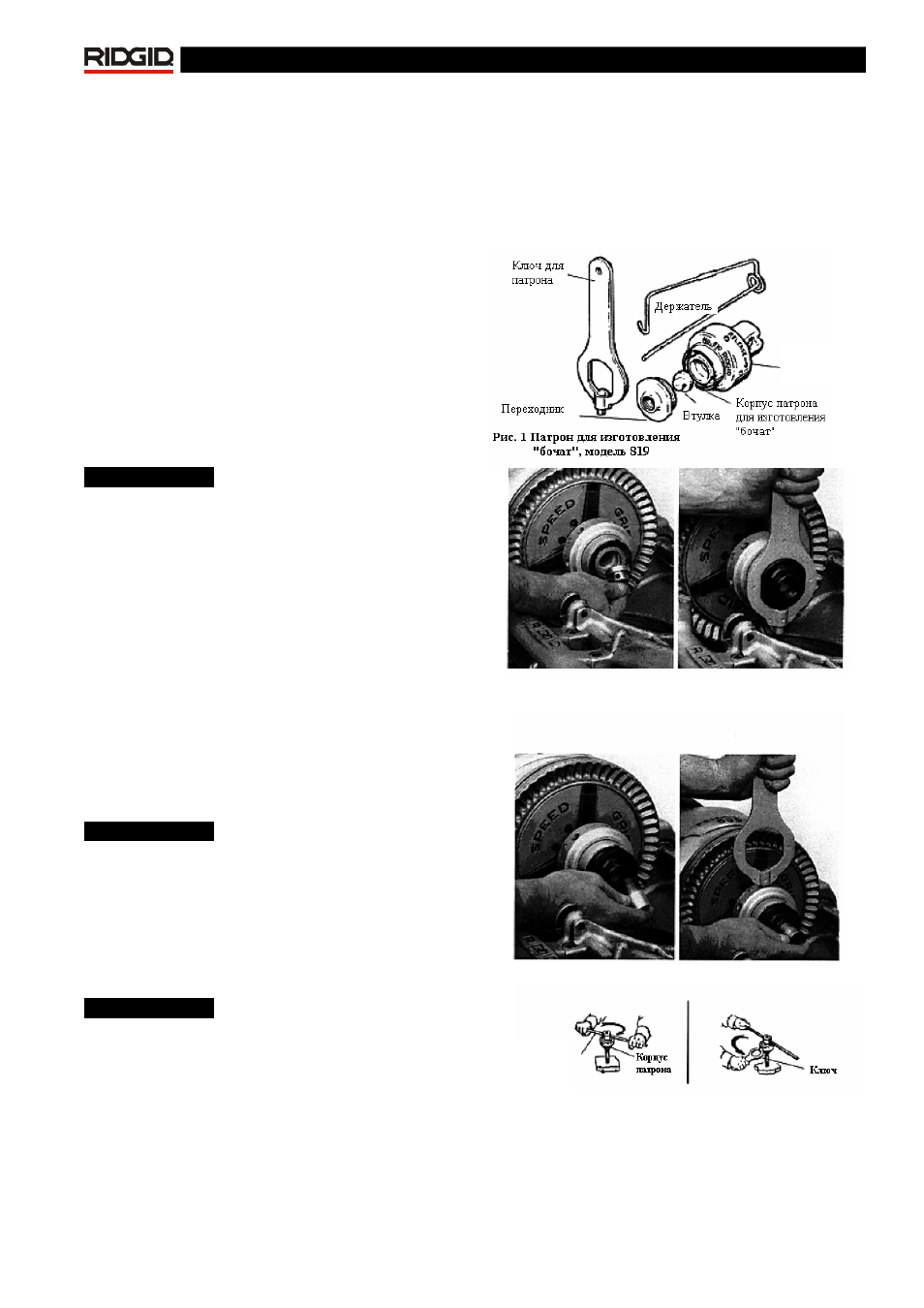

Патрон для изготовления «бочат», модель № 819
RIDGID – это инструмент для фиксации коротких
патрубков при нарезании резьбы на них (Рис.1).
Патрон используется с резьбонарезными станками
для труб и болтов или с силовым приводом,
оборудованным 2-мя опорными стержнями с
кареткой и самооткрывающимися или
быстрооткрывающимися резьбонарезными
головками.
Размер : ½
"
- 2
"
- стандартная труба (BSPT)
В стандартный комплект патрона для “бочат”
входят вставка и 5 переходных муфт: ½”,
3
/
4
”
, 1”, 1
1
/
4
”
, 1
1
/
2
”
. (корпус патрона служит как 2” адаптер).
Процедура изготовления «бочат»
Предупреждение!
Переключатель должен
находится в положении «Выкл.» до тех пока
патрон для изготовления «бочат» не установлен.
1. Зажмите трубу в патроне. Нарежьте резьбу и
отзенкуйте с одной стороны. Отрежьте патрубок
нужной длины.
2. Вставьте корпус патрона для изготовления
«бочат» (Рис.2) в патрон резьбонарезного станка.
Затяните патрон фиксирующим движением
маховика.
3. Вставьте втулку большим концом в патрон для
труб диаметром от
1
/
2
”
до
3
/
4
”
; маленьким концом
для труб диаметром 1”; для труб диаметром1 ¼” и
больше, втулка не нужна.
4. Выберите переходник соответствующего
размера для патрона и вручную вкрутите его в
патрон (Рис. 2). Затяните ключом, поставляемым с
патроном.
Предупреждение!
Во избежание повреждений,
уберите ключ до включения станка.
5. Вкрутите патрубок с нарезанной резьбой в
переходник. Переключатель вращения в
положение «Вкл.» и нажмите педаль. Отзенкуйте и
нарежьте резьбу с другой стороны.
6. Вставьте ключ шпилькой (Рис. 3) в одно из
отверстий высвобождающей втулки патрона и
поверните. Вытащите «бочонок» вручную.
Предупреждение!
Во избежание повреждений,
уберите ключ до включения станка.
Использование патрона для завинчивания
болтов или «бочат».
1. Вставьте болт или «бочонок» в резьбовое
отверстие.
2. Вставьте в патрон переходник
соответствующего размера для болтов или
«бочат».
3. Накрутите патрон на болт или «бочонок».
4. Вставьте стержень диаметром примерно15 мм.
в отверстие корпуса патрона (Рис. 4) и,
используя его как рукоятку, поверните по
часовой стрелке, чтобы затянуть болт или
«бочонок».
5. Используя ключ для патрона, поверните
высвобождающую втулку в направлении стрелки
и снимите патрон с болта или «бочонка».
Высвобождающая
втулка
Рис. 2 Установка патрона для изготовления
«бочат» и переходника
Рис.3 Отсоединение «бочонка» ключом
Стержень
диаметром
15-16 мм
Рис. 4 Завинчивание болтов или “бочат”
